DellPowerVaultMD1000存储设备硬件用户手册

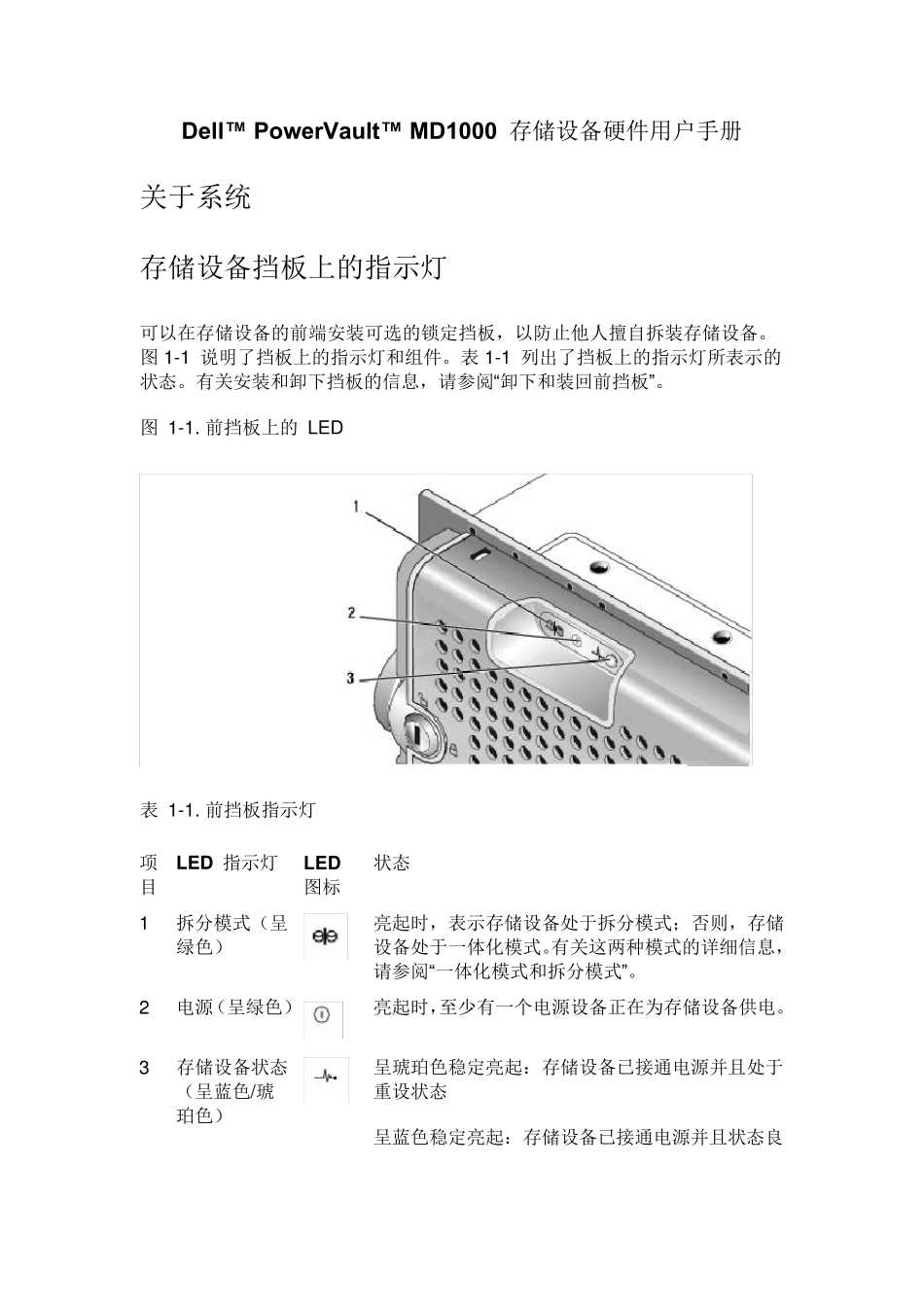

Dell™ PowerVault™ MD1000 存储设备硬件用户手册 关于系统 存储设备挡板上的指示灯 可以在存储设备的前端安装可选的锁定挡板，以防止他人擅自拆装存储设备。图 1-1 说明了挡板上的指示灯和组件。表 1-1 列出了挡板上的指示灯所表示的状态。有关安装和卸下挡板的信息，请参阅“卸下和装回前挡板”。 图 1-1. 前挡板上的 LED 表 1-1. 前挡板指示灯 项目 LED 指示灯 LED 图标 状态 1 拆分模式（呈绿色） 亮起时，表示存储设备处于拆分模式；否则，存储设备处于一体化模式。有关这两种模式的详细信息，请参阅“一体化模式和拆分模式”。 2 电源（呈绿色） 亮起时，至少有一个电源设备正在为存储设备供电。 3 存储设备状态（呈蓝色/琥珀色） 呈琥珀色稳定亮起：存储设备已接通电源并且处于重设状态 呈蓝色稳定亮起：存储设备已接通电源并且状态良好。 呈蓝色闪烁：宿主服务器正在对存储设备进行识别。 呈琥珀色闪烁：存储设备处于故障状态。 前面板指示灯和部件 图 1-2 显示了存储设备前面板上的 LED 指示灯和组件（没有显示可选的锁定挡板）。表 1-2 列出了每个指示灯和组件所表示的状态和功能。 图 1-2. 前面板部件 1 存储设备状态 LED 4 电源 LED 7 驱动器 (15) 2 驱动器活动 LED 5 拆分模式 LED 3 驱动器状态 LED 6 存储设备模式交换器 表 1-2. 前面板组件 组件 图标 状态 存储设备状态 LED（呈蓝色/ 呈琥珀色稳定亮起：存储设备已接通电源并且处于重琥珀色） 设状态 呈蓝色稳定亮起：存储设备已接通电源并且状态良好。 呈蓝色闪烁：宿主服务器正在对存储设备进行识别。 呈琥珀色闪烁：存储设备处于故障状态。 电源 LED（呈绿色） 亮起时，至少有一个电源设备正在为存储设备供电。 拆分模式 LED（呈绿色） 亮起时，表示存储设备处于拆分模式配置；否则，存储设备处于一体化模式。有关详情，请参阅“一体化模式和拆分模式”。 存储设备模式开关 通电状态下交换器设置在其最上端位置时，存储设备将配置为一体化模式；通电状态下交换器设置在其最下端位置时，存储设备将配置为拆分模式。 注：必须在接通电源前设置此交换器。接通电源后对交换器设置的更改不会影响存储设备的配置，除非系统关闭电源后再重新接通。 驱动器托盘 LED 指示灯 存储设备中的每个驱动器托盘都有两个 LED： 一个活动 LED（呈绿色）和一个双色（呈绿色/琥珀色）状态 LED（请...
