dell服务器RAID配置1

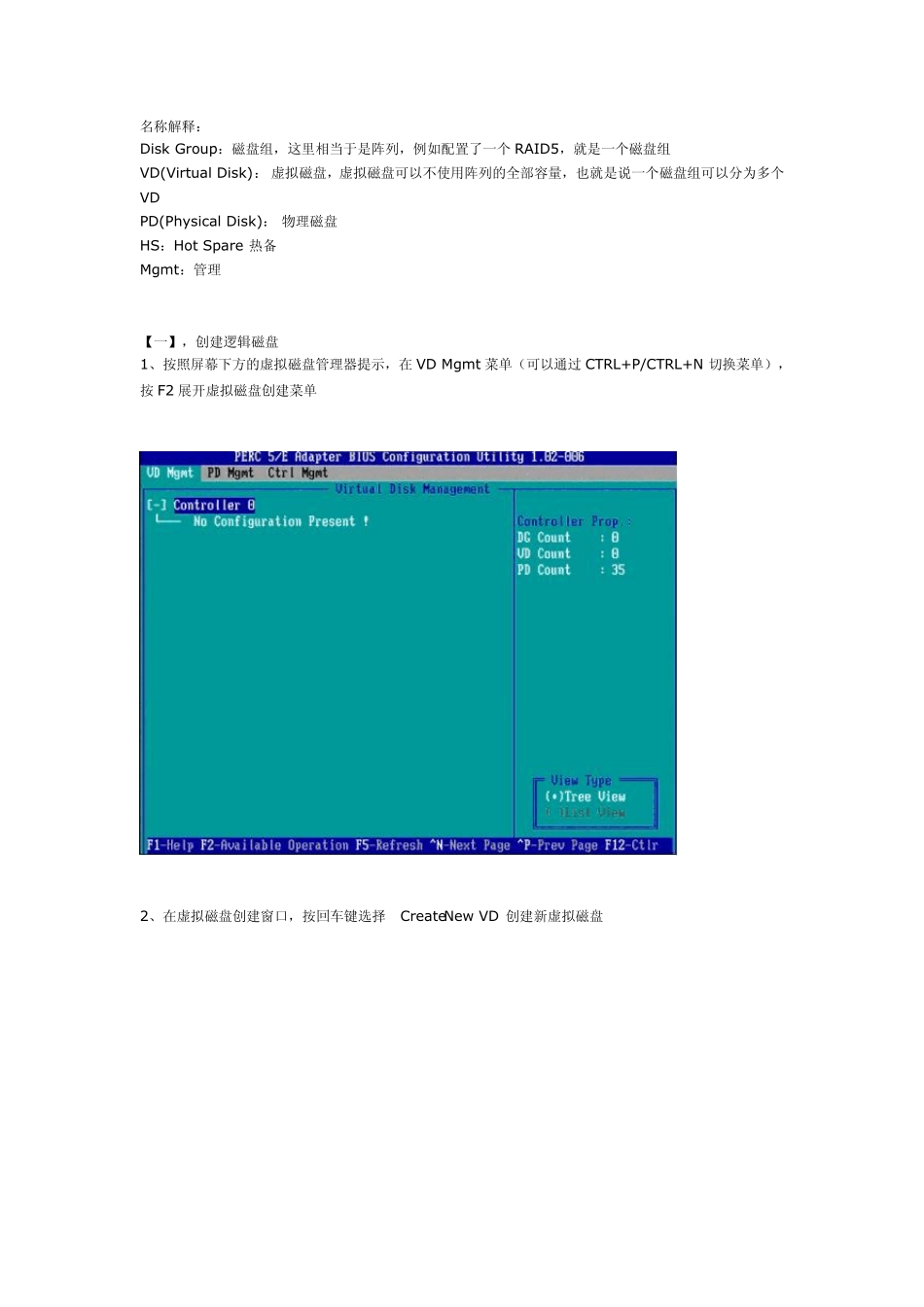

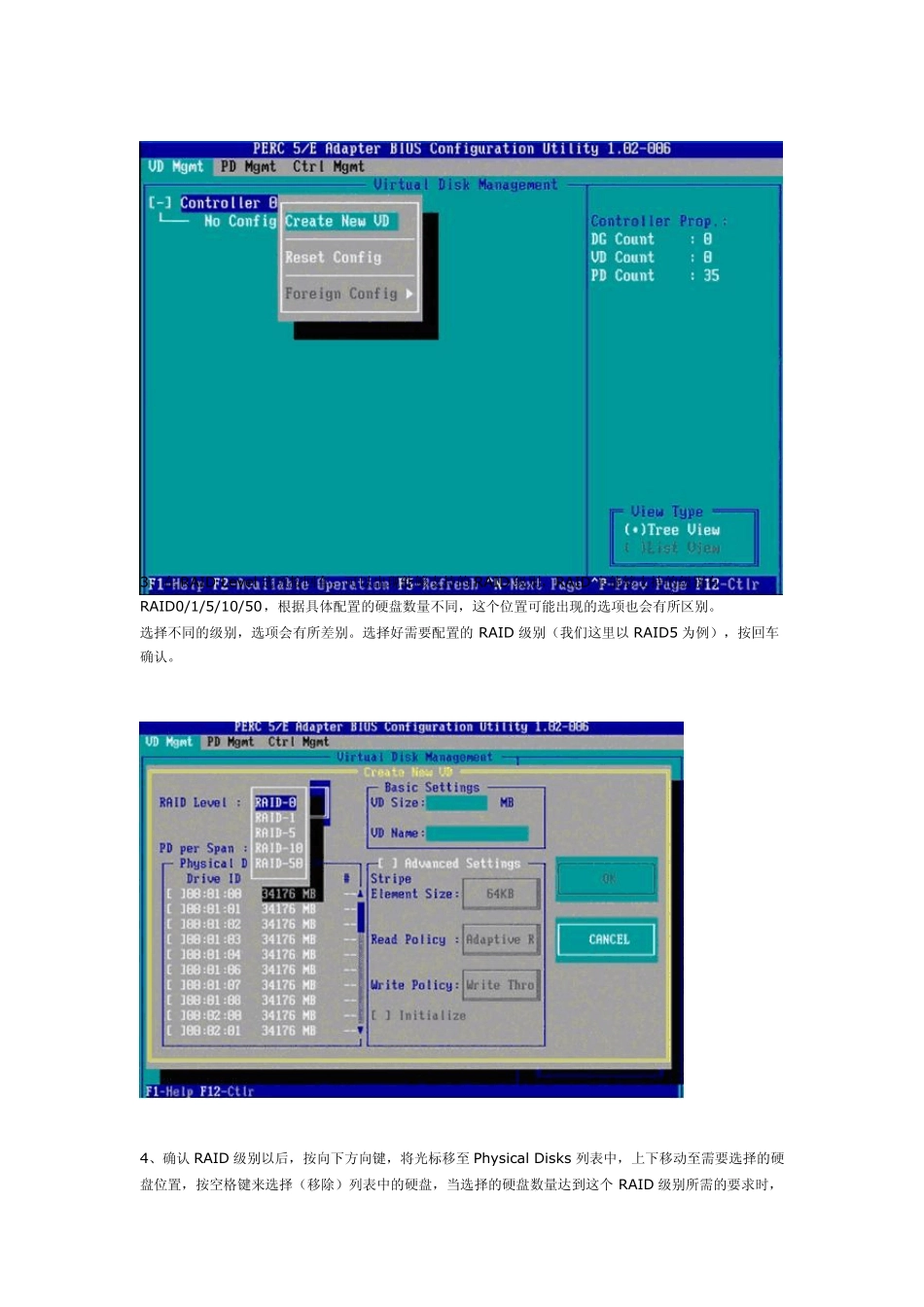

名称解释： Disk Group：磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组 VD(Virtual Disk)： 虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个VD PD(Physical Disk)： 物理磁盘 HS：Hot Spare 热备 Mgmt：管理 【一】，创建逻辑磁盘 1、按照屏幕下方的虚拟磁盘管理器提示，在 VD Mgmt 菜单（可以通过 CTRL+P/CTRL+N 切换菜单），按 F2 展开虚拟磁盘创建菜单 2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘 3、在 RAID Level 选项按回车，可以出现能够支持的 RAID 级别，RAID 卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。 选择不同的级别，选项会有所差别。选择好需要配置的 RAID 级别（我们这里以 RAID5 为例），按回车确认。 4、确认 RAID 级别以后，按向下方向键，将光标移至 Physical Disks 列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个 RAID 级别所需的要求时，Basic Settings 的VD Size 中可以显示这个RAID 的默认容量信息。有X 标志为选中的硬盘。 选择完硬盘后按Tab 键，可以将光标移至VD Size 栏，VD Size 可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。如果这个虚拟磁盘没有使用我们所配置的RAID5 阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt 创建（可以参考第13 步，会有详细说明）。VD Name 根据需要设置，也可为空。 注：各RAID 级别最少需要的硬盘数量，RAID0=1 RAID1=2 RAID5=3 RAID10=4 RAID50=6 5、修改高级设置，选择完VD Size 后，可以按向下方向键，或者 Tab 键，将光标移至Advanced Settings处，按空格键开启（禁用）高级设置。如果开启后（红框处有X 标志为开启），可以修改 Stripe Element Size大小，以及阵列的Read Policy 与 Write Policy，Initialize 处可以选择是否在阵列配置的同时进行初始化。 高级设置默认为关闭（不可修改），如果没有特殊要求，建议不要修改此处的设置。 6、上述的配置确认完成后，按 Tab 键，将光标移至 OK 处，按回车，会出现如下的提示，如果是一个全新的阵列，建议进行初始化操作，如果配置阵列的目的是为了恢复之前的数...
