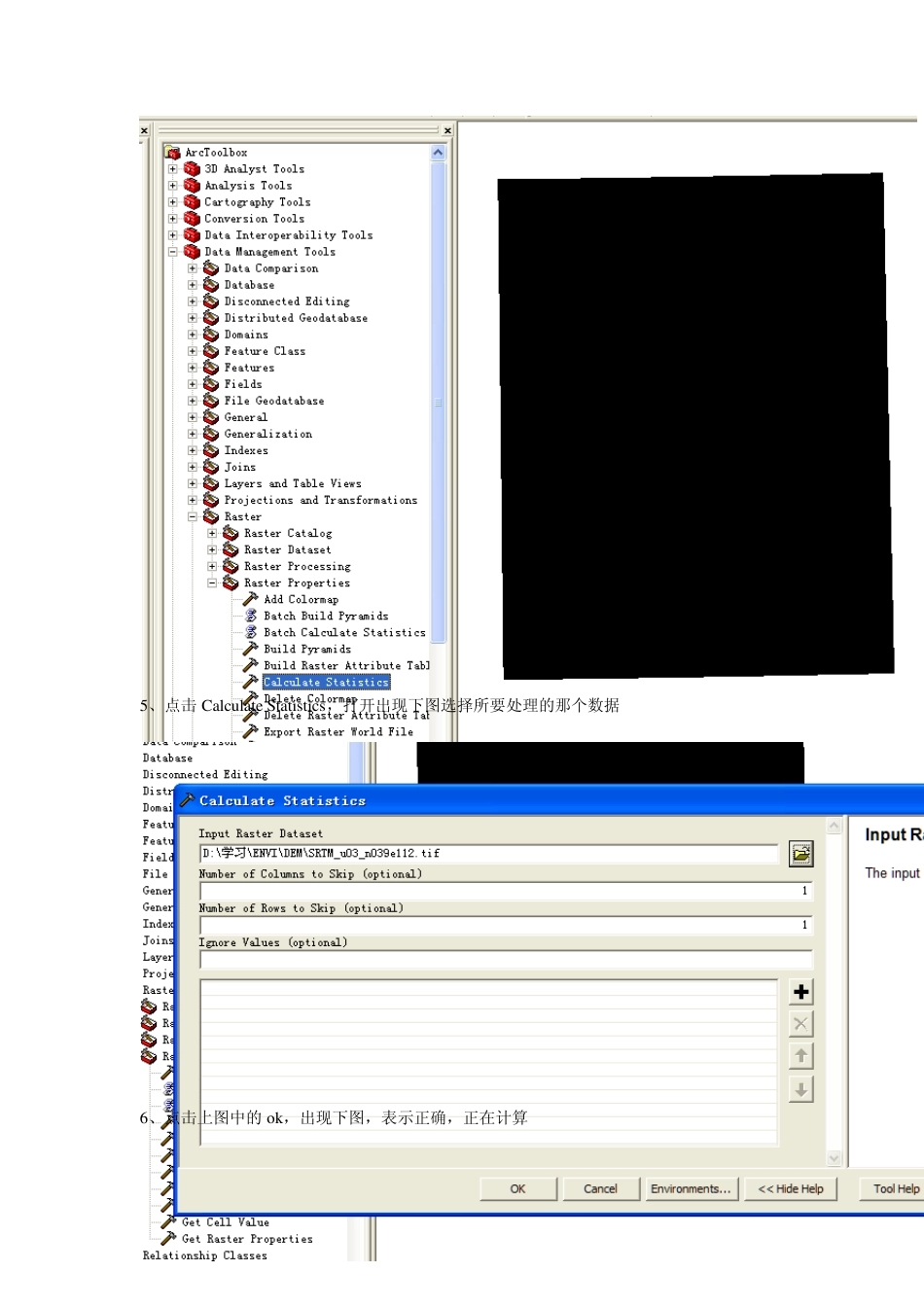

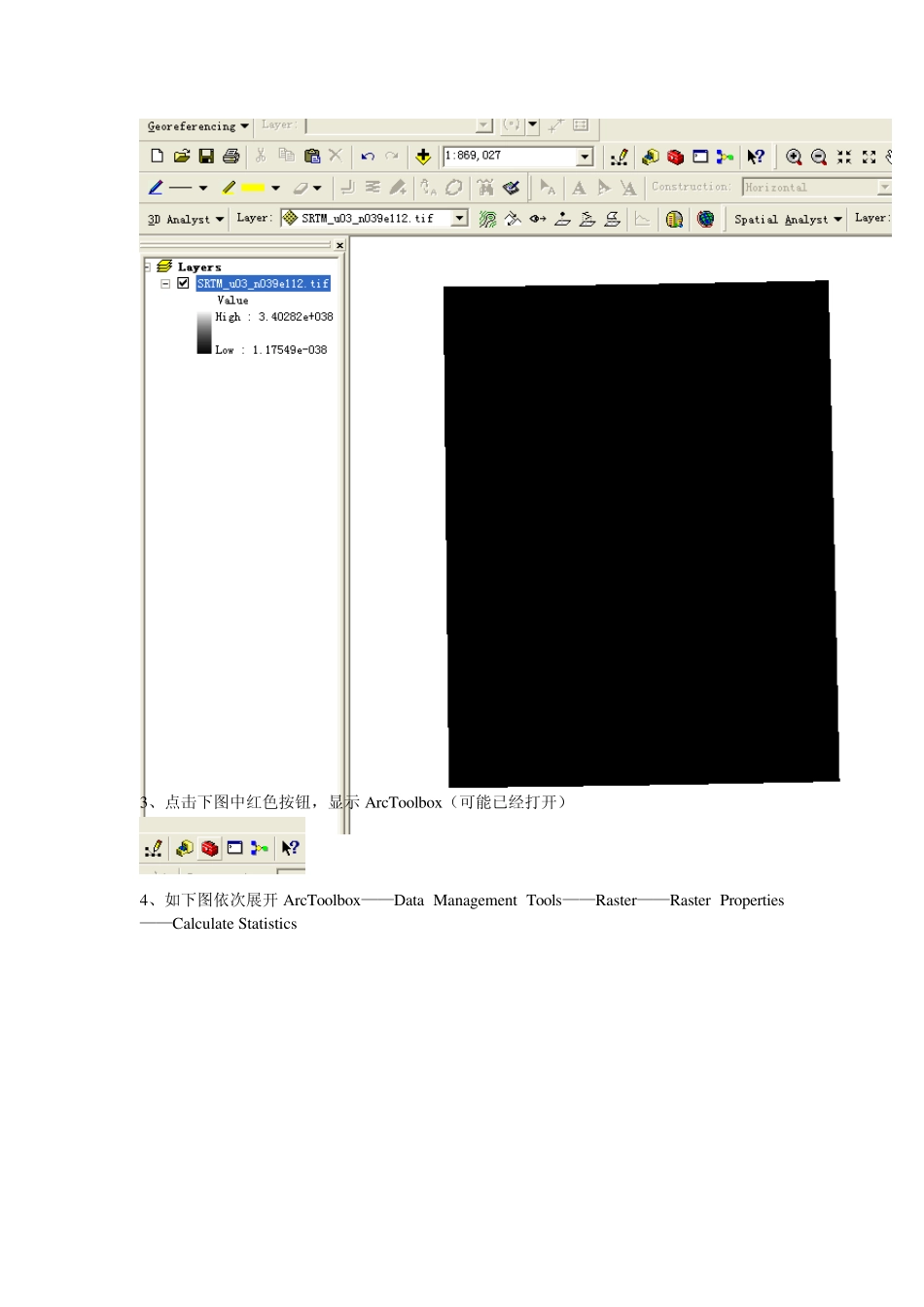

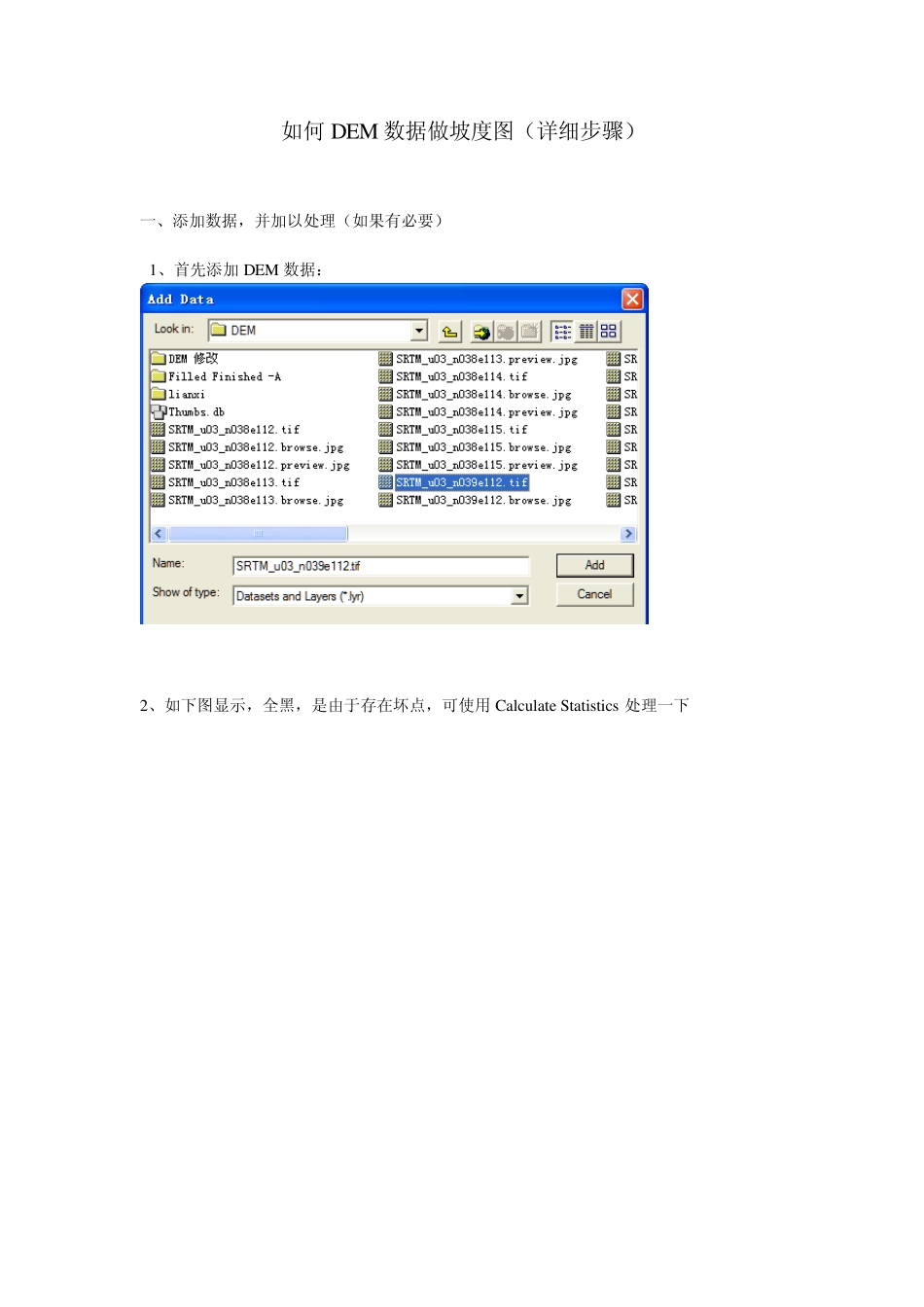

如何DEM 数据做坡度图（详细步骤） 一、添加数据，并加以处理（如果有必要） 1、首先添加 DEM 数据： 2、如下图显示，全黑，是由于存在坏点，可使用 Calcu late Statistics 处理一下 3、点击下图中红色按钮，显示ArcToolbox （可能已经打开） 4、如下图依次展开ArcToolbox ——Data Management Tools——Raster——Raster Properties——Calcu late Statistics 5、点击 Calcu late Statistics，打开出现下图选择所要处理的那个数据 6、点击上图中的 ok，出现下图，表示正确，正在计算 7、计算完成，出现下图 二、坐标转换 这很重要，是关键。因为下载的数据是 WGS-1984 坐标系，XY坐标单位是度分秒，必须将其单位转换为米，否则将导致所得坡度不正确，坡度平均会在 80-90 度(如下图)。故将其转换成以米为单位的坐标系北京 1954 坐标系。 具体做法如下： 1、在 ArcToolbox 底部点 Index 索引查询如下图， 2、输入 Project Raster，点击 Project Raster（Management），用此工具转换坐标 3、点击后出现如下对话框，选择所要处理的那个数据，出现下图 3、在 Ou t Coordinate Sy stem 中，点击后面的按钮，出现 Spatial Reference Properties 对话框在 XY Coordinate Sy stem 选项卡中（默认）点击 Select，然后单击选择 Projected Coordinate Sy stem。如图 4、然后选择Gauss Kruger 5、再选择Beijing 1954 6、再根据数据所在六度分带的哪一个带而选择投影方式，此处数据经度113°E，故选19度 7、之后出现下图，点击确定 8、然后就是在 Geographic Transformation（optional）中选择一种，此处本人不明白选择不同会有什么影响？？？ 9、然后单击ok，开始处理 10、处理完成，坐标转换成功。 三、生成坡度图 很简单 1、首先在tools——Ex tension 中加载 Spatial Analy st 或 3D Analy st 分析模块（如果加载过就免了） 使用或，选择 Su rface Analy sis——Slope，出现下图对话框； 2、单击ok，等待。。。——————oooooook。Slope 生成了，如图 本人刚接触 Arcgis 不久，要做坡度费了好大劲，求助朋友和网上，终于做出来了，应该还有问题。敬请指教。
