DG型工业锅炉给水泵

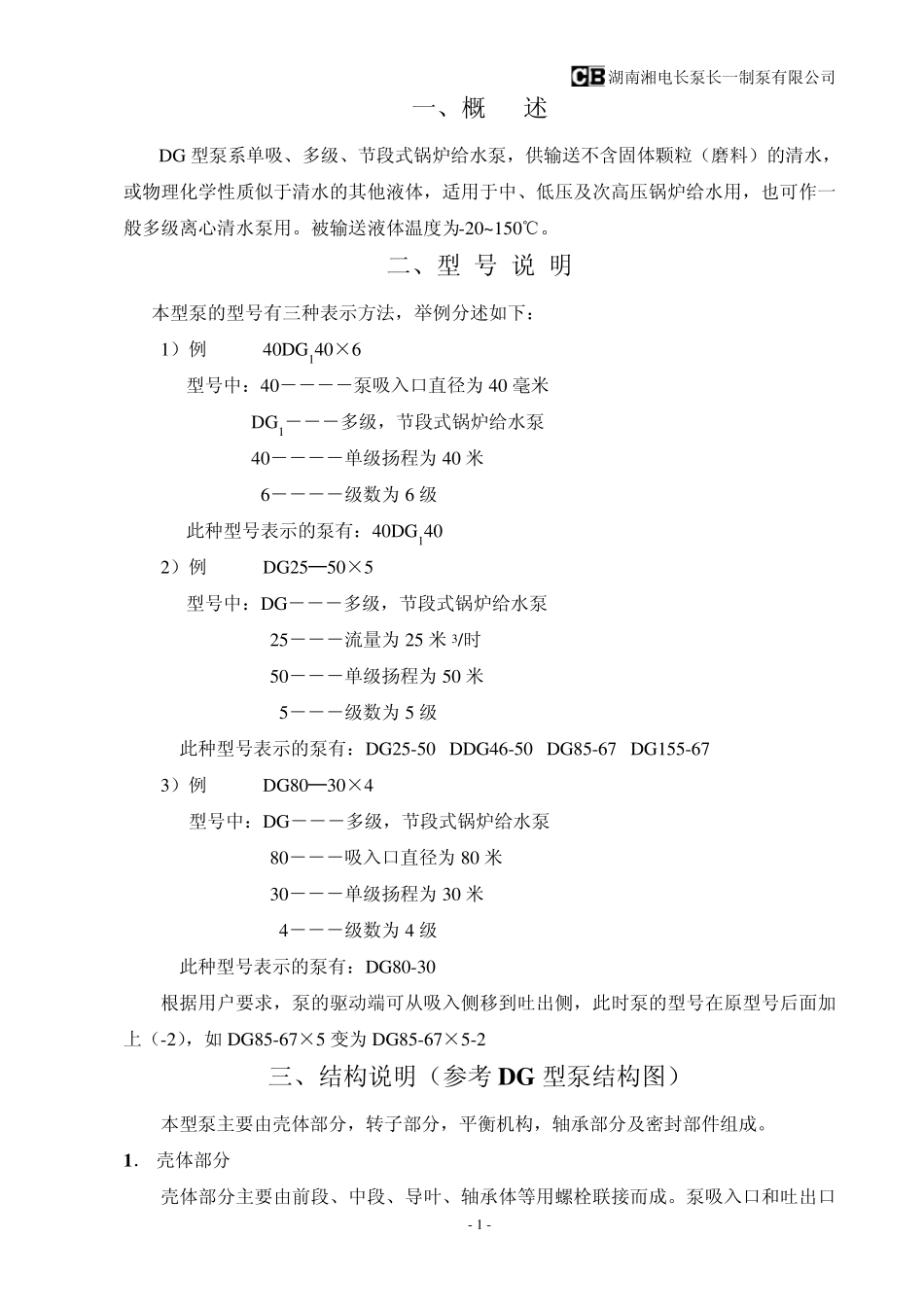

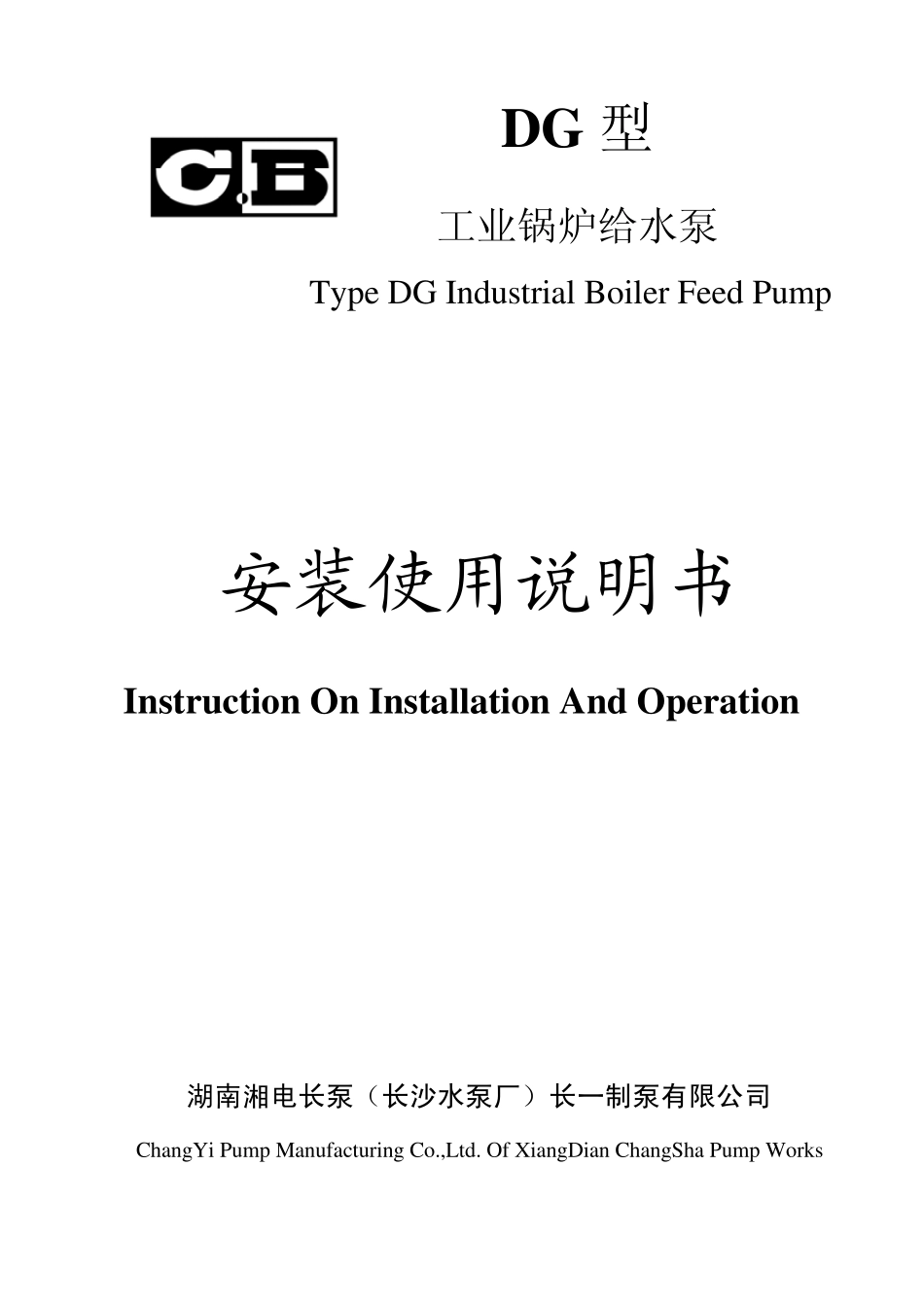

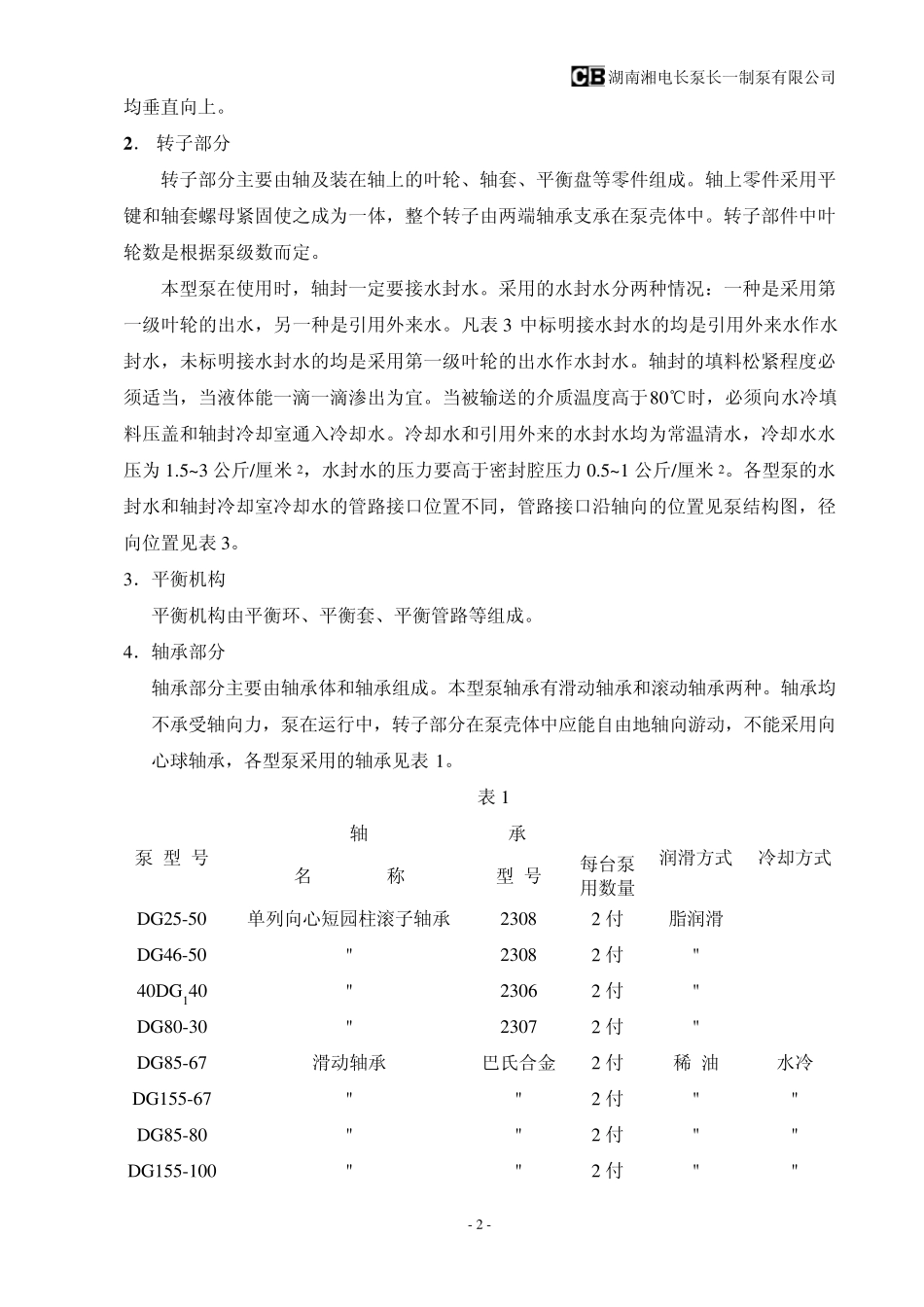

DG 型 工业锅炉给水泵 Ty pe DG Indu strial Boiler Feed Pu mp 安装使用说明书 Instru ction On Installation And Operation 湖南湘电长泵（长沙水泵厂）长一制泵有限公司 ChangYi Pu mp Manu factu ring Co.,Ltd. Of XiangDian ChangSha Pu mp Works 湖南湘电长泵长一制泵有限公司 - 1 - 一、概 述 DG 型泵系单吸、多级、节段式锅炉给水泵，供输送不含固体颗粒（磨料）的清水，或物理化学性质似于清水的其他液体，适用于中、低压及次高压锅炉给水用，也可作一般多级离心清水泵用。被输送液体温度为-20~150℃。 二、型 号 说 明 本型泵的型号有三种表示方法，举例分述如下： 1）例 40DG140×6 型号中：40－－－－泵吸入口直径为40 毫米 DG1－－－多级，节段式锅炉给水泵 40－－－－单级扬程为40 米 6－－－－级数为6 级 此种型号表示的泵有：40DG140 2）例 DG25─50×5 型号中：DG－－－多级，节段式锅炉给水泵 25－－－流量为25 米 3/时 50－－－单级扬程为50 米 5－－－级数为5 级 此种型号表示的泵有：DG25-50 DDG46-50 DG85-67 DG155-67 3）例 DG80─30×4 型号中：DG－－－多级，节段式锅炉给水泵 80－－－吸入口直径为80 米 30－－－单级扬程为30 米 4－－－级数为4 级 此种型号表示的泵有：DG80-30 根据用户要求，泵的驱动端可从吸入侧移到吐出侧，此时泵的型号在原型号后面加上（-2），如DG85-67×5 变为DG85-67×5-2 三、结构说明（参考 DG 型泵结构图） 本型泵主要由壳体部分，转子部分，平衡机构，轴承部分及密封部件组成。 1． 壳体部分 壳体部分主要由前段、中段、导叶、轴承体等用螺栓联接而成。泵吸入口和吐出口 湖南湘电长泵长一制泵有限公司 - 2 - 均垂直向上。 2 ． 转子部分 转子部分主要由轴及装在轴上的叶轮、轴套、平衡盘等零件组成。轴上零件采用平键和轴套螺母紧固使之成为一体，整个转子由两端轴承支承在泵壳体中。转子部件中叶轮数是根据泵级数而定。 本型泵在使用时，轴封一定要接水封水。采用的水封水分两种情况：一种是采用第一级叶轮的出水，另一种是引用外来水。凡表3 中标明接水封水的均是引用外来水作水封水，未标明接水封水的均是采用第一级叶轮的出水作水封水。轴封的填料松紧程度必须适当，当液体能一滴一滴渗出为宜。当被输送的介质温度高于80℃时，必须向水冷填料压盖和轴封冷却室通入冷却水。冷却水...
