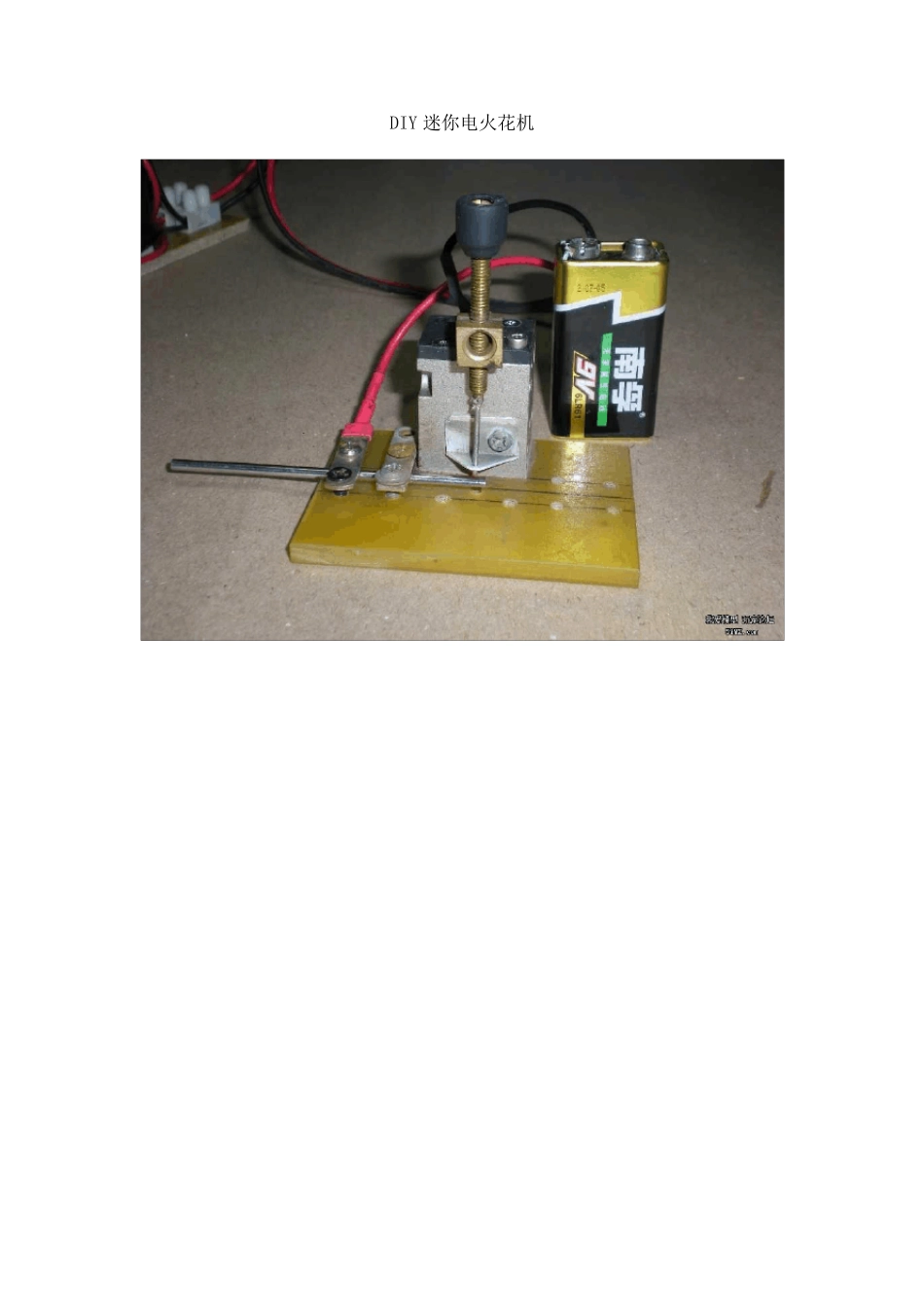

DIY迷你电火花机

DIY迷你电火花机_第1页
1/14
DIY迷你电火花机_第2页
2/14
DIY迷你电火花机_第3页
3/14

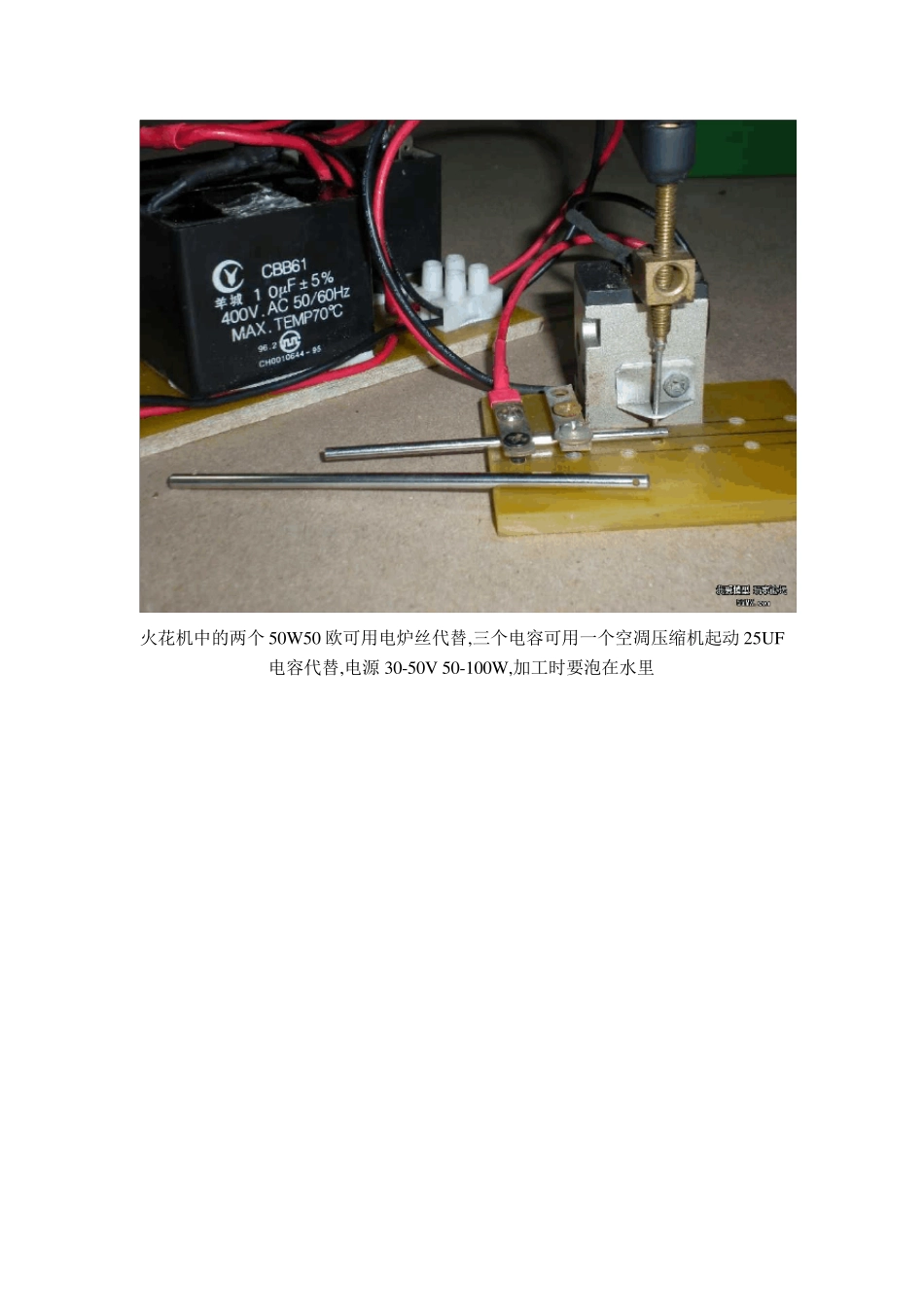

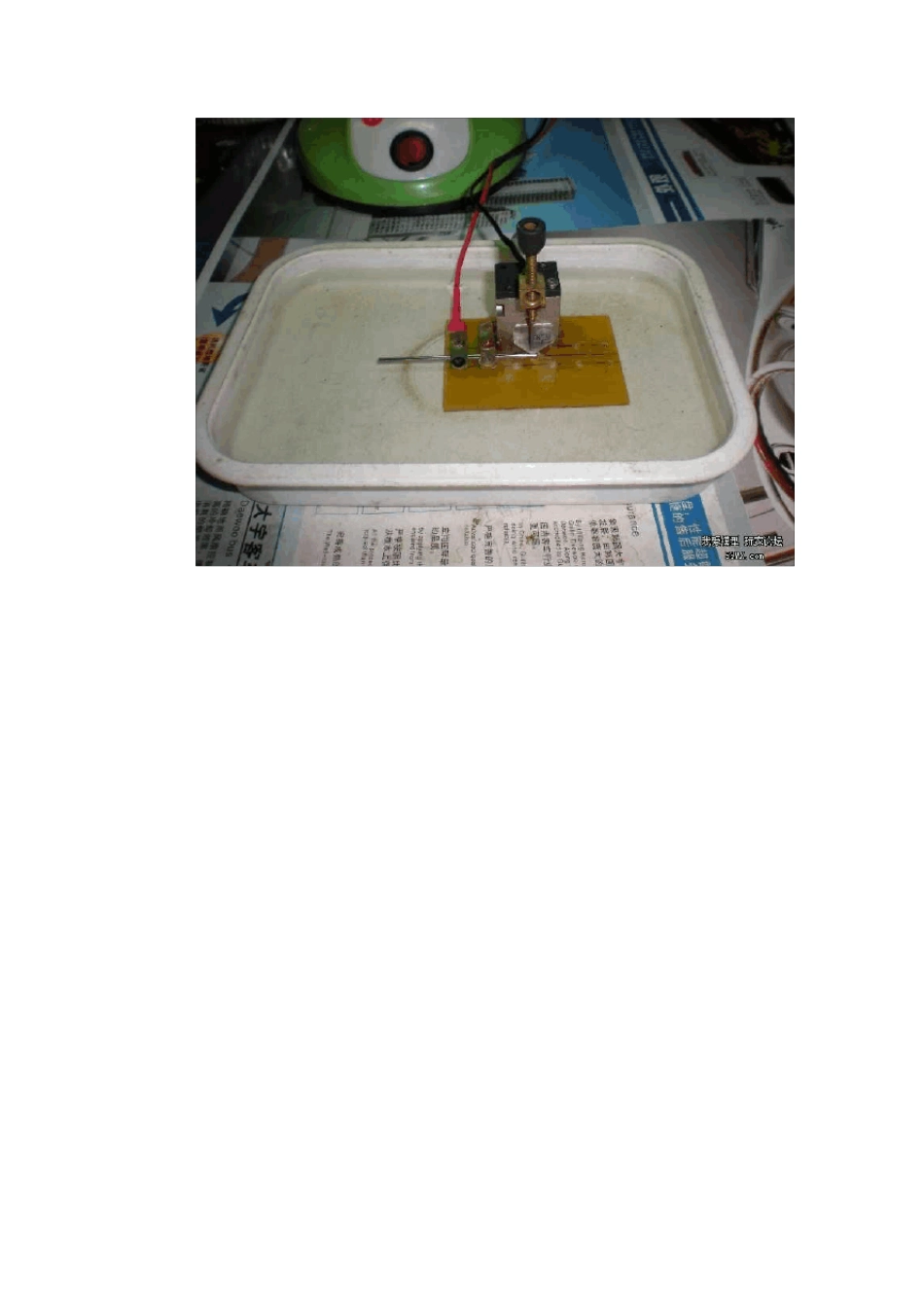

DIY 迷你电火花机 火花机中的两个50W 50 欧可用电炉丝代替,三个电容可用一个空凋压缩机起动 25UF电容代替,电源 30-50V 50-100W ,加工时要泡在水里 简易电火花 实验 打孔(10 月28 日~635 楼~有手动在0.8 毫米轴上打0.3 毫米孔的方法) 不怕死得跟我学,一截铜焊条一个电阻一个电容,加一个电动车充电器放水盆里搞定,60伏电压小心呀。 用自制的电火花机在1.5 毫米厚白钢上打孔的效果。 2009-11-8 18:26 z1.JPG (80.32 KB) 2009-11-8 18:26 48 伏电动车充电器一个,50 瓦24 欧电阻一个,25 微法100 伏无极性电容一个(电解不行)负击接铜棒,正极接工件。 关键是手要控制电极进给精度在 0.01 毫米以内,需要练习,用铜螺丝拧比较好控制,打孔顺便可以套扣。 3 毫米螺丝在 4 毫米厚板锉上套个扣,这个方法比较安全,也好控制。 2009-11-9 08:30 工作液可以用油和水,油灰冒烟有味,就用自来水吧。 手工只能打个洞,漂亮的是 DIY 火花机干的,0。5 毫米电极在 1.2 毫米不锈钢针头上打孔。 2009-11-9 12:00 下面那个RLC 图据说可以加快打洞速度,不知道是不是 哎,朋友们对在针头上打孔极感兴趣,我专门设计了一个手动的打孔器。 15 秒一个孔 2009-11-9 20:38 家里玩电火花首先考虑的是电源成本问题,用流行的高频电源好像不太现实(以K为单位起跳),RC,RLC 电路效率低一些,但是简单可靠便宜,直流电源便宜量又足首选48 伏20 安时电动车充电器,59 伏2.5 安培输出,淘宝加邮费50 元不到。经过试验 2.5 安培限流条件下(充电器安全工作需要)3 毫米黄铜电极对钢连续放电效果相当理想,以此推算 3X3=9 平方毫米,要加工 10 毫米电极(10X10=100)需要 10 个电源并联。要加工 100 毫米电极(100X100=10000)需要 1000 个电源并联。这就是工业火花机都是3 相电几十个千瓦功率的原因。 电源定了加工范围就是0。5 到 3-4 毫米棒材,或者 0.5 毫米厚 20 毫米长片状电极(可以弯成任意形状) 因为用自来水做工作液漏电严重,加工深度有限制,如果想打深的孔只能用会冒烟的油(煤油,柴油,缝纫机油) 注意:黄铜对钢效果最好,其它也可以,只是加工时间恐怕要长 10 倍。另外 RC 放电好像是精度最高的,工业火花机最后一道工序是用 RC 放电精加工。 来个实用点的,白钢条 3X8X200 上打 4 毫米孔,全手动 15 分钟,做刀的能用到。 4 毫米铜焊条顶上热熔胶...
