DLT5216200535kV～220kV城市地下变电站设计规定

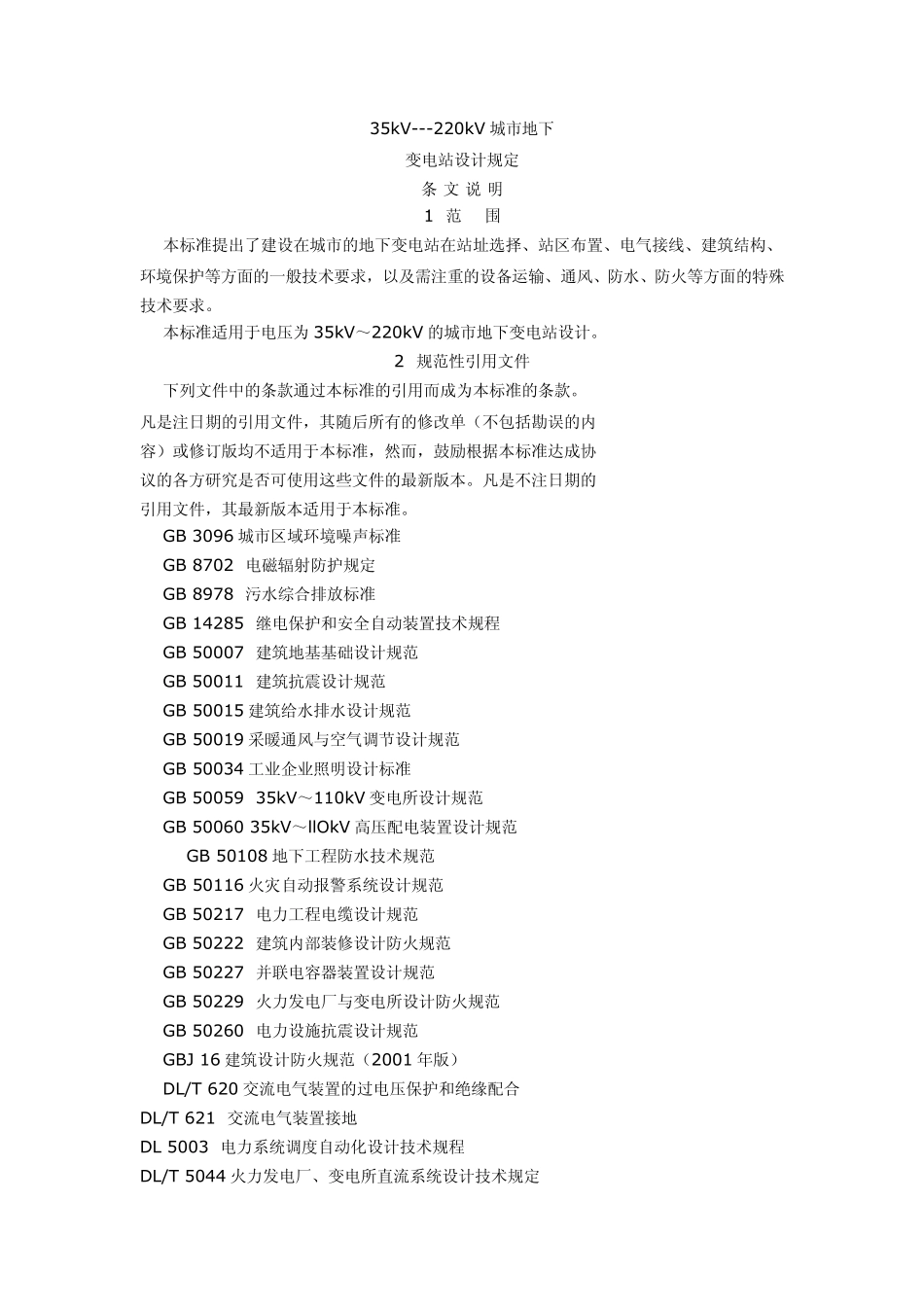

35kV---220kV 城市地下 变电站设计规定 条 文 说 明 1 范 围 本标准提出了建设在城市的地下变电站在站址选择、站区布置、电气接线、建筑结构、环境保护等方面的一般技术要求，以及需注重的设备运输、通风、防水、防火等方面的特殊技术要求。 本标准适用于电压为 35kV～220kV 的城市地下变电站设计。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。 凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内 容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协 议的各方研究是否可使用这些文件的最新版本。凡是不注日期的 引用文件，其最新版本适用于本标准。 GB 3096 城市区域环境噪声标准 GB 8702 电磁辐射防护规定 GB 8978 污水综合排放标准 GB 14285 继电保护和安全自动装置技术规程 GB 50007 建筑地基基础设计规范 GB 50011 建筑抗震设计规范 GB 50015 建筑给水排水设计规范 GB 50019 采暖通风与空气调节设计规范 GB 50034 工业企业照明设计标准 GB 50059 35kV～110kV 变电所设计规范 GB 50060 35kV～llOkV 高压配电装置设计规范 GB 50108 地下工程防水技术规范 GB 50116 火灾自动报警系统设计规范 GB 50217 电力工程电缆设计规范 GB 50222 建筑内部装修设计防火规范 GB 50227 并联电容器装置设计规范 GB 50229 火力发电厂与变电所设计防火规范 GB 50260 电力设施抗震设计规范 GBJ 16 建筑设计防火规范（2001 年版） DL/T 620 交流电气装置的过电压保护和绝缘配合 DL/T 621 交流电气装置接地 DL 5003 电力系统调度自动化设计技术规程 DL/T 5044 火力发电厂、变电所直流系统设计技术规定 DL/T 5056 变电所总布置设计技术规程 DL/T 5120 小型电力工程直流系统设计规程 DL/T 5136 火力发电厂、变电所二次接线设计技术规程 DL/l 5137 电测量及电能计量装置设计技术规程 DL/T 5149 220kV～500kV 变电所计算机监控系统设计技术 DL/T 5155 220kV -500kV 变电所所用电设计技术规程 JGJ 120 建筑基坑支护技术规程 SDJ 2 220kV～500kV 变电站设计技术规程 SDJ 5 高压配电装置设计技术规定 能源电[1993J 228 号《城市电力网规划设计导则> 3 术语和定义 下列术语和定义适用于本标准。 3.0.1 地下变电站 underground substation 地下变电站包括全地下变电站和半地下变电站，其...
