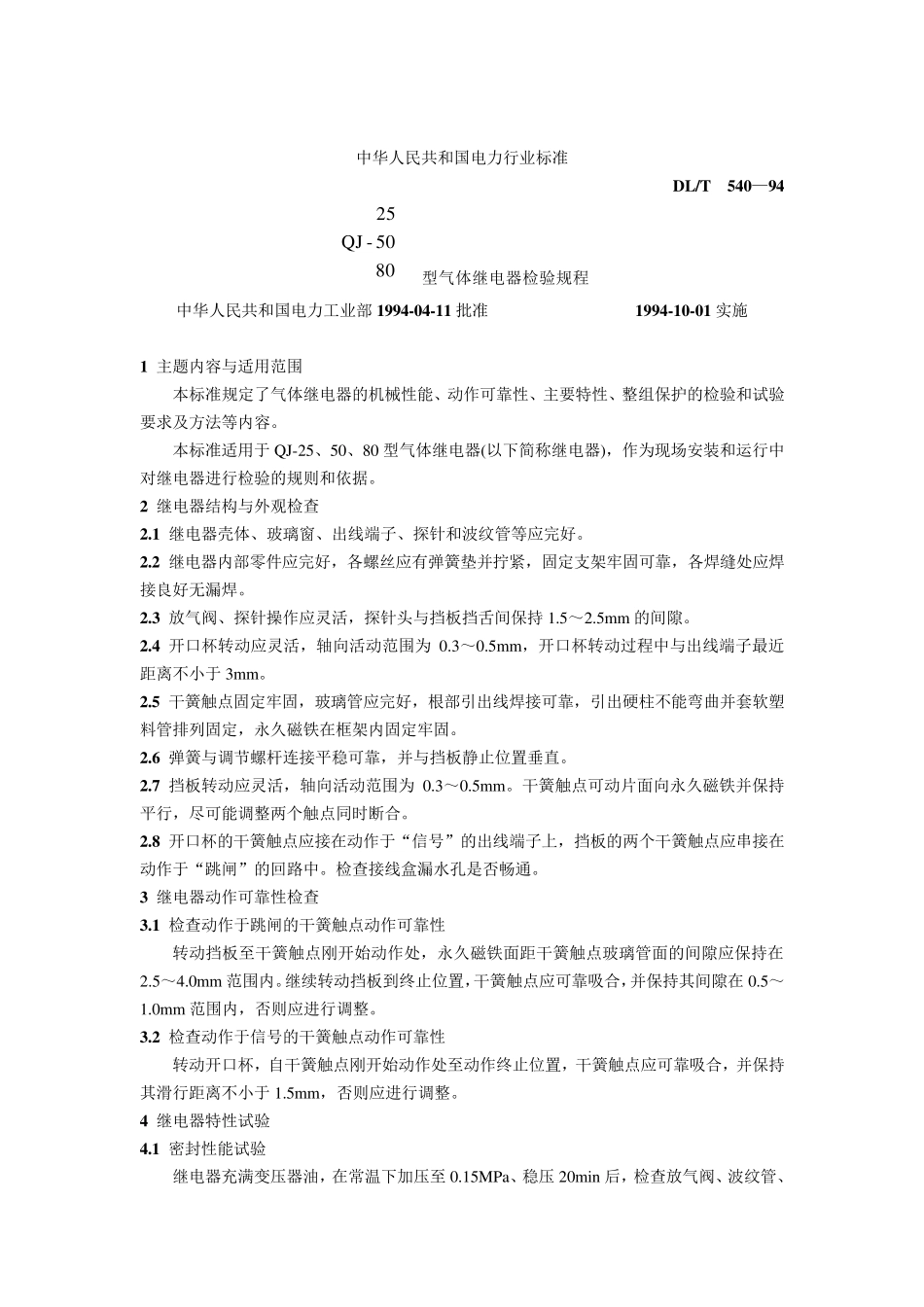

中华人民共和国电力行业标准 DL/T 540—94 805025-QJ 型气体继电器检验规程 中华人民共和国电力工业部 1994-04-11 批准 1994-10-01 实施 1 主题内容与适用范围 本标准规定了气体继电器的机械性能、动作可靠性、主要特性、整组保护的检验和试验要求及方法等内容。 本标准适用于 QJ-25、50、80 型气体继电器(以下简称继电器)，作为现场安装和运行中对继电器进行检验的规则和依据。 2 继电器结构与外观检查 2.1 继电器壳体、玻璃窗、出线端子、探针和波纹管等应完好。 2.2 继电器内部零件应完好，各螺丝应有弹簧垫并拧紧，固定支架牢固可靠，各焊缝处应焊接良好无漏焊。 2.3 放气阀、探针操作应灵活，探针头与挡板挡舌间保持 1.5～2.5mm 的间隙。 2.4 开口杯转动应灵活，轴向活动范围为 0.3～0.5mm，开口杯转动过程中与出线端子最近距离不小于 3mm。 2.5 干簧触点固定牢固，玻璃管应完好，根部引出线焊接可靠，引出硬柱不能弯曲并套软塑料管排列固定，永久磁铁在框架内固定牢固。 2.6 弹簧与调节螺杆连接平稳可靠，并与挡板静止位置垂直。 2.7 挡板转动应灵活，轴向活动范围为 0.3～0.5mm。干簧触点可动片面向永久磁铁并保持平行，尽可能调整两个触点同时断合。 2.8 开口杯的干簧触点应接在动作于“信号”的出线端子上，挡板的两个干簧触点应串接在动作于“跳闸”的回路中。检查接线盒漏水孔是否畅通。 3 继电器动作可靠性检查 3.1 检查动作于跳闸的干簧触点动作可靠性 转动挡板至干簧触点刚开始动作处，永久磁铁面距干簧触点玻璃管面的间隙应保持在2.5～4.0mm 范围内。继续转动挡板到终止位置，干簧触点应可靠吸合，并保持其间隙在 0.5～1.0mm 范围内，否则应进行调整。 3.2 检查动作于信号的干簧触点动作可靠性 转动开口杯，自干簧触点刚开始动作处至动作终止位置，干簧触点应可靠吸合，并保持其滑行距离不小于 1.5mm，否则应进行调整。 4 继电器特性试验 4.1 密封性能试验 继电器充满变压器油，在常温下加压至 0.15MPa、稳压 20min后，检查放气阀、波纹管、出线端子、壳体各密封处应无渗漏。降压为零后，取出继电器芯子检查干簧触点应无渗漏痕迹。试验时，探针罩要拧紧，去掉压力后，才能打开罩检查波纹管有无渗漏。 4 .2 动作于信号的容积整定 继电器气体容积整定要求继电器在 250～300ml 范围内可靠动作。试验时可用调整开口杯另一侧重锤的位置来改变动作容积，重复试验三次，应...
