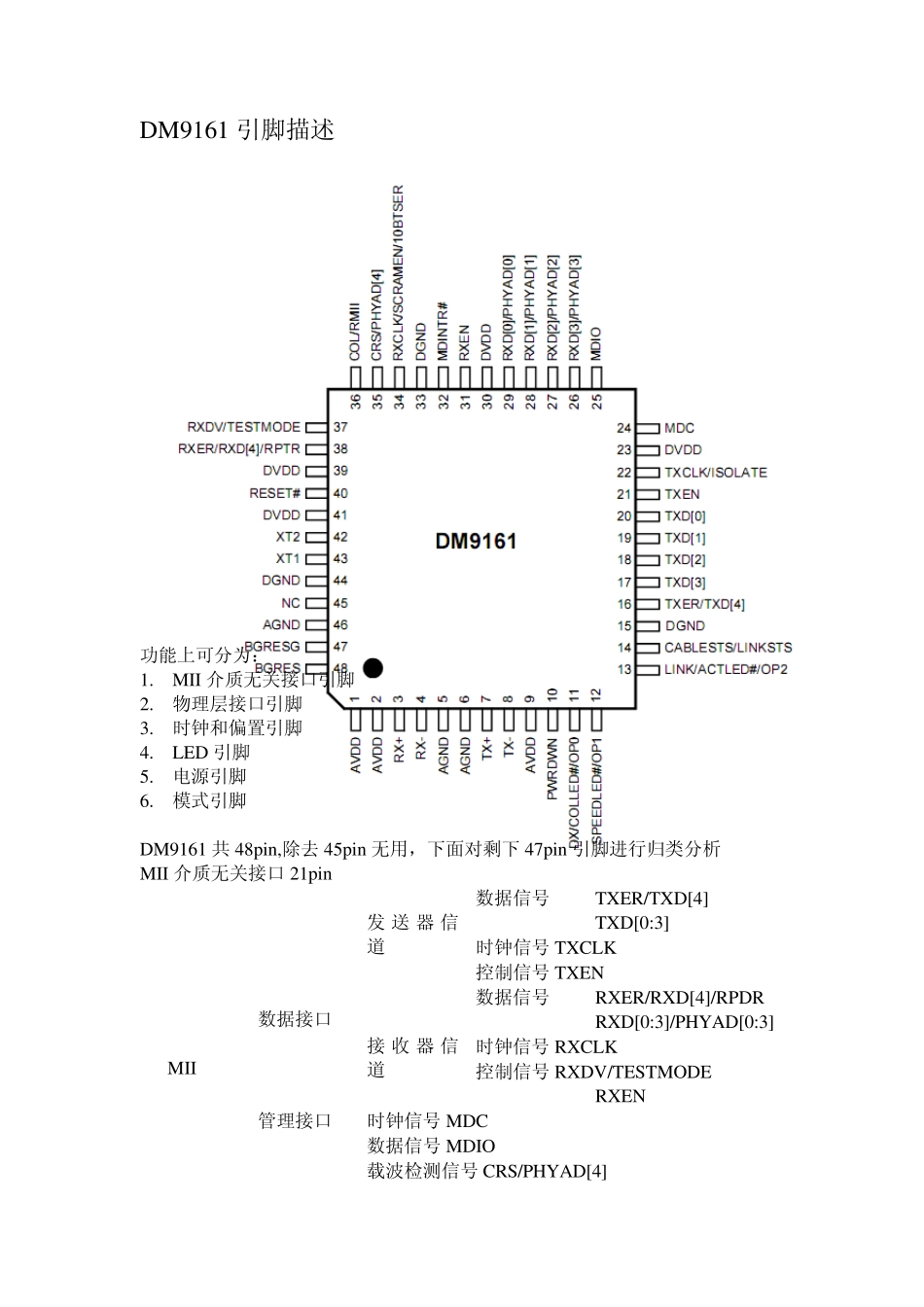

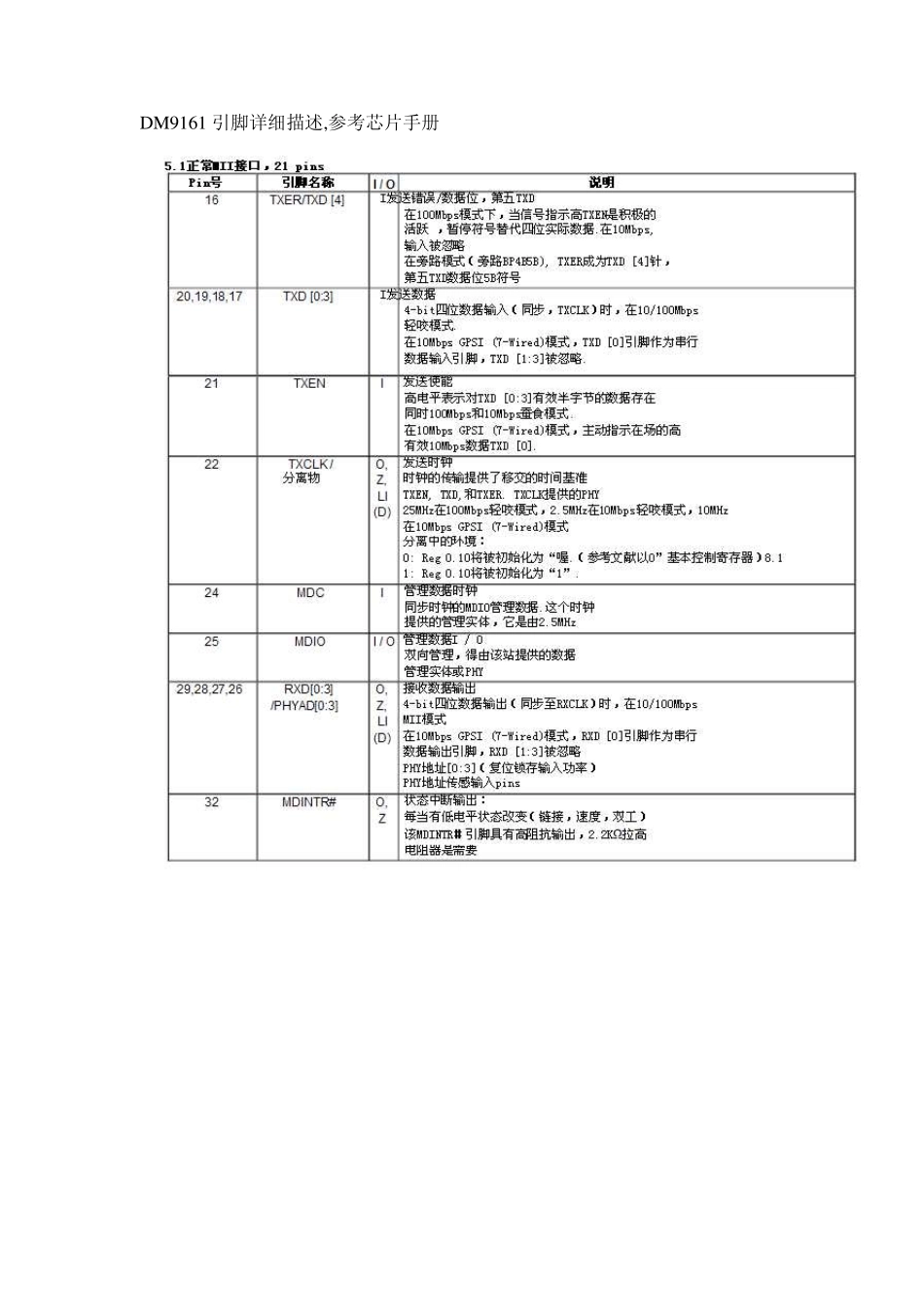

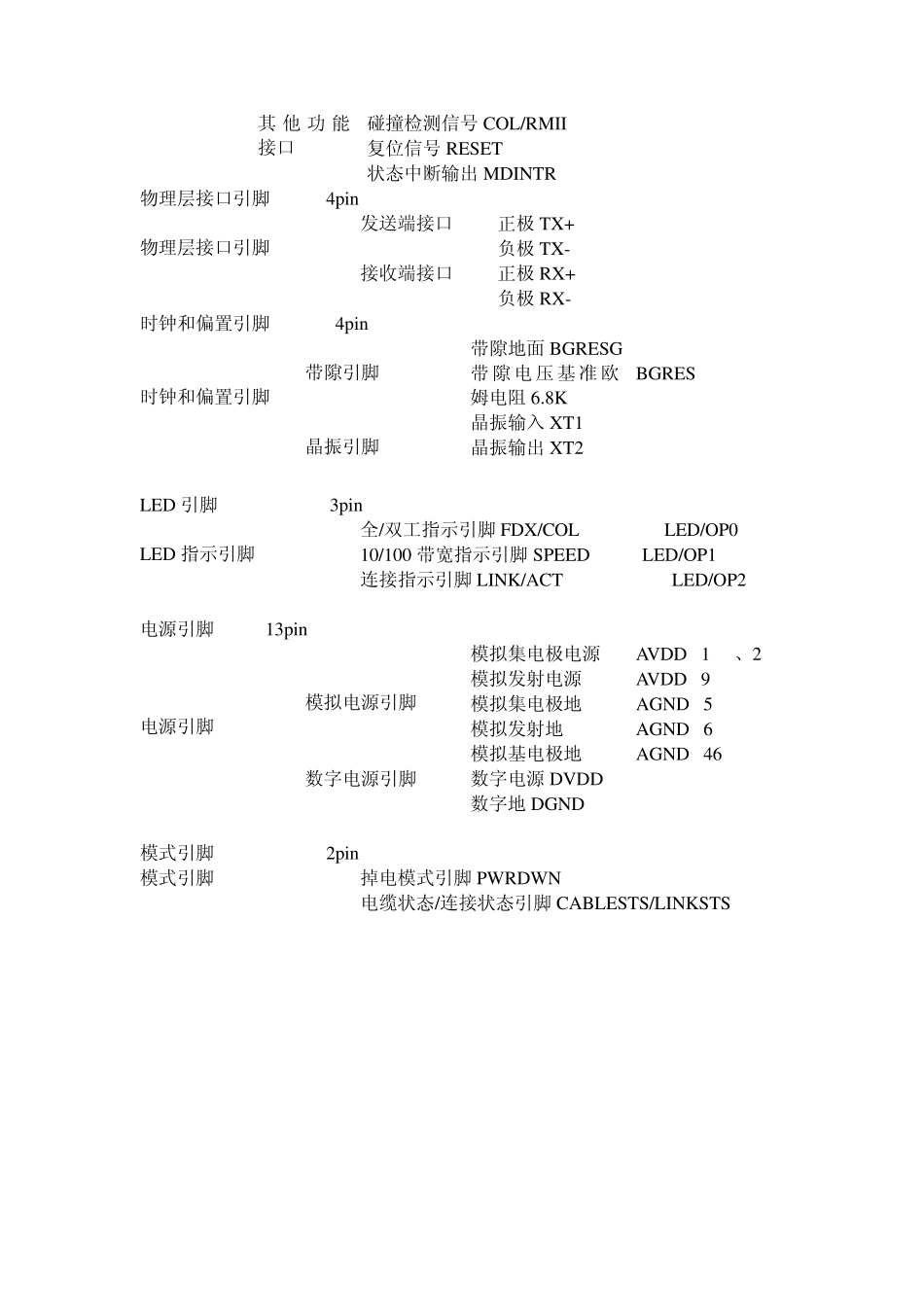

DM9161 引脚描述 功能上可分为： 1. MII 介质无关接口引脚 2. 物理层接口引脚 3. 时钟和偏置引脚 4. LED 引脚 5. 电源引脚 6. 模式引脚 DM9161 共48p in ,除去45p in 无用，下面对剩下 47p in 引脚进行归类分析 MII 介质无关接口21p in 数据信号 TXER/TXD[4] TXD[0:3] 时钟信号 TXCLK 发 送 器 信道 控制信号 TXEN 数据信号 RXER/RXD[4]/RPDR RXD[0:3]/PHYAD[0:3] 时钟信号 RXCLK 数据接口 接收 器 信道 控制信号 RXDV/TESTMODE RXEN 时钟信号 MDC 管理接口 数据信号 MDIO MII 载波检测信号 CRS/PHYAD[4] 碰撞检测信号 COL/RMII 复位信号 RESET 其他功能接口 状态中断输出 MDINTR 物理层接口引脚 4p in 正极 TX+ 发送端接口 负极 TX- 正极 RX+ 物理层接口引脚 接收端接口 负极 RX- 时钟和偏置引脚 4p in 带隙地面 BGRESG 带隙引脚 带隙电压基准欧姆电阻6.8K BGRES 晶振输入 XT1 时钟和偏置引脚 晶振引脚 晶振输出 XT2 LED 引脚 3p in 全/双工指示引脚 FDX/COL LED/OP0 10/100 带宽指示引脚 SPEED LED/OP1 LED 指示引脚 连接指示引脚 LINK/ACT LED/OP2 电源引脚 13p in 模拟集电极电源 AVDD 1 、2 模拟发射电源 AVDD 9 模拟集电极地 AGND 5 模拟发射地 AGND 6 模拟电源引脚 模拟基电极地 AGND 46 数字电源 DVDD 电源引脚 数字电源引脚 数字地 DGND 模式引脚 2p in 掉电模式引脚 PWRDWN 模式引脚 电缆状态/连接状态引脚 CABLESTS/LINKSTS DM 9161 引脚详细描述,参考芯片手册
