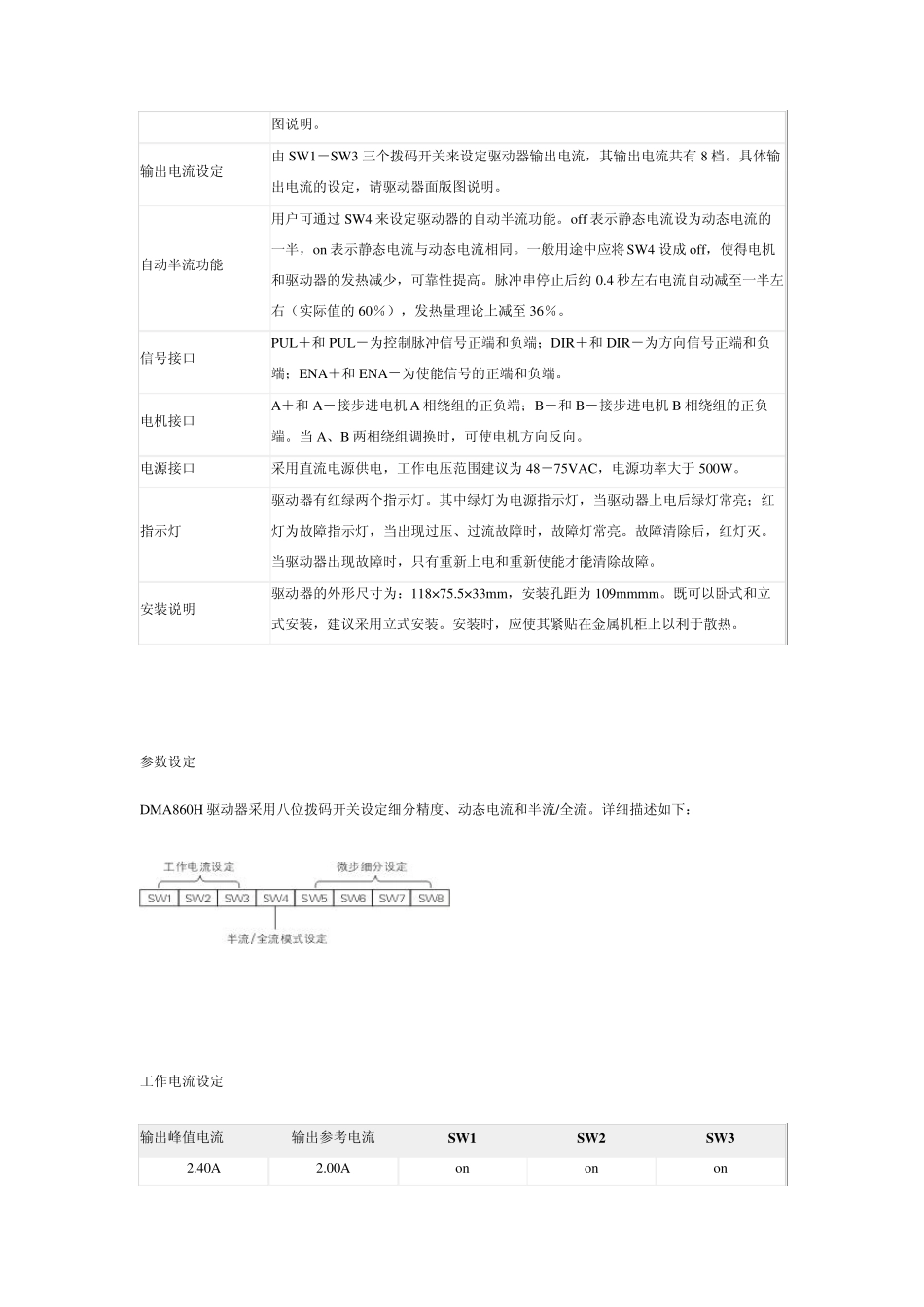

工定制：否 品牌：雷赛 型号：DMA860H 功率：0.5（KW） 额定电压：18-80（V） 产品认证：ISO9001,CE,UL,RoHS质量认证 速度响应频率：400（KHz） 适用电机：57 86 110二相步进电机 产品优势：高稳定，低噪音，减少电机发热 驱动器：57 86 110步进电机驱动器 应用范围：雕刻机、机床改造，自动装配设备等 主要特点 DM A860H 产品概述 DMA860H 是雷赛公司推出的数字式步进电机驱动器，采用最新 32 位 DSP 技术，能够满足大多数场合的应用需要。由于采用内置微细分技术，即使在低细分的条件下，也能够达到高细分的效果,低中高速运行都很平稳，噪音超小。驱动器内部集成了参数自动整定功能，能够针对不同电机自动生成最优运行参数，最大限度发挥电机的性能。 主要应用领域 适合各种大中型自动化设备，例如：雕刻机、切割机、切割机、包装机械、数控机床、自动装配设备等。在用户期望小噪声、高速度的设备中应用效果特佳。 驱动器功能说明 驱动器功能 操作说明 微步细分数设定 由 SW 5－SW 8 四个拨码开关来设定驱动器微步细分数，其共有 16 档微步细分。用户设定微步细分时，应先停止驱动器运行。具体微步细分数的设定，请驱动器面版图说明。 输出电流设定 由 SW1－SW3 三个拨码开关来设定驱动器输出电流，其输出电流共有8 档。具体输出电流的设定，请驱动器面版图说明。 自动半流功能 用户可通过SW4 来设定驱动器的自动半流功能。off 表示静态电流设为动态电流的一半，on 表示静态电流与动态电流相同。一般用途中应将 SW4 设成 off，使得电机和驱动器的发热减少，可靠性提高。脉冲串停止后约0.4 秒左右电流自动减至一半左右（实际值的60％），发热量理论上减至36％。 信号接口 PUL＋和 PUL－为控制脉冲信号正端和负端；DIR＋和DIR－为方向信号正端和负端；ENA＋和 ENA－为使能信号的正端和负端。 电机接口 A＋和 A－接步进电机A 相绕组的正负端；B＋和B－接步进电机B 相绕组的正负端。当A、B 两相绕组调换时，可使电机方向反向。 电源接口 采用直流电源供电，工作电压范围建议为48－75VAC，电源功率大于 500W。 指示灯 驱动器有红绿两个指示灯。其中绿灯为电源指示灯，当驱动器上电后绿灯常亮；红灯为故障指示灯，当出现过压、过流故障时，故障灯常亮。故障清除后，红灯灭。当驱动器出现故障时，只有重新上电和重新使能才能清除故障。 安装说明 驱动器的外形尺寸为：118...
