DNP3.0规约

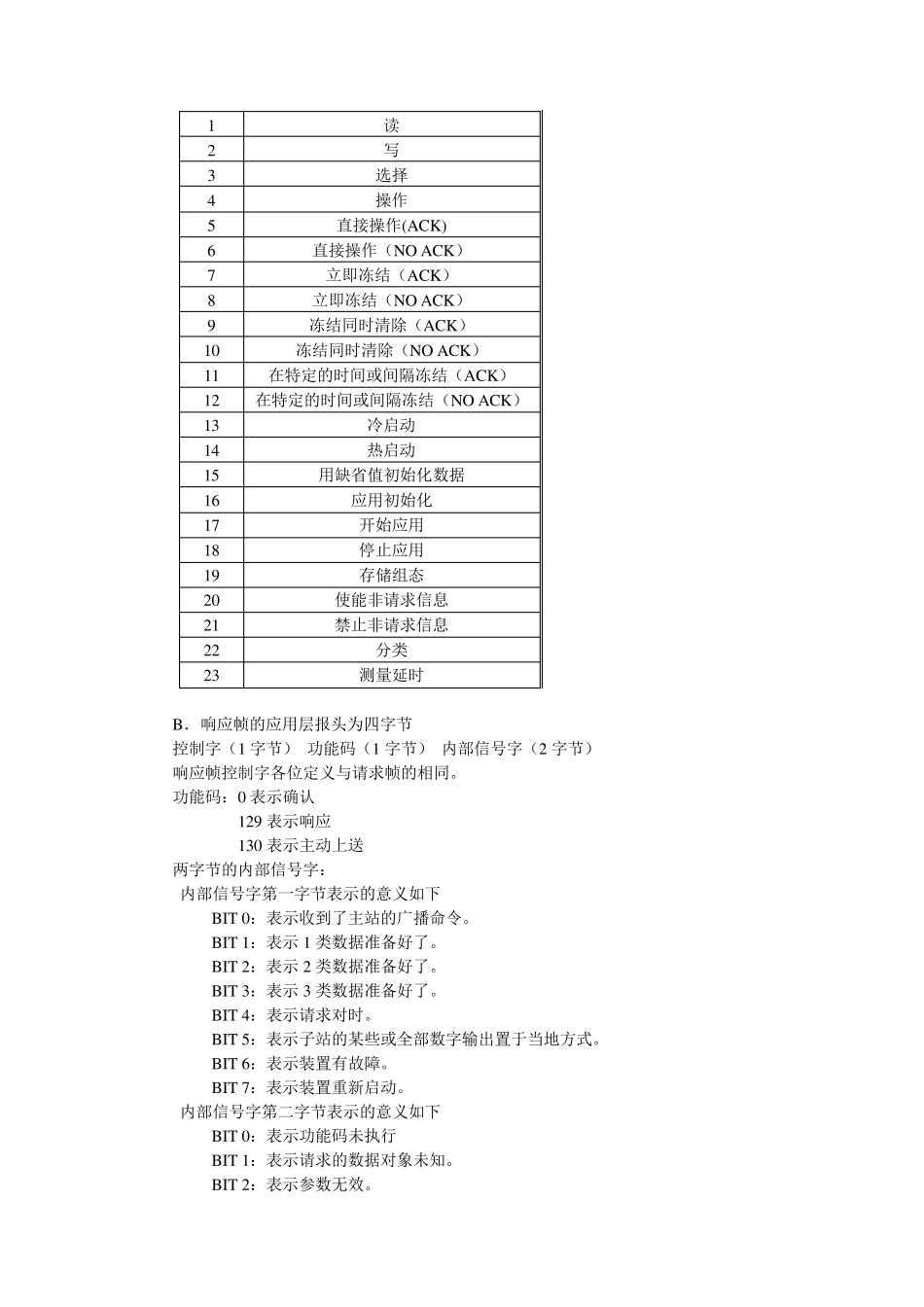

DNP3.0 规约描述 该规约文本分为四部分，数据链路层、传输层、应用层以及对象库。而请求帧与应答帧的结构又有所不同，以下按这两种帧的结构分别描述。 一个完整的请求帧由三部分组成：1.链路层报文头，长度固定为10 字节。2.传输层报文头，长度为1 字节。3.应用层数据，长度不固定。 1. 链路层报文头 链路层报文头由以下几部分组成： a. 起始字 （两字节） 0x05 0x65 b. 长度 （一字节） 长度值=帧总长-CRC 长-3 c. 链路层控制字 （一字节） BIT7：方向位，1 表示此帧为请求帧 BIT6：源发标志位 BIT5：FCB，0、1 交替变化，FCV 为1 时有效 BIT4：FCV，1 时 FCB 有效，0 时 FCB 无效 BIT0~BIT3：功能码，请求帧中功能码定义如下 0：使远方链路复位 1：使远方进程复位 3：发送数据，需链路层确认 4：发送数据，不需链路层确认 9：询问链路状态 返回帧中功能码定义如下 0：肯定确认 1：否定确认 11：回答链路状态 d.两字节的目的地址，低字节在前，高字节在后 e.两字节的源地址，低字节在前，高字节在后 2． 传输层报头 传输层报头只有一字节，即 TH 头 BIT7：1 表示本帧是本用户数据传输的最后一帧 BIT6：1 表示本帧是本用户数据传输的第一帧 BIT0~BIT5：帧序号，多帧传输时，表示本帧是多帧传输中的第几帧，0~63 注意：只有在单帧数据超过 255 字节，必须采用多帧传输的时候，传输层序号才有意义，一般情况下此字节为0xc0，表示单帧传输 3． 应用层报头 请求帧和响应帧的应用层报头不同，分别描述： A． 请求帧的应用层报头两字节，为应用控制和功能码 应用控制字节 BIT7：1 表示此报文分段为应用层报文的第一个分段 BIT6：1 表示此报文分段为应用层报文的最后一个分段 BIT5：1 表示在响应此帧时需应用层确认，即功能码要为0 BIT4~BIT0：表示分段序号，多帧传输时表示此帧为多帧传输中的第几个应用层报文 功能码 0 确认 1 读 2 写 3 选择 4 操作 5 直接操作(ACK) 6 直接操作（NO ACK） 7 立即冻结（ACK） 8 立即冻结（NO ACK） 9 冻结同时清除（ACK） 10 冻结同时清除（NO ACK） 11 在特定的时间或间隔冻结（ACK） 12 在特定的时间或间隔冻结（NO ACK） 13 冷启动 14 热启动 15 用缺省值初始化数据 16 应用初始化 17 开始应用 18 停止应用 19 存储组态 20 使能非请求信息 21 禁止非请求信息 22 分类 23 测量延时 ...
