DO160E第八章振动

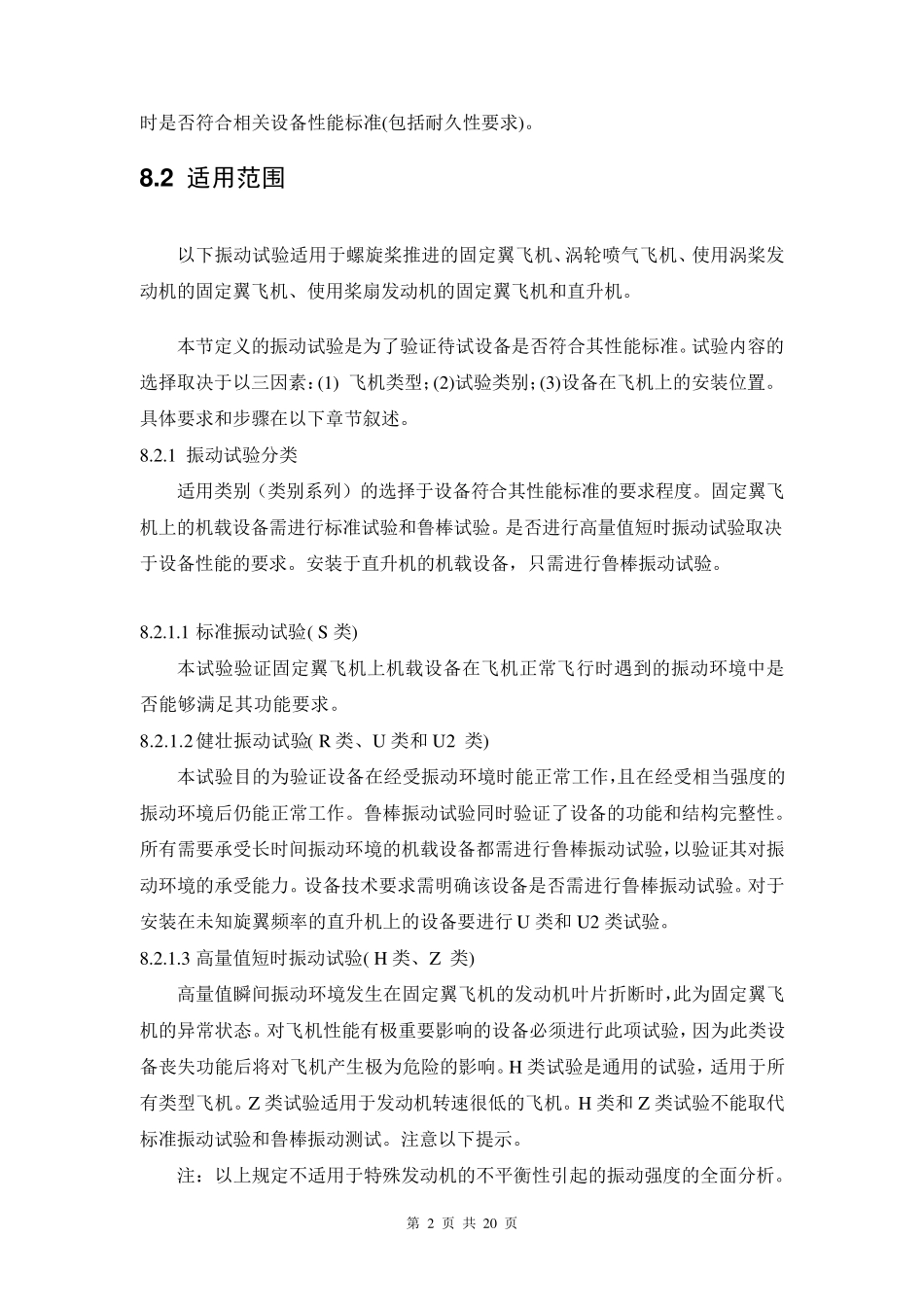

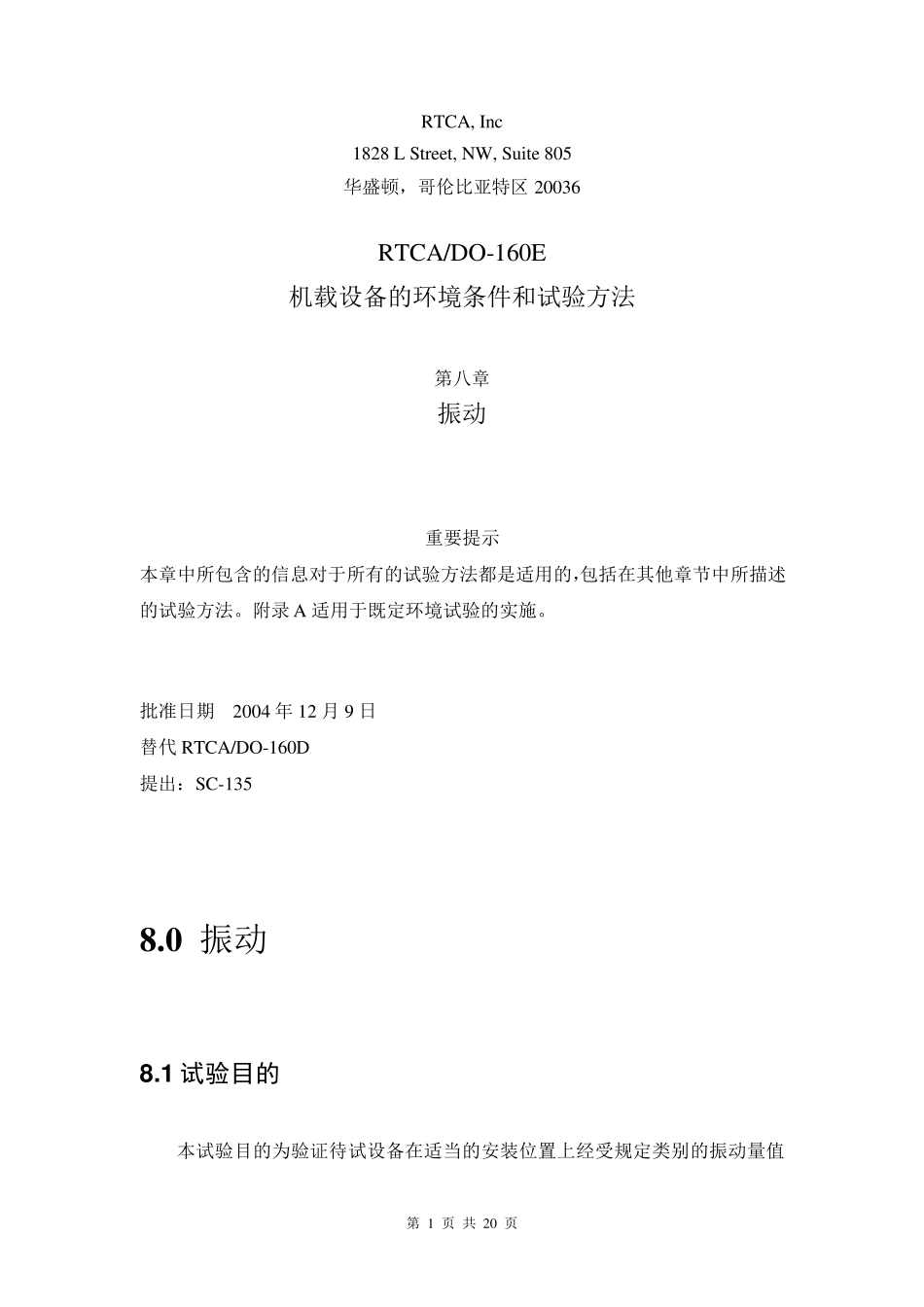

第 1 页 共 20 页 RTCA, Inc 1828 L Street, NW, Su ite 805 华盛顿，哥伦比亚特区20036 RTCA/DO-160E 机载设备的环境条件和试验方法 第八章 振动 重要提示 本章中所包含的信息对于所有的试验方法都是适用的，包括在其他章节中所描述的试验方法。附录 A 适用于既定环境试验的实施。 批准日期 2004 年 12 月 9 日 替代 RTCA/DO-160D 提出：SC-135 8 .0 振动 8 .1 试验目的 本试验目的为验证待试设备在适当的安装位置上经受规定类别的振动量值第 2 页 共 20 页 时是否符合相关设备性能标准(包括耐久性要求)。 8 .2 适用范围 以下振动试验适用于螺旋桨推进的固定翼飞机、涡轮喷气飞机、使用涡桨发动机的固定翼飞机、使用桨扇发动机的固定翼飞机和直升机。 本节定义的振动试验是为了验证待试设备是否符合其性能标准。试验内容的选择取决于以三因素：(1) 飞机类型；(2)试验类别；(3)设备在飞机上的安装位置。具体要求和步骤在以下章节叙述。 8.2.1 振动试验分类 适用类别（类别系列）的选择于设备符合其性能标准的要求程度。固定翼飞机上的机载设备需进行标准试验和鲁棒试验。是否进行高量值短时振动试验取决于设备性能的要求。安装于直升机的机载设备，只需进行鲁棒振动试验。 8.2.1.1 标准振动试验( S 类) 本试验验证固定翼飞机上机载设备在飞机正常飞行时遇到的振动环境中是否能够满足其功能要求。 8.2.1.2健壮振动试验( R 类、U 类和 U2 类) 本试验目的为验证设备在经受振动环境时能正常工作，且在经受相当强度的振动环境后仍能正常工作。鲁棒振动试验同时验证了设备的功能和结构完整性。所有需要承受长时间振动环境的机载设备都需进行鲁棒振动试验，以验证其对振动环境的承受能力。设备技术要求需明确该设备是否需进行鲁棒振动试验。对于安装在未知旋翼频率的直升机上的设备要进行 U 类和 U2 类试验。 8.2.1.3 高量值短时振动试验( H 类、Z 类) 高量值瞬间振动环境发生在固定翼飞机的发动机叶片折断时，此为固定翼飞机的异常状态。对飞机性能有极重要影响的设备必须进行此项试验，因为此类设备丧失功能后将对飞机产生极为危险的影响。H 类试验是通用的试验，适用于所有类型飞机。Z类试验适用于发动机转速很低的飞机。H 类和 Z类试验不能取代标准振动试验和鲁棒振动测试。注意以下提示。 注：以上规定不适用于特殊发动机的不平衡性引起的振动强度的全面分析。第...
