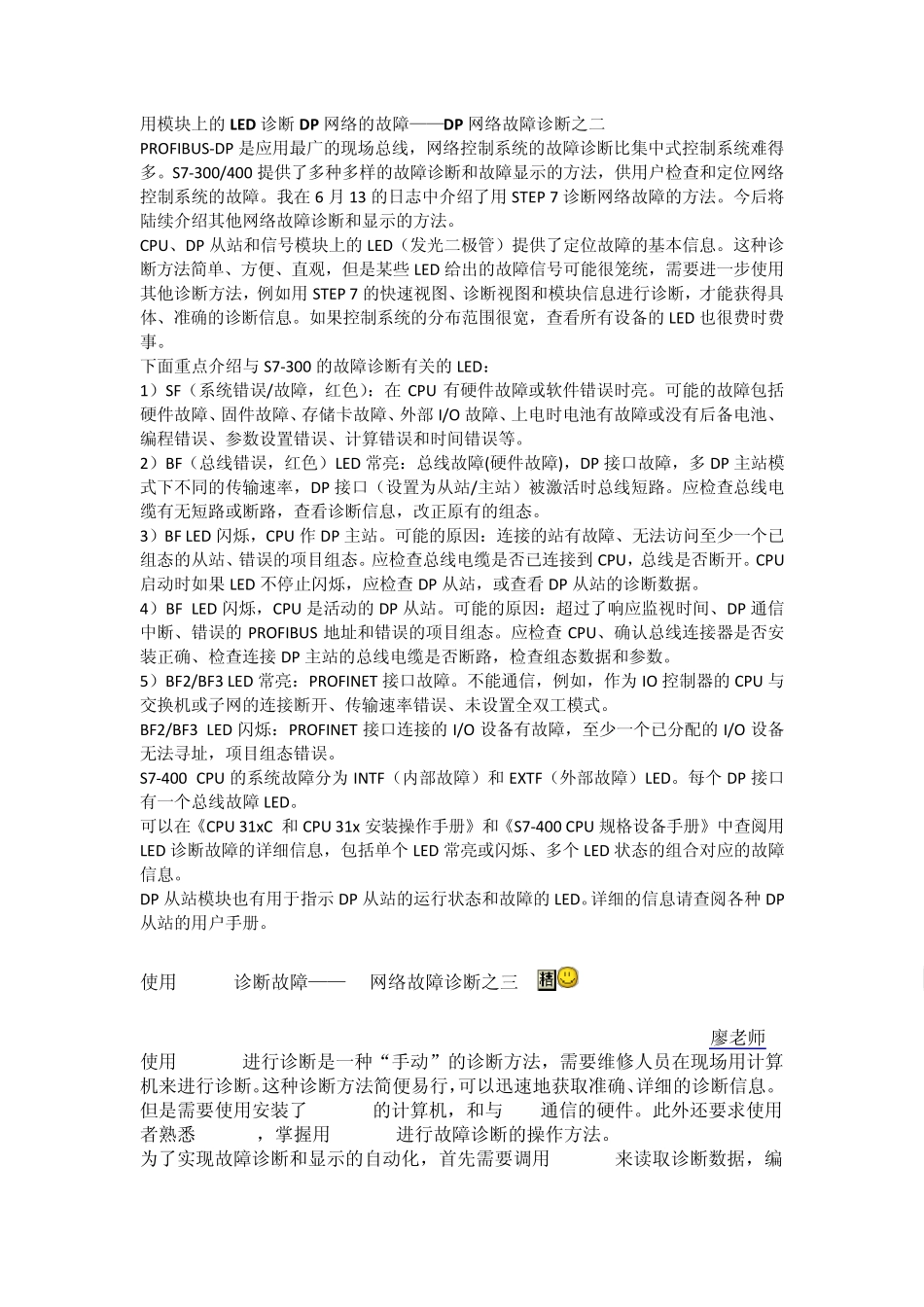

DP网路故障诊断_第1页
1/11

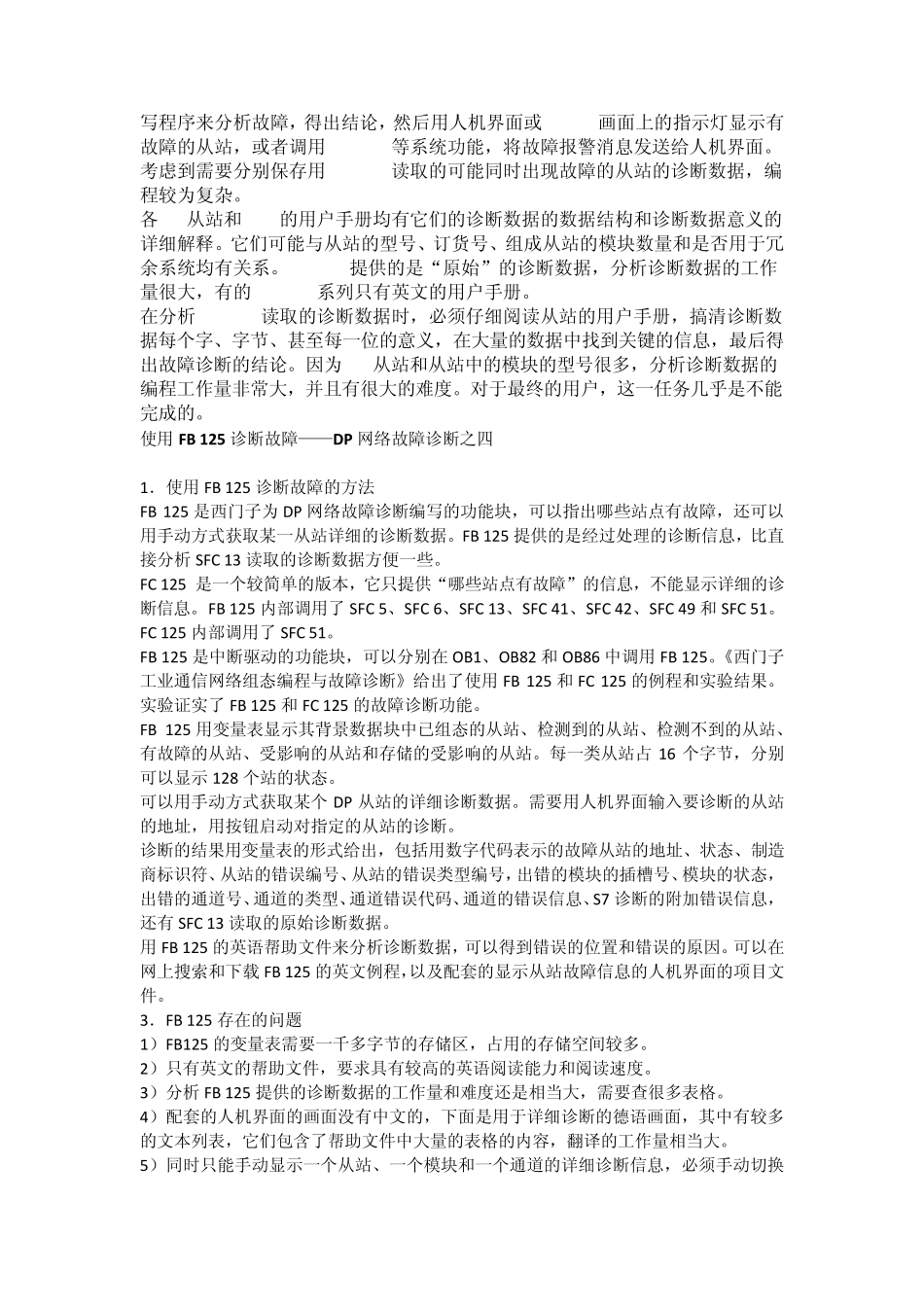

DP网路故障诊断_第2页
2/11

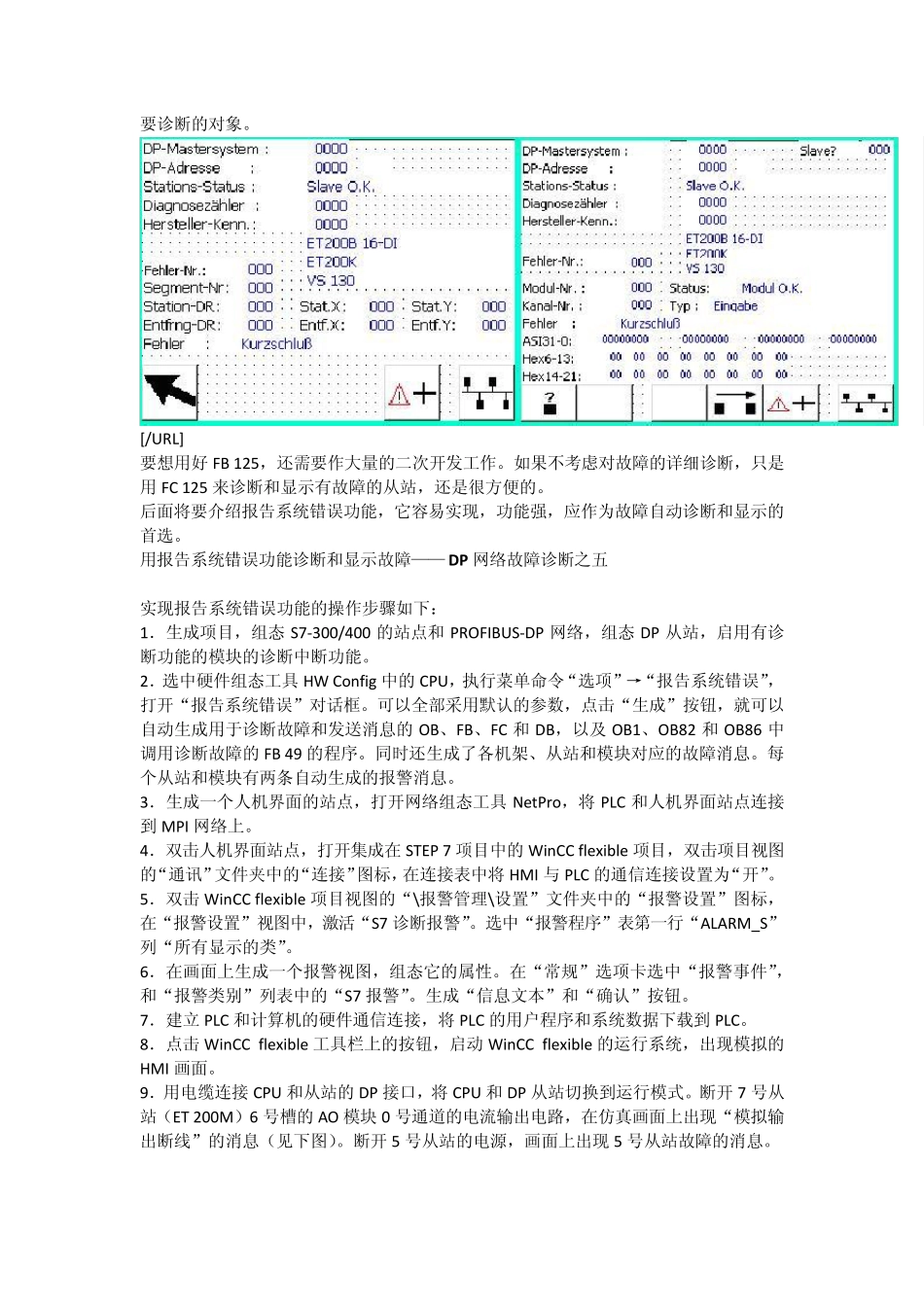

DP网路故障诊断_第3页
3/11
用模块上的LED 诊断DP 网络的故障——DP 网络故障诊断之二 PROFIBUS-DP 是应用最广的现场总线,网络控制系统的故障诊断比集中式控制系统难得多。S7-300/400 提供了多种多样的故障诊断和故障显示的方法,供用户检查和定位网络控制系统的故障。我在 6 月 13 的日志中介绍了用STEP 7 诊断网络故障的方法。今后将陆续介绍其他网络故障诊断和显示的方法。 CPU、DP 从站和信号模块上的LED(发光二极管)提供了定位故障的基本信息。这种诊断方法简单、方便、直观,但是某些 LED 给出的故障信号可能很笼统,需要进一步使用其他诊断方法,例如用STEP 7 的快速视图、诊断视图和模块信息进行诊断,才能获得具体、准确的诊断信息。如果控制系统的分布范围很宽,查看所有设备的LED 也很费时费事。 下面重点介绍与 S7-300 的故障诊断有关的LED: 1)SF(系统错误/故障,红色):在 CPU 有硬件故障或软件错误时亮。可能的故障包括硬件故障、固件故障、存储卡故障、外部 I/O 故障、上电时电池有故障或没有后备电池、编程错误、参数设置错误、计算错误和时间错误等。 2)BF(总线错误,红色)LED 常亮:总线故障(硬件故障),DP 接口故障,多 DP 主站模式下不同的传输速率,DP 接口(设置为从站/主站)被激活时总线短路。应检查总线电缆有无短路或断路,查看诊断信息,改正原有的组态。 3)BF LED 闪烁,CPU 作 DP 主站。可能的原因:连接的站有故障、无法访问至少一个已组态的从站、错误的项目组态。应检查总线电缆是否已连接到 CPU,总线是否断开。CPU启动时如果 LED 不停止闪烁,应检查 DP 从站,或查看 DP 从站的诊断数据。 4)BF LED 闪烁,CPU 是活动的DP 从站。可能的原因:超过了响应监视时间、DP 通信中断、错误的PROFIBUS 地址和错误的项目组态。应检查 CPU、确认总线连接器是否安装正确、检查连接 DP 主站的总线电缆是否断路,检查组态数据和参数。 5)BF2/BF3 LED 常亮:PROFINET 接口故障。不能通信,例如,作为 IO 控制器的CPU 与交换机或子网的连接断开、传输速率错误、未设置全双工模式。 BF2/BF3 LED 闪烁:PROFINET 接口连接的I/O 设备有故障,至少一个已分配的I/O 设备无法寻址,项目组态错误。 S7-400 CPU 的系统故障分为 INTF(内部故障)和 EXTF(外部故障)LED。每个 DP 接口有一个总线故障LED。 可以在《CPU 31xC 和 CPU 31x 安装操作手册》和《S7-400 ...
