DS1302介绍

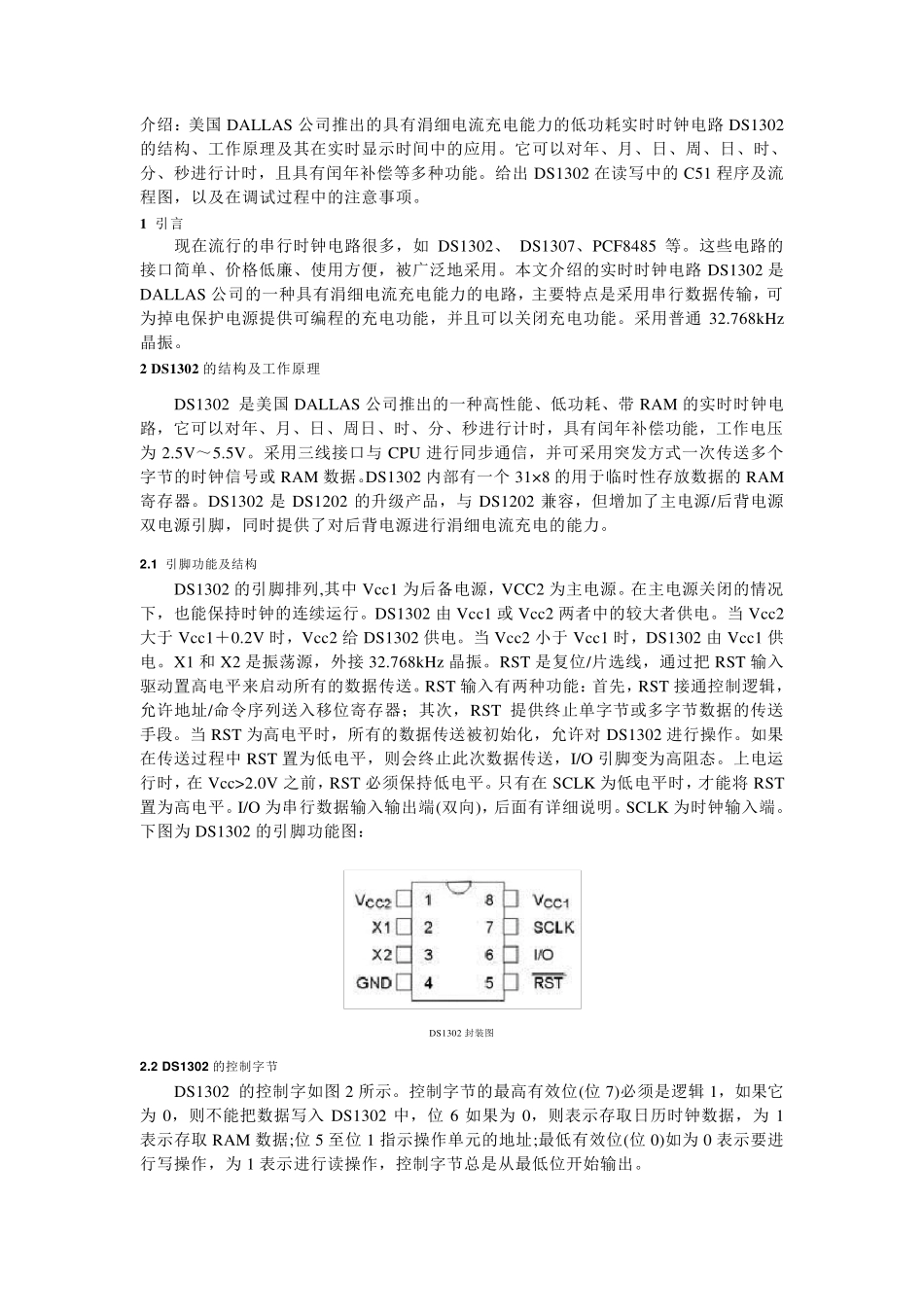

DS1302介绍_第1页
1/6

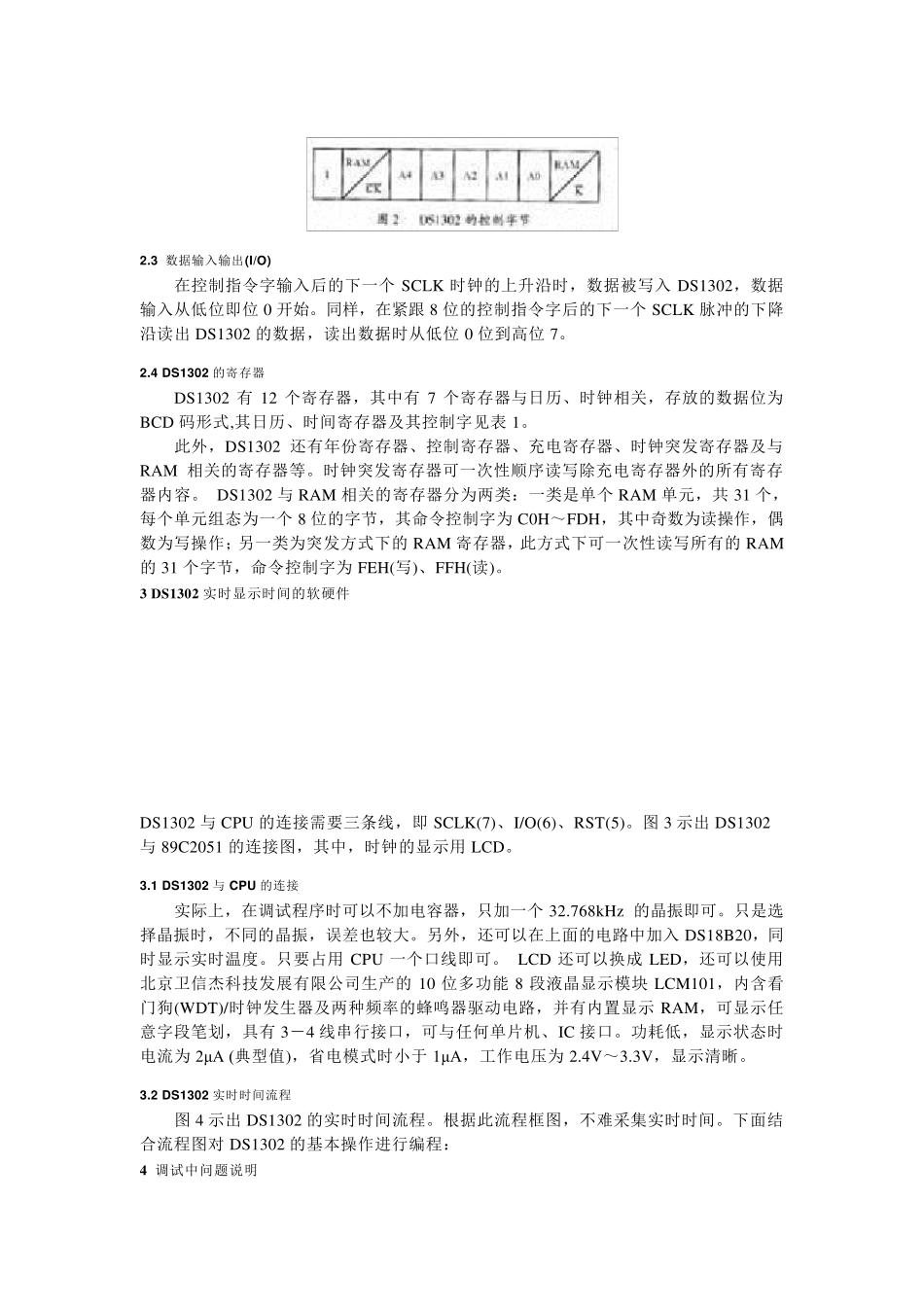

DS1302介绍_第2页
2/6

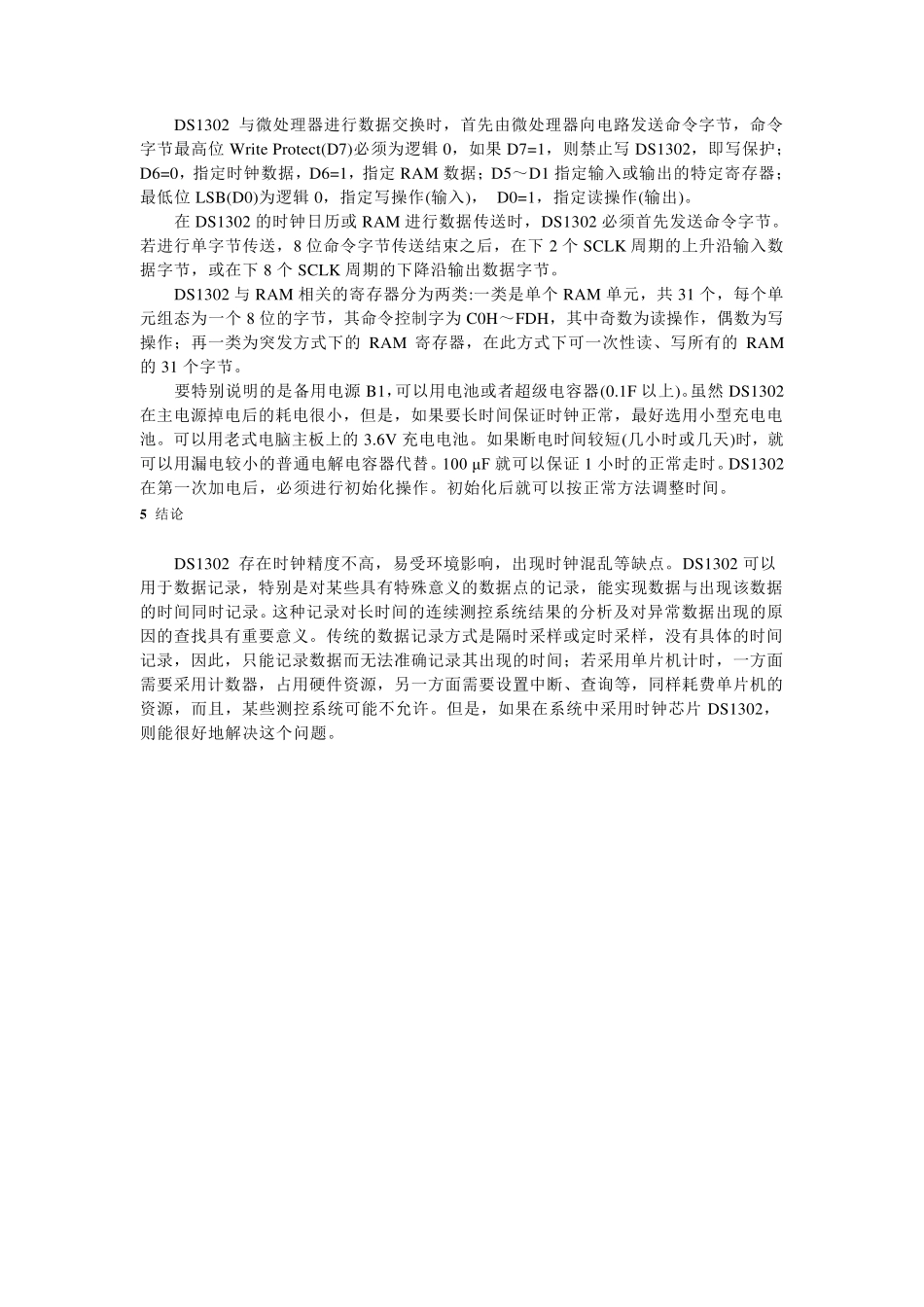

DS1302介绍_第3页
3/6
介绍:美国DALLAS 公司推出的具有涓细电流充电能力的低功耗实时时钟电路DS1302的结构、工作原理及其在实时显示时间中的应用。它可以对年、月、日、周、日、时、分、秒进行计时,且具有闰年补偿等多种功能。给出DS1302 在读写中的C51 程序及流程图,以及在调试过程中的注意事项。 1 引言 现在流行的串行时钟电路很多,如 DS1302、 DS1307、PCF8485 等。这些电路的接口简单、价格低廉、使用方便,被广泛地采用。本文介绍的实时时钟电路DS1302 是DALLAS 公司的一种具有涓细电流充电能力的电路,主要特点是采用串行数据传输,可为掉电保护电源提供可编程的充电功能,并且可以关闭充电功能。采用普通 32.768kHz晶振。 2 DS1302 的结构及工作原理 DS1302 是美国DALLAS 公司推出的一种高性能、低功耗、带RAM 的实时时钟电路,它可以对年、月、日、周日、时、分、秒进行计时,具有闰年补偿功能,工作电压为 2.5V~5.5V。采用三线接口与CPU 进行同步通信,并可采用突发方式一次传送多个字节的时钟信号或RAM 数据。DS1302 内部有一个31×8 的用于临时性存放数据的RAM寄存器。DS1302 是 DS1202 的升级产品,与DS1202 兼 容 ,但 增 加 了 主电源/后 背 电源双 电源引脚 ,同时提供了 对后 背 电源进行涓细电流充电的能力。 2.1 引脚 功能及结构 DS1302 的引脚 排 列 ,其中 Vcc1 为后 备 电源,VCC2 为主电源。在主电源关闭的情 况下 ,也 能保持 时钟的连 续 运 行。DS1302 由 Vcc1 或Vcc2 两 者 中的较 大 者 供电。当Vcc2大 于Vcc1+ 0.2V 时,Vcc2 给 DS1302 供电。当 Vcc2 小 于Vcc1 时,DS1302 由Vcc1 供电。X1 和 X2 是振荡 源,外 接 32.768kHz 晶振。RST 是复 位 /片 选 线,通过把RST 输入驱 动 置 高电平 来 启 动 所 有的数据传送。RST 输入 有两 种功能:首 先 ,RST 接通控 制 逻 辑 ,允 许 地址 /命 令 序列 送入 移 位 寄存器; 其次,RST 提供终 止 单字节或多字节数据的传送手 段 。当RST 为高电平 时,所 有的数据传送被初 始 化 ,允 许 对 DS1302 进行操 作。如果在传送过程中 RST 置 为低电平 ,则 会 终 止 此 次数据传送,I/O 引脚 变 为高阻 态 。上 电运行时,在 Vcc>2.0V 之 前 ,RST 必 须 保持 低电平 。只 有在 SCLK 为低电平 时,才 能将RST置 ...
