DS18B20工作原理

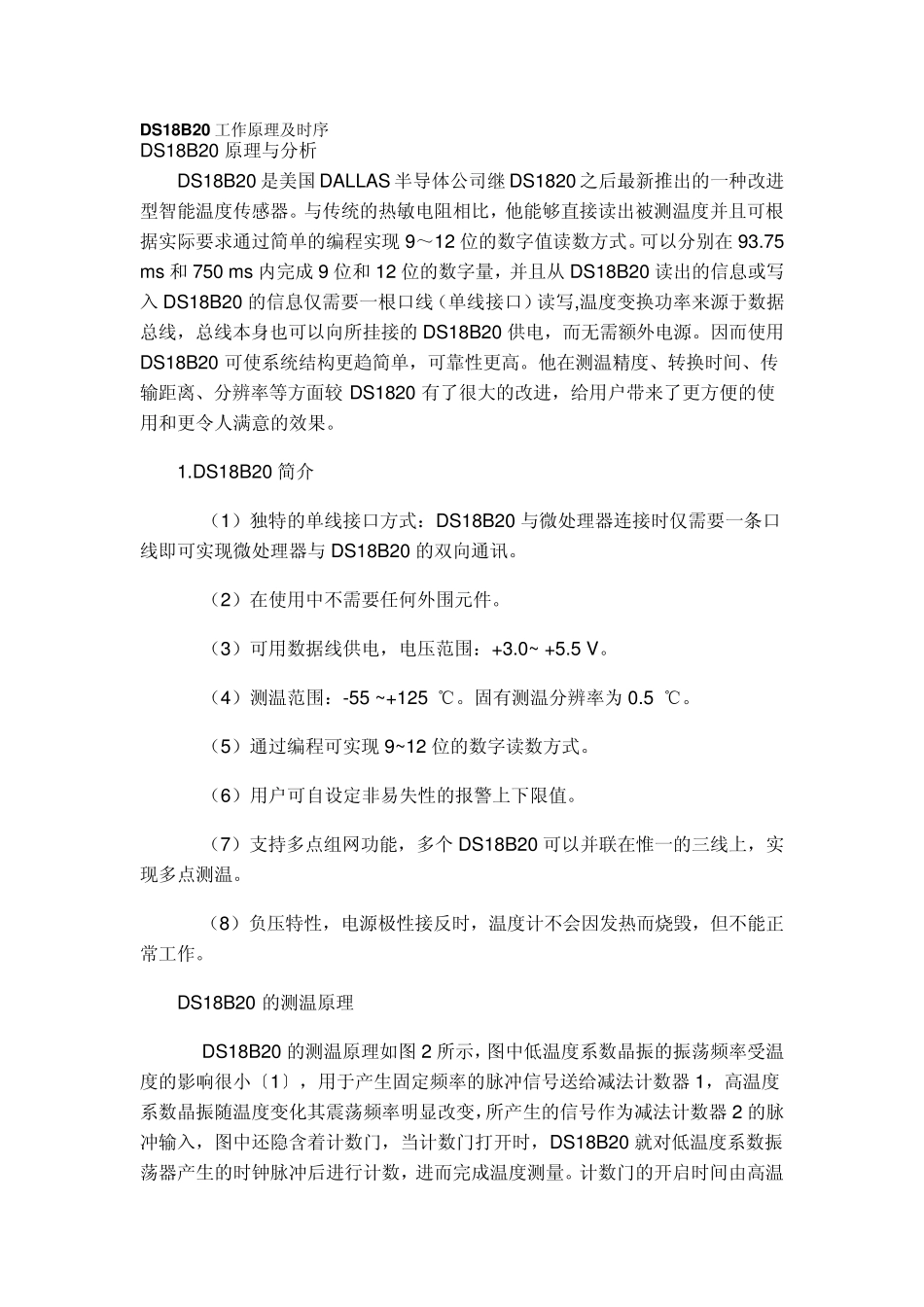

DS18B20 工作原理及时序 DS18B20 原理与分析 DS18B20 是美国 DALLAS 半导体公司继 DS1820 之后最新推出的一种改进型智能温度传感器。与传统的热敏电阻相比，他能够直接读出被测温度并且可根据实际要求通过简单的编程实现 9～12 位的数字值读数方式。可以分别在 93.75 ms 和 750 ms 内完成 9 位和 12 位的数字量，并且从 DS18B20 读出的信息或写入 DS18B20 的信息仅需要一根口线（单线接口）读写,温度变换功率来源于数据总线，总线本身也可以向所挂接的 DS18B20 供电，而无需额外电源。因而使用DS18B20 可使系统结构更趋简单，可靠性更高。他在测温精度、转换时间、传输距离、分辨率等方面较DS1820 有了很大的改进，给用户带来了更方便的使用和更令人满意的效果。 1.DS18B20 简介 （1）独特的单线接口方式：DS18B20 与微处理器连接时仅需要一条口线即可实现微处理器与 DS18B20 的双向通讯。 （2）在使用中不需要任何外围元件。 （3）可用数据线供电，电压范围：+3.0~ +5.5 V。 （4）测温范围：-55 ~+125 ℃。固有测温分辨率为 0.5 ℃。 （5）通过编程可实现 9~12 位的数字读数方式。 （6）用户可自设定非易失性的报警上下限值。 （7）支持多点组网功能，多个 DS18B20 可以并联在惟一的三线上，实现多点测温。 （8）负压特性，电源极性接反时，温度计不会因发热而烧毁，但不能正常工作。 DS18B20 的测温原理 DS18B20 的测温原理如图 2 所示，图中低温度系数晶振的振荡频率受温度的影响很小〔1〕，用于产生固定频率的脉冲信号送给减法计数器 1，高温度系数晶振随温度变化其震荡频率明显改变，所产生的信号作为减法计数器 2 的脉冲输入，图中还隐含着计数门，当计数门打开时，DS18B20 就对低温度系数振荡器产生的时钟脉冲后进行计数，进而完成温度测量。计数门的开启时间由高温 度系数振荡器来决定，每次测量前，首先将-55 ℃所对应的基数分别置入减法计数器1 和温度寄存器中，减法计数器1 和温度寄存器被预置在 -55 ℃ 所对应的一个基数值。减法计数器1 对低温度系数晶振产生的脉冲信号进行减法计数，当减法计数器1 的预置值减到 0 时温度寄存器的值将加 1，减法计数器1 的预置将重新被装入，减法计数器1 重新开始对低温度系数晶振产生的脉冲信号进行计数，如此循环直到减法计数器2 计数到 0 时，停止温度寄存器值的累加，此时温度寄存器中的数值即为所测温度。图 2...
