DSPGPIO相关寄存器的设置最详细的一份资料了

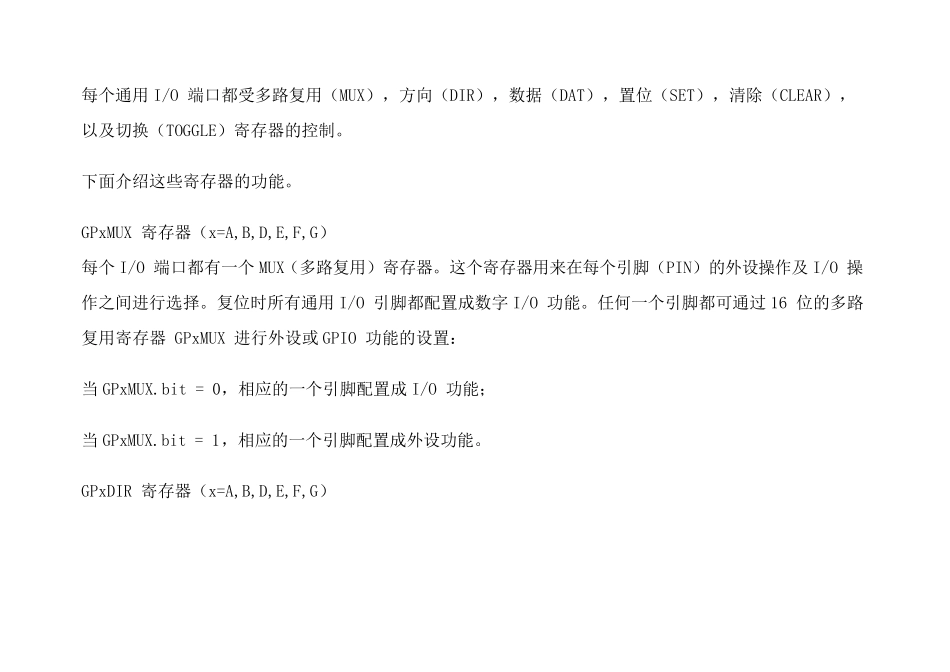

DSPGPIO相关寄存器的设置最详细的一份资料了_第1页
1/6

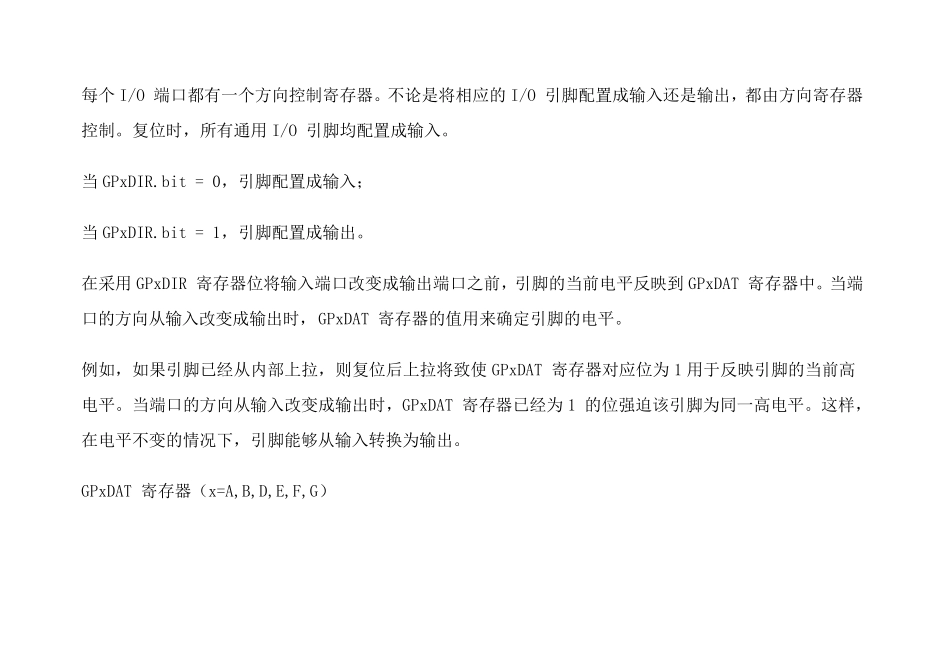

DSPGPIO相关寄存器的设置最详细的一份资料了_第2页
2/6

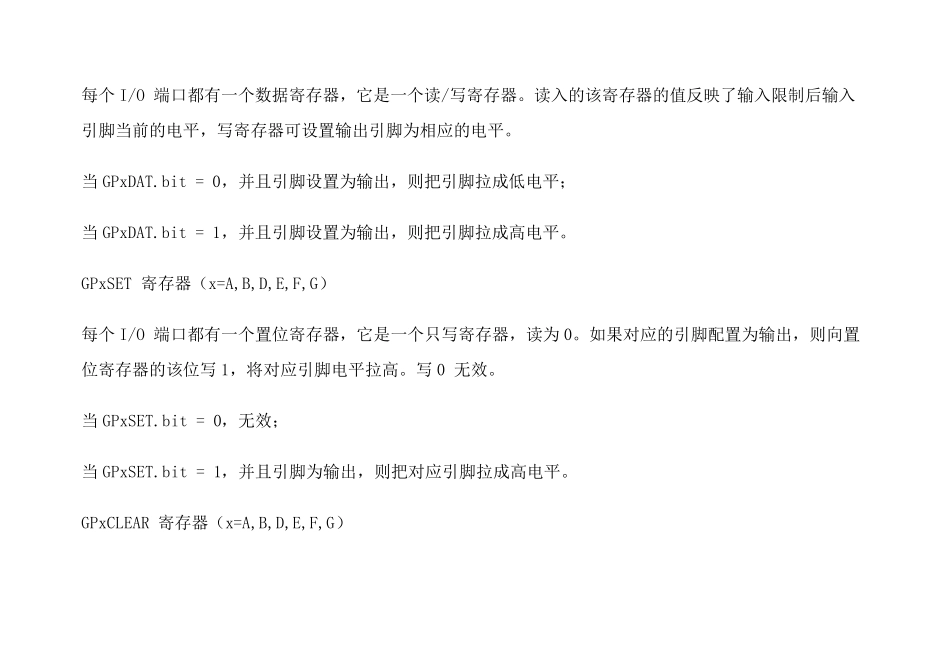

DSPGPIO相关寄存器的设置最详细的一份资料了_第3页
3/6
每个通用I/O 端口都受多路复用(MUX),方向(DIR),数据(DAT),置位(SET),清除(CLEAR),以及切换(TOGGLE)寄存器的控制。 下面介绍这些寄存器的功能。 GPxMUX 寄存器(x=A,B,D,E,F,G) 每个I/O 端口都有一个MUX(多路复用)寄存器。这个寄存器用来在每个引脚(PIN)的外设操作及I/O 操作之间进行选择。复位时所有通用I/O 引脚都配置成数字 I/O 功能。任何一个引脚都可通过 16 位的多路复用寄存器 GPxMUX 进行外设或 GPIO 功能的设置: 当 GPxMUX.bit = 0,相应的一个引脚配置成 I/O 功能; 当 GPxMUX.bit = 1,相应的一个引脚配置成外设功能。 GPxDIR 寄存器(x=A,B,D,E,F,G) 每个I/O 端口都有一个方向控制寄存器。不论是将相应的 I/O 引脚配置成输入还是输出,都由方向寄存器控制。复位时,所有通用 I/O 引脚均配置成输入。 当 GPxDIR.bit = 0,引脚配置成输入; 当 GPxDIR.bit = 1,引脚配置成输出。 在采用 GPxDIR 寄存器位将输入端口改变成输出端口之前,引脚的当前电平反映到 GPxDAT 寄存器中。当端口的方向从输入改变成输出时,GPxDAT 寄存器的值用来确定引脚的电平。 例如,如果引脚已经从内部上拉,则复位后上拉将致使 GPxDAT 寄存器对应位为 1 用于反映引脚的当前高电平。当端口的方向从输入改变成输出时,GPxDAT 寄存器已经为 1 的位强迫该引脚为同一高电平。这样,在电平不变的情况下,引脚能够从输入转换为输出。 GPxDAT 寄存器(x=A,B,D,E,F,G) 每个I/O 端口都有一个数据寄存器,它是一个读/写寄存器。读入的该寄存器的值反映了输入限制后输入引脚当前的电平,写寄存器可设置输出引脚为相应的电平。 当 GPxDAT.bit = 0,并且引脚设置为输出,则把引脚拉成低电平; 当 GPxDAT.bit = 1,并且引脚设置为输出,则把引脚拉成高电平。 GPxSET 寄存器(x=A,B,D,E,F,G) 每个I/O 端口都有一个置位寄存器,它是一个只写寄存器,读为 0。如果对应的引脚配置为输出,则向置位寄存器的该位写1,将对应引脚电平拉高。写0 无效。 当 GPxSET.bit = 0,无效; 当 GPxSET.bit = 1,并且引脚为输出,则把对应引脚拉成高电平。 GPxCLEAR 寄存器(x=A,B,D,E,F,G) 每个I/O 端口都有一个清除寄存器,它是一个只写寄存器,读为0。如果对应的引脚配置为输出,则向清除寄存器的该位写1,将把对应引脚拉成低电平。写0 则无效。 当 GPxCLEAR.bit = 0,...
