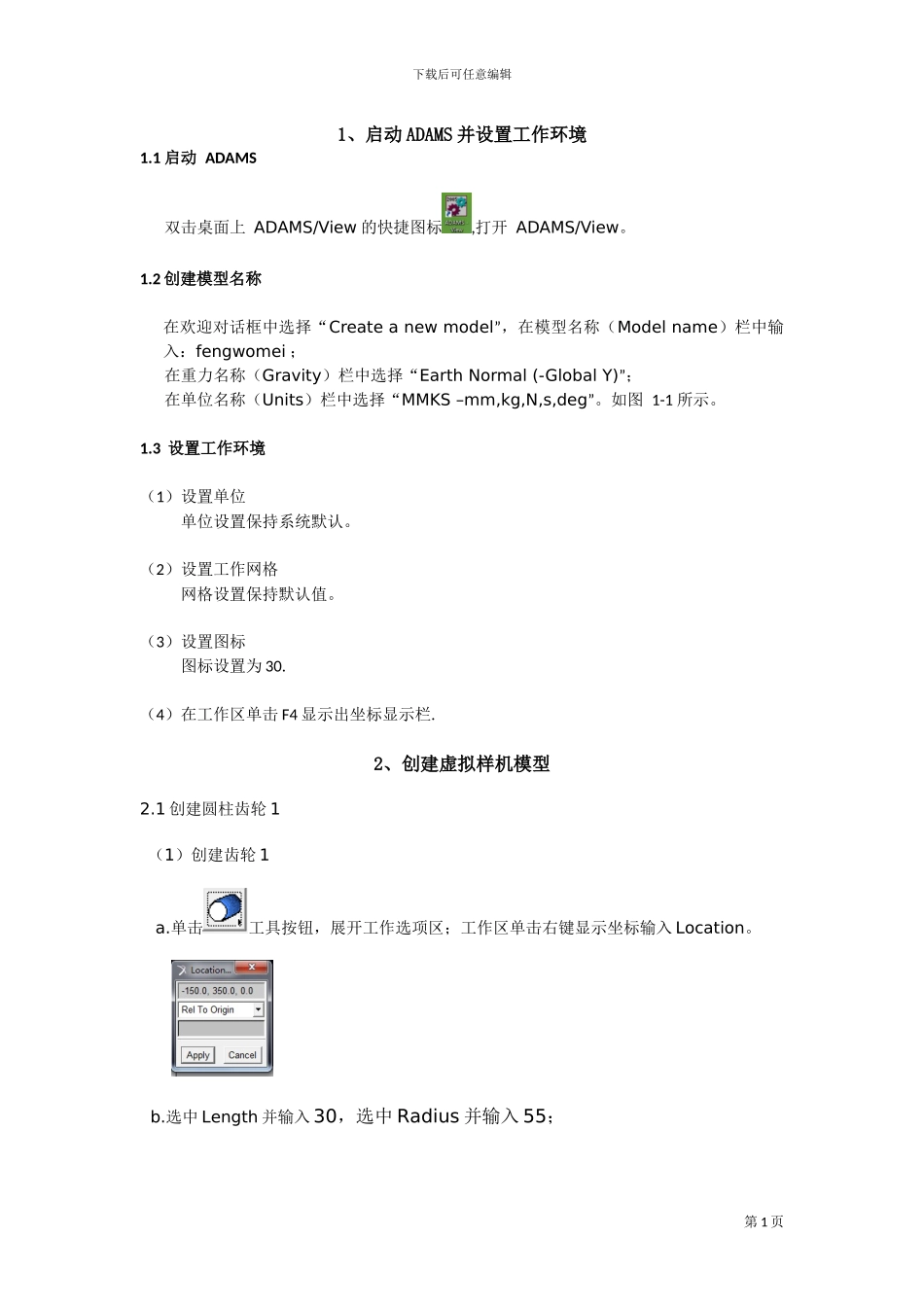

下载后可任意编辑1、启动 ADAMS 并设置工作环境1.1 启动 ADAMS 双击桌面上 ADAMS/View 的快捷图标,打开 ADAMS/View。1.2 创建模型名称在欢迎对话框中选择“Create a new model”，在模型名称（Model name）栏中输入：fengwomei ；在重力名称（Gravity）栏中选择“Earth Normal (-Global Y)”；在单位名称（Units）栏中选择“MMKS –mm,kg,N,s,deg”。如图 1-1 所示。 1.3 设置工作环境 （1）设置单位单位设置保持系统默认。（2）设置工作网格网格设置保持默认值。（3）设置图标图标设置为 30.（4）在工作区单击 F4 显示出坐标显示栏.2、创建虚拟样机模型2.1 创建圆柱齿轮 1（1）创建齿轮 1a.单击工具按钮，展开工作选项区；工作区单击右键显示坐标输入 Location。 b.选中 Length 并输入 30，选中 Radius 并输入 55；第 1 页下载后可任意编辑c.在 location 里输入第一个定位 marker 点的坐标：（0，0，-15），单击enter,再输入第二个 marker 点坐标：（0，0，15）单击 enter。则齿轮1 被创建。将圆柱的名称更为：gear1.（2）齿轮 1 的几何特征的修改a.右击 gear1 弹出快捷菜单，选择 Cylinder:cylinder_1|Modify 菜单项，弹出 geomotry modify shape cylinder 对话框；b．在对话框中，将 side count for body 和 segment count for ends 都改为 50；c.单击 ok 按钮即完成齿轮 1 的几何特征修改。2.2 创建圆柱齿轮 2（1）创建齿轮 2a.单击工具按钮，展开工作选项区； b.选中 Length 并输入 20，选中 Radius 并输入 275；c.在 location 里输入第一个定位 marker 点的坐标：（330，0，-10），单击 enter,再输入第二个 marker 点坐标：（330，0，10）单击 enter。则齿轮 2 被创建。将圆柱的名称更为：gear2.（2）齿轮 2 的几何特征的修改a.右击 gear2 弹出快捷菜单，选择 Cylinder:cylinder_1|Modify 菜单项，弹出 geomotry modify shape cylinder 对话框；b．在对话框中，将 side count for body 和 segment count for ends 都改为 50；c.单击 ok 按钮即完成齿轮 2 的几何特征修改。（3）创建标记孔第 2 页下载后可任意编辑在仿真机构是，为了能清楚的看见齿轮 2 的运动，特别在其上创建一个半径为 20mm 的通孔。a. 单击 add a hole工具按钮，展开工作选项区；b. 选中 depth，输入 20；c. 单击 gear2；d. 单...
