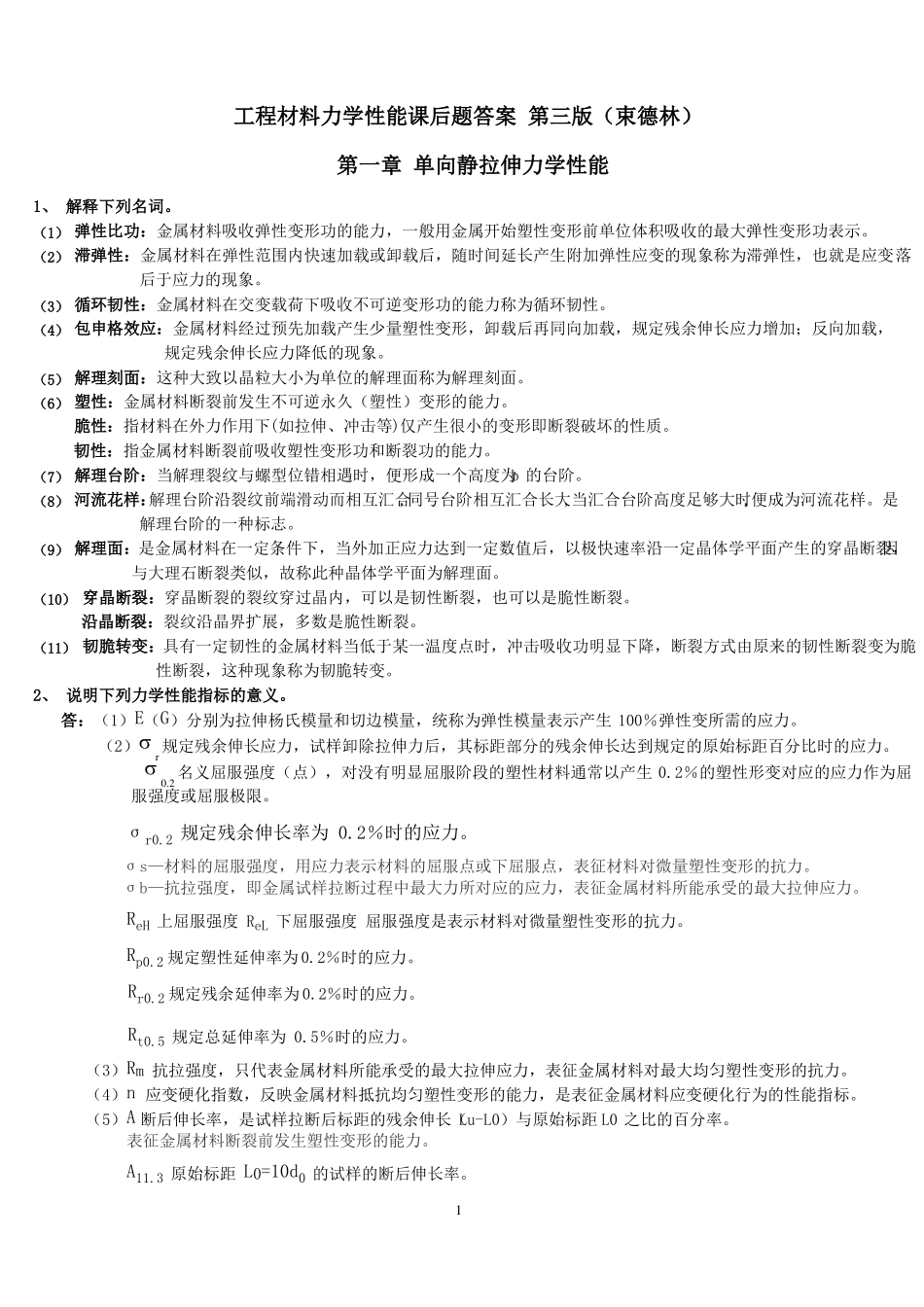

工程材料力学性能课后题答案 第三版（束德林）第一章 单向静拉伸力学性能1、 解释下列名词。（1） 弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。（2） 滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。（3） 循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。（4） 包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。（5） 解理刻面：这种大致以晶粒大小为单位的解理面称为解理刻面。（6） 塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。脆性：指材料在外力作用下(如拉伸、冲击等)仅产生很小的变形即断裂破坏的性质。韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。（7） 解理台阶：当解理裂纹与螺型位错相遇时，便形成一个高度为 b 的台阶。（8） 河流花样：解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。是解理台阶的一种标志。（9） 解理面：是金属材料在一定条件下，当外加正应力达到一定数值后，以极快速率沿一定晶体学平面产生的穿晶断裂，因与大理石断裂类似，故称此种晶体学平面为解理面。（10） 穿晶断裂：穿晶断裂的裂纹穿过晶内，可以是韧性断裂，也可以是脆性断裂。沿晶断裂：裂纹沿晶界扩展，多数是脆性断裂。（11） 韧脆转变：具有一定韧性的金属材料当低于某一温度点时，冲击吸收功明显下降，断裂方式由原来的韧性断裂变为脆性断裂，这种现象称为韧脆转变。2、 说明下列力学性能指标的意义。答：（1）E（G）分别为拉伸杨氏模量和切边模量，统称为弹性模量表示产生 100％弹性变所需的应力。（2）r 规定残余伸长应力，试样卸除拉伸力后，其标距部分的残余伸长达到规定的原始标距百分比时的应力。0.2 名义屈服强度（点），对没有明显屈服阶段的塑性材料通常以产生 0.2％的塑性形变对应的应力作为屈服强度或屈服极限。σr0.2 规定残余伸长率为 0.2％时的应力。σs—材料的屈服强度，用应力表示材料的屈服点或下屈服点，表征材料对微量塑性变形的抗力。σb—抗拉强度，即金属试样拉断过程中最大力所对应的应力，表征金属材料所能承受的最大拉伸应力。ReH 上屈服强度 ReL 下屈服强度 屈服强...
