差动放大器试验报告

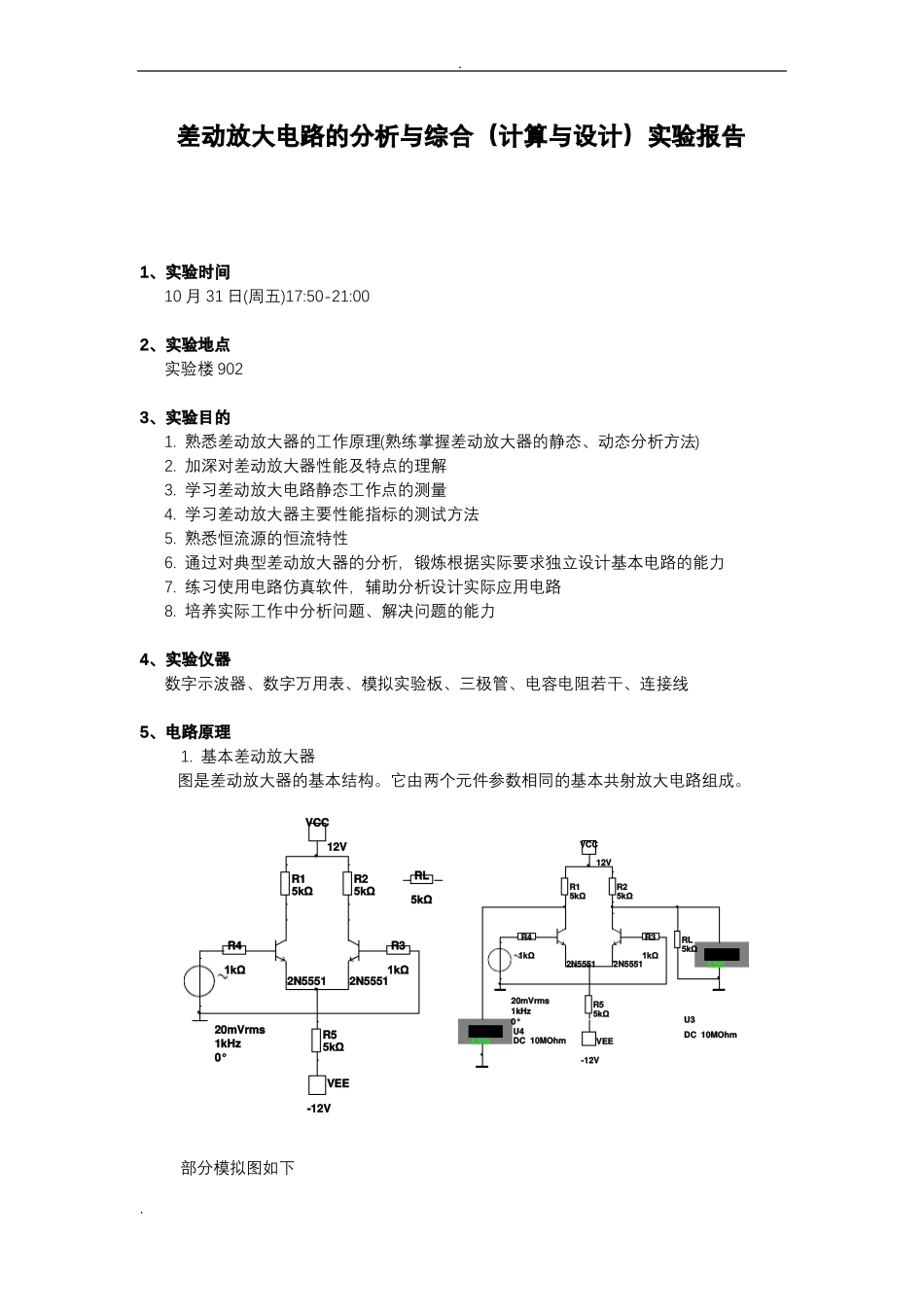

.差动放大电路的分析与综合（计算与设计）实验报告1、实验时间10 月 31 日(周五)17:50-21:002、实验地点实验楼 9023、实验目的1. 熟悉差动放大器的工作原理(熟练掌握差动放大器的静态、动态分析方法)2. 加深对差动放大器性能及特点的理解3. 学习差动放大电路静态工作点的测量4. 学习差动放大器主要性能指标的测试方法5. 熟悉恒流源的恒流特性6. 通过对典型差动放大器的分析，锻炼根据实际要求独立设计基本电路的能力7. 练习使用电路仿真软件，辅助分析设计实际应用电路8. 培养实际工作中分析问题、解决问题的能力4、实验仪器数字示波器、数字万用表、模拟实验板、三极管、电容电阻若干、连接线5、电路原理1. 基本差动放大器图是差动放大器的基本结构。它由两个元件参数相同的基本共射放大电路组成。VCCVCC12V12VRLR1R2R1R25kΩ5kΩ5kΩ5kΩ5kΩR4R3RLR4R35kΩ1kΩ1kΩ3.2372N55512N55511kΩ1kΩ2N55512N555120mVrmsR51kHz5kΩU30°U420mVrmsDC 10MOhmR56.318DC 10MOhmVEE1kHz5kΩ-12V0°VEE-12V部分模拟图如下+V+V..1.直流分析数据分析内容空载双出单出IBQ4.010-3mA4.010-3mA4.010-3mAICQ1.13mA1.13mA1.13mAUCQ6.4V6.4V3.2VUCEQ7.1V7.1V3.9V2.直流分析仿真数据分析内容空载双出单出IBQ8.910-3mA8.910-3mA9.010-3mAICQ1.12mA1.12mA1.10mAUCQ6.4V6.4V3.2VUCEQ7.1V7.1V4.0V3.交流分析数据分析内容空载双出单出Au-189-93.3-46.7Ri15k15k15kRo10k10k5kKCMR184.24.交流分析仿真数据分析内容空载双出单出Au-179.4-90.1-45.5Ri15k15k15kRo10k10k5kKCMR189.42.4.2. 具有平衡电位器的差动放大器..图是差动放大器的结构。它由两个元件参数相近的基本共射放大电路组成。VCC12VR15kΩR25kΩRL5kΩR3R41kΩ2N55511kΩ2N5551R6100ΩKey=A50%20mVrms1kHz0°R55kΩVEE-12V1.直流分析数据分析内容空载双出单出IBQ4.010-3mA4.010-3mA4.010-3mAICQ1.13mA1.13mA1.13mAUCQ6.4V6.4V3.2VU CEQ7.1V7.1V3.9V2.直流分析仿真数据分析内容空载双出单出IBQ8.810-3mA8.810-3mA9.810-3mAICQ1.12mA1.12mA1.11mAUCQ6.4V6.4V3.2VU CEQ7.1V7.1V4.0V3.交流分析数据分析内容空载双出单出Au-93-46.5-23.3RiRo10k10k5kKCMR0065.130.130.130.14.交流分析仿真数据分析内容空载双出单出Au-89.4-45.9-21.8RiRo10k10k5kKCMR0067.430.130.130.12.4.3. 具有恒流源的差动放大器..图 2-3 是差动放大器的结...
