冲压工艺及模具设计--实验指导书

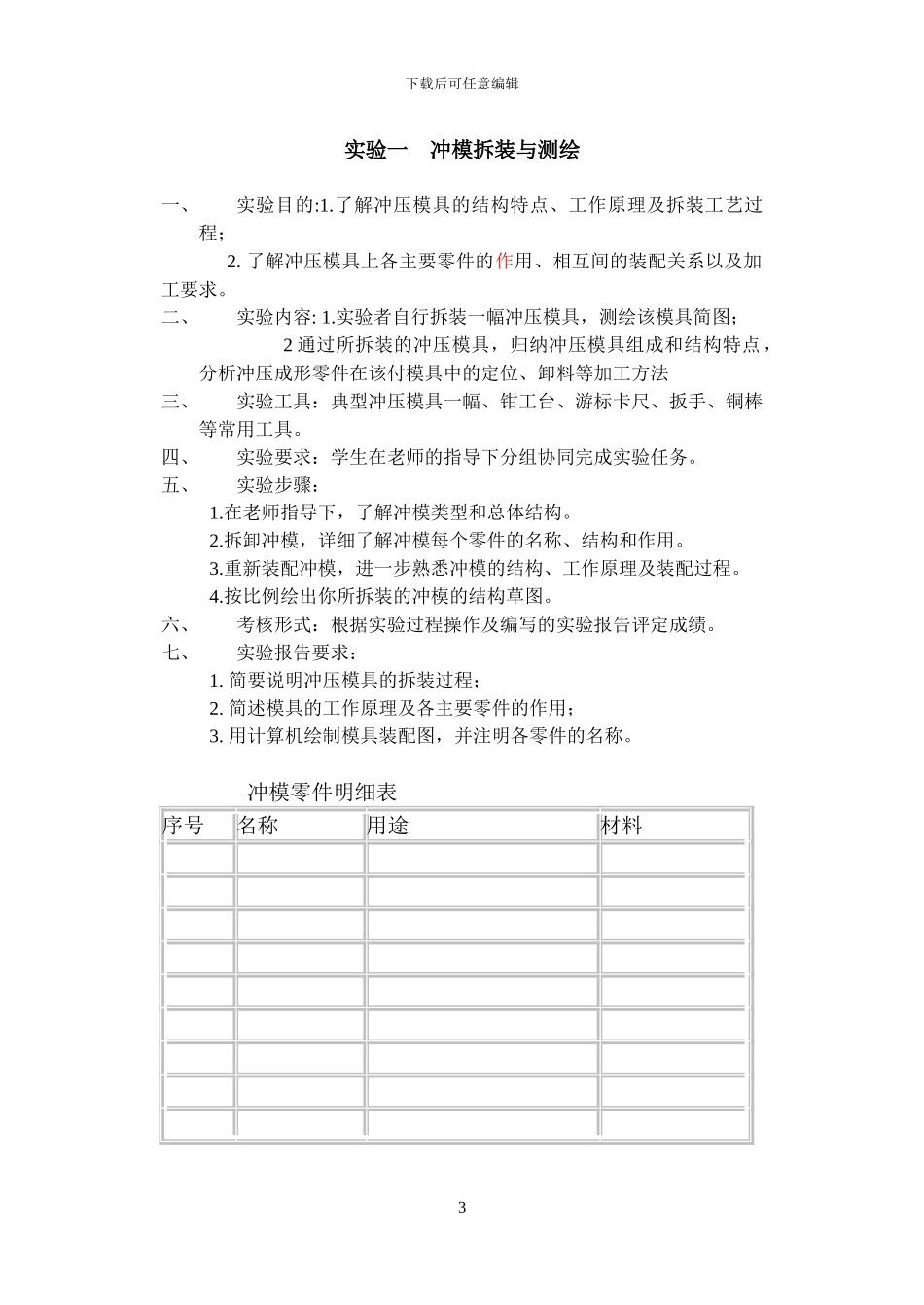

下载后可任意编辑《冲压工艺及模具设计》实验指导书广东工业大学材料与能源学院2024 年 3 月1下载后可任意编辑目 录实验一 BHB-80A 型板料试验机的结构原理与操作…… 3实验二 冲杯实验……………………………………10实验三 扩孔实验……………………………………13实验四 冲模拆装与测绘 ……………………………152下载后可任意编辑实验一 冲模拆装与测绘一、实验目的:1.了解冲压模具的结构特点、工作原理及拆装工艺过程； 2. 了解冲压模具上各主要零件的作用、相互间的装配关系以及加工要求。二、实验内容: 1.实验者自行拆装一幅冲压模具，测绘该模具简图；2 通过所拆装的冲压模具，归纳冲压模具组成和结构特点，分析冲压成形零件在该付模具中的定位、卸料等加工方法三、实验工具：典型冲压模具一幅、钳工台、游标卡尺、扳手、铜棒等常用工具。四、实验要求：学生在老师的指导下分组协同完成实验任务。五、实验步骤：1.在老师指导下，了解冲模类型和总体结构。2.拆卸冲模，详细了解冲模每个零件的名称、结构和作用。3.重新装配冲模，进一步熟悉冲模的结构、工作原理及装配过程。4.按比例绘出你所拆装的冲模的结构草图。六、考核形式：根据实验过程操作及编写的实验报告评定成绩。七、实验报告要求：1. 简要说明冲压模具的拆装过程； 2. 简述模具的工作原理及各主要零件的作用；3. 用计算机绘制模具装配图，并注明各零件的名称。 冲模零件明细表序号名称用途材料 3下载后可任意编辑 实验二 BHB-80A 型板料试验机的结构原理与操作一，实验目的：了解实验机的基本构造原理，掌握对它的基本操作。二，试验设备：BHB-80A 型板料试验机三，试验机的功能 试验机是国产的板料试验机。其功能齐全，能进行液压胀形，刚性模胀形，冲杯（拉深），扩孔（KWI），杯突（IE），锥杯（CCV）等实验，还可以做双向拉深应力－应变曲线，成形极限图（FLD）及液压胀形应变分布等实验。配合其他试验手段可以对金属薄板进行从“宏观”到“微观”的多种实验讨论工作。四，主要技术参数1，最大刚性模冲压力 300KN2, 最大液压胀形压力 32Mpa3，最大压边力 500KN4，刚性模和冲压模行程 100mm5，系统最大液压 35Mpa6，最高压力 40Mpa五，执行机构（模具）结构介绍 4下载后可任意编辑图 1 是执行机构的结构示意图，执行机构由模筒 1、压边活塞 2、中心活塞 3、模底 4 及凹模组成。其中有液压油的三个空间：I. －压边液压工作空间 ...
