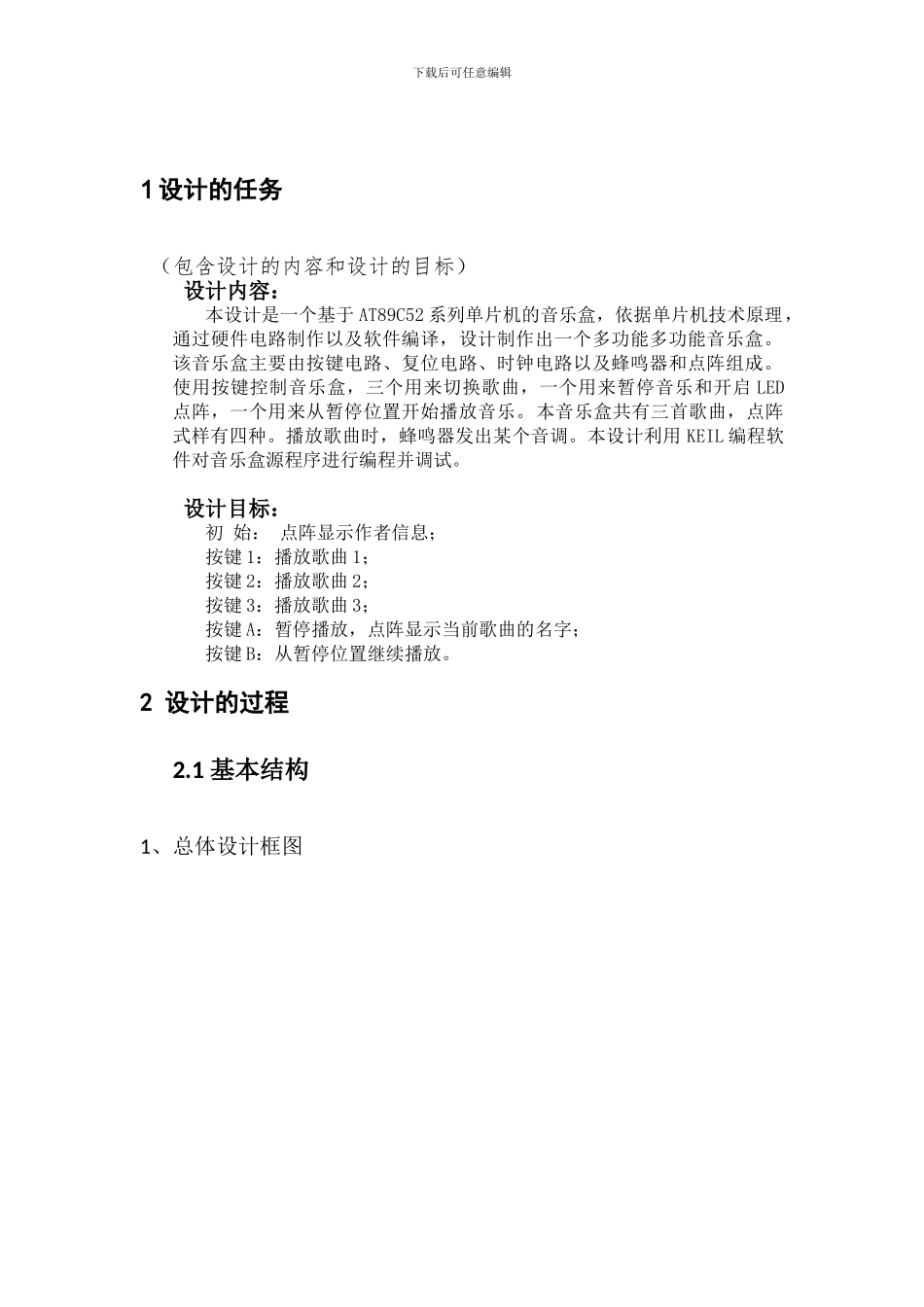

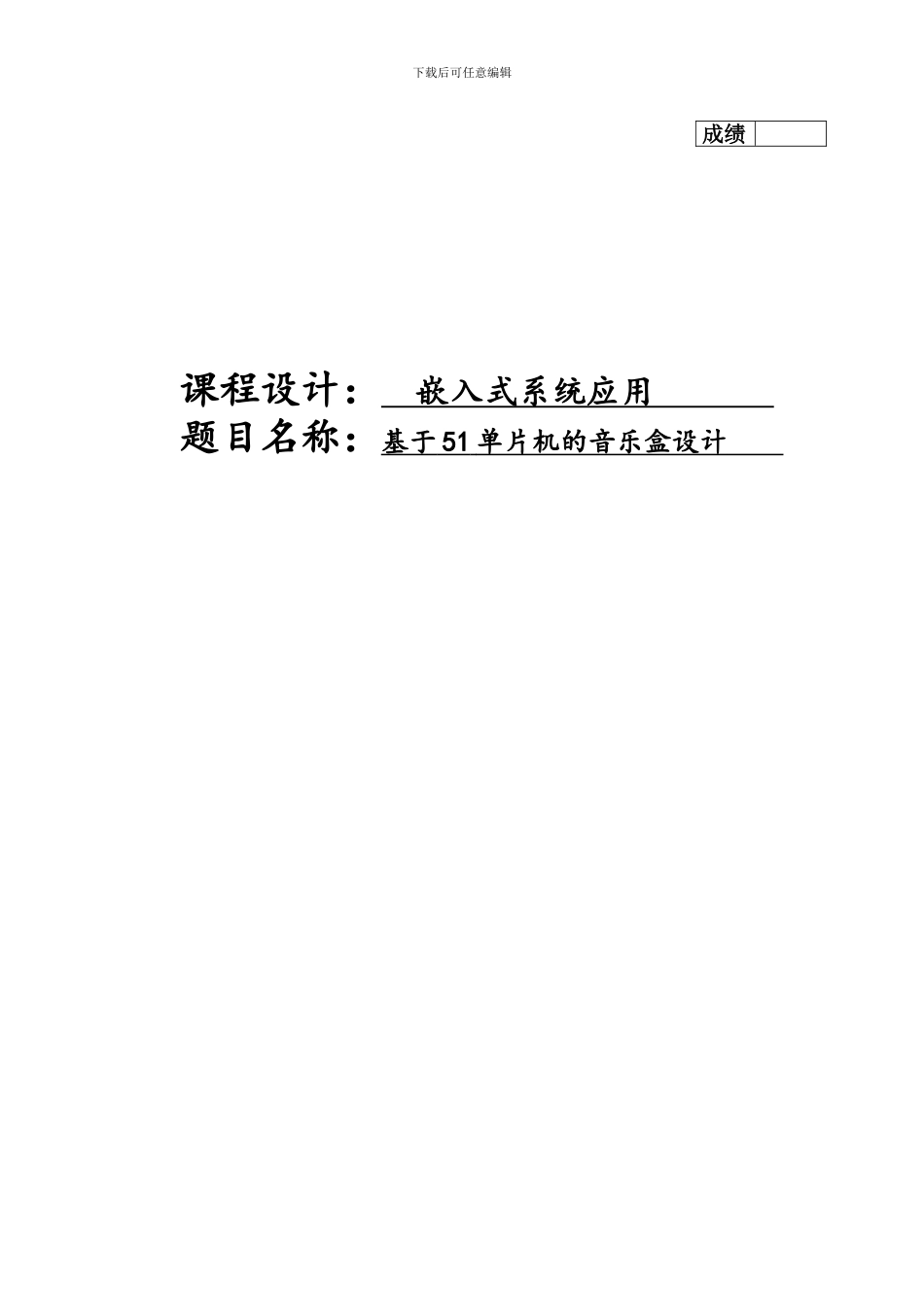

下载后可任意编辑成绩 课程设计： 嵌入式系统应用 题目名称：基于 51 单片机的音乐盒设计 下载后可任意编辑1 设计的任务 （包含设计的内容和设计的目标） 设计内容：本设计是一个基于 AT89C52 系列单片机的音乐盒，依据单片机技术原理，通过硬件电路制作以及软件编译，设计制作出一个多功能多功能音乐盒。该音乐盒主要由按键电路、复位电路、时钟电路以及蜂鸣器和点阵组成。使用按键控制音乐盒，三个用来切换歌曲，一个用来暂停音乐和开启 LED点阵，一个用来从暂停位置开始播放音乐。本音乐盒共有三首歌曲，点阵式样有四种。播放歌曲时，蜂鸣器发出某个音调。本设计利用 KEIL 编程软件对音乐盒源程序进行编程并调试。 设计目标：初 始： 点阵显示作者信息；按键 1：播放歌曲 1；按键 2：播放歌曲 2；按键 3：播放歌曲 3；按键 A：暂停播放，点阵显示当前歌曲的名字；按键 B：从暂停位置继续播放。 2 设计的过程2.1 基本结构1、总体设计框图下载后可任意编辑2、AT89C52 介绍AT89S52 是一种低功耗、高性能 CMOS 8 位微控制器，具有 8K 在系统可编程 Flash 存储器。使用 Atmel 公司高密度非易失性存储器技术制造，与工业80C51 产品指令和引脚完全兼容。片上 Flash 允许程序存储器在系统可编程，亦适于常规编程器。在单芯片上，拥有灵巧的 8 位 CPU 和在系统可编程 Flash，使得 AT89S52 在众多嵌入式控制应用系统中得到广泛应用。 AT89S52 具有以下标准功能： 8k 字节 Flash，256 字节 RAM， 32 位 I/O 口线，看门狗定时器 ，2 个数据指针，三个 16 位 定时器/计数器 ，一个 6 向量 2 级中断结构，全双工串行口 ， 片内晶振及时钟电路 。另外，AT89S52 可降至 0Hz 静态逻 辑操作，支持 2 种软件 可选择节电模式。空闲模式下，CPU 停止工作，允许 RAM、定时器 /计数器 、串口、中断继续工 作。掉电保护方式下，RAM 内容被保存，振荡器被冻结， 单片机 一切工作停止，直到下一个中断或硬件复位为止。 P0 口：P0 口是一个 8 位漏极开路的双向 I/O 口。作为输出口，每位能驱动 8 个 TTL 逻 辑电平。对 P0 端口写“1”时，引脚 用作高阻抗输入。当访问外部程序 和数据存储器 时，P0 口也被作为低 8 位地址/数据复用。在这种模式下，P0 不具有内部上拉电阻。在 flash 编程 时，P0 口也用来接收指令字节 ；在程序 校验时，输出指令字节...
