基于--MUC的稳压数控设计

基于--MUC的稳压数控设计_第1页
1/26

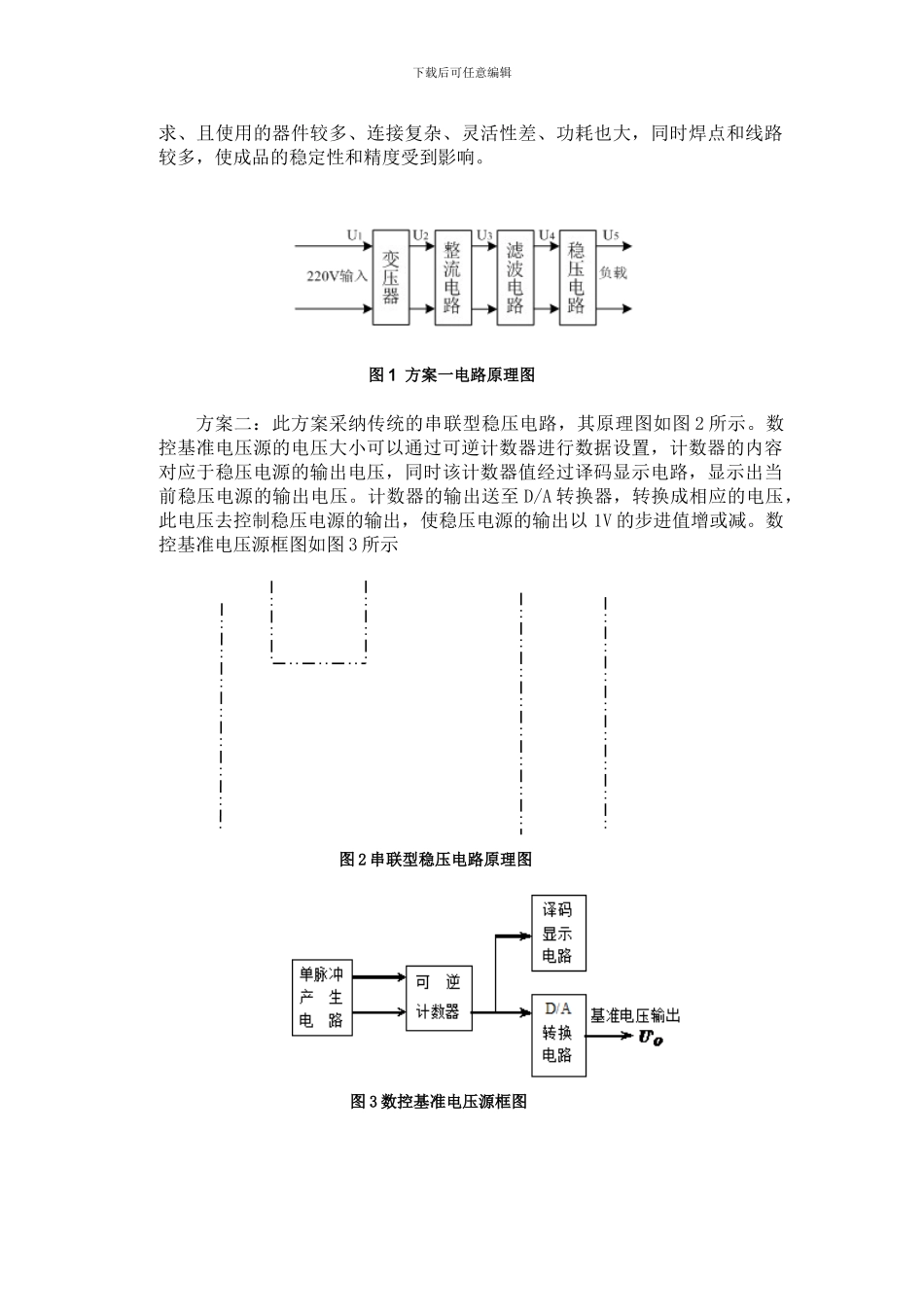

基于--MUC的稳压数控设计_第2页
2/26

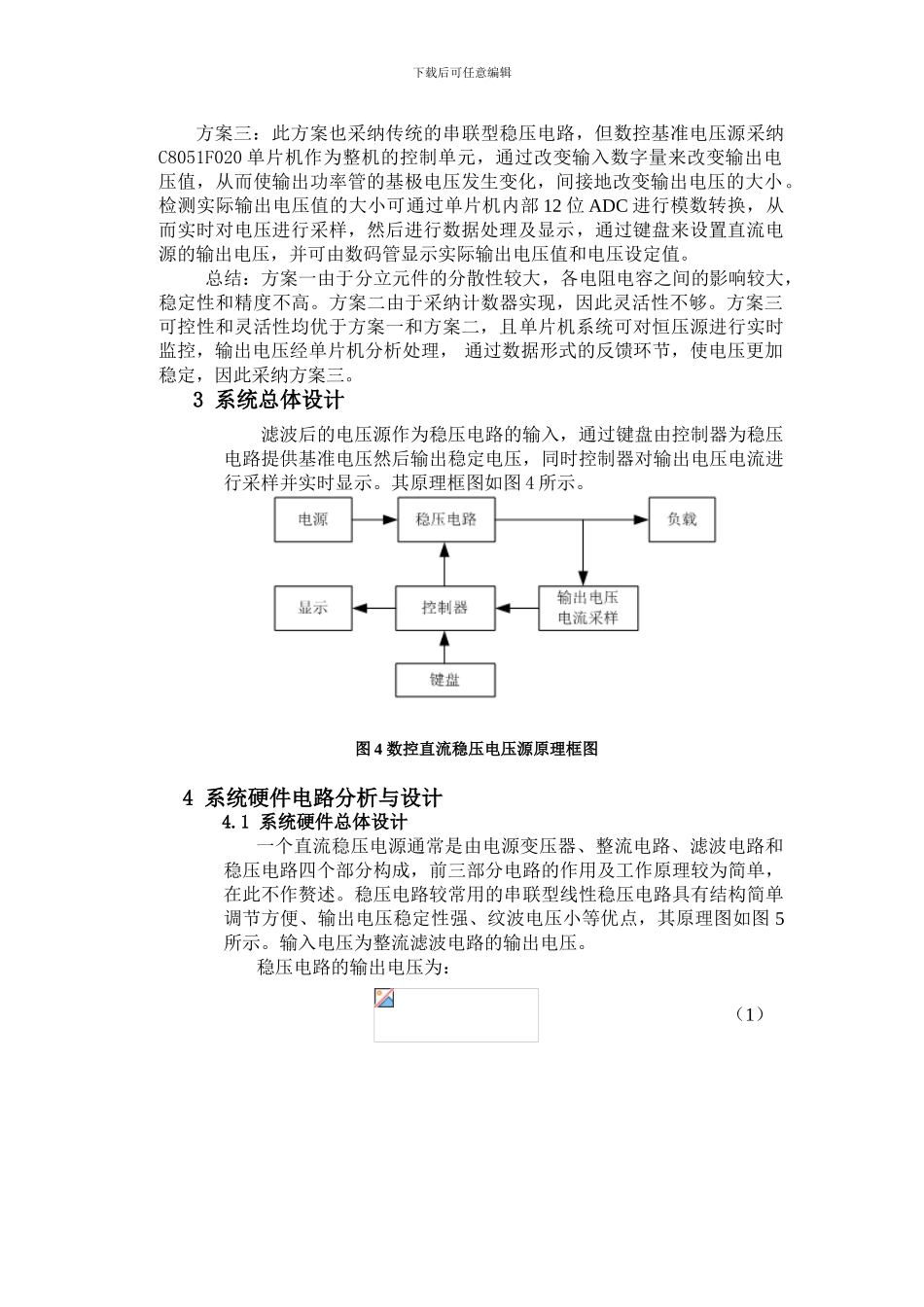

基于--MUC的稳压数控设计_第3页
3/26
下载后可任意编辑摘要:设计并制作有一定输出电压调节范围和功能的数控直流稳压电源。利用C8051F020 单片机作为整机的控制单元,通过改变输入数字量来改变输出电压值,从而使输出功率管的基极电压发生变化,间接地改变输出电压的大小。检测实际输出电压值的大小可通过单片机内部 12 位 ADC 进行模数转换,从而实时对电压进行采样,然后进行数据处理及显示。通过键盘来设置直流电源的输出电压,并可由数码管显示实际输出电压值和电压设定值。单片机系统还兼顾对恒压源进行实时监控,输出电压经过电流/电压转变后,通过 A/D 转换,实时把模拟量转化为数据量,经单片机分析处理, 通过数据形式的反馈环节,使电压更加稳定,构成稳定的压控电压源。关键字:数控直流稳压,A/D 转换,D/A 转换,C8051F0201 设计任务与要求1.1 设计任务设计并制作有一定输出电压调节范围和功能的数控直流稳压电源1.2 基本要求(1)输出直流电压调节范围 6~12V,纹波小于 20mV。(2)输出电流 0~500mA。(3)按键设定输出电压值,分辨率为 0.1V。(4)用数码管显示稳压电源输出电压值,当输出电压为 12.1V 时,数码 管显示“12.1”。(5)实时采样并显示输出电流,显示分辨率为 1mA。2 系统设计中方案比较与论证方案一:采纳模拟的分立元件,利用纯硬件来实现功能,通过电源变压器、整流滤波电路以及稳压电路,实现稳压电源稳定输出±5 V、±12 V、±15 V 并能可调输出 0~30 V 电压,见图 1 所示。但由于模拟分立元件的分散性较大,各电阻电容之间的影响较大,因此所设计的指标不高、不符合设计要下载后可任意编辑求、且使用的器件较多、连接复杂、灵活性差、功耗也大,同时焊点和线路较多,使成品的稳定性和精度受到影响。图 1 方案一电路原理图方案二:此方案采纳传统的串联型稳压电路,其原理图如图 2 所示。数控基准电压源的电压大小可以通过可逆计数器进行数据设置,计数器的内容对应于稳压电源的输出电压,同时该计数器值经过译码显示电路,显示出当前稳压电源的输出电压。计数器的输出送至 D/A 转换器,转换成相应的电压,此电压去控制稳压电源的输出,使稳压电源的输出以 1V 的步进值增或减。数控基准电压源框图如图 3 所示图 2 串联型稳压电路原理图图 3 数控基准电压源框图下载后可任意编辑方案三:此方案也采纳传统的串联型稳压电路,但数控基准电压源采纳C8051F020 单片机作为整机的控制单元,通过改变输入数...
