基于Labview的声卡开发教程

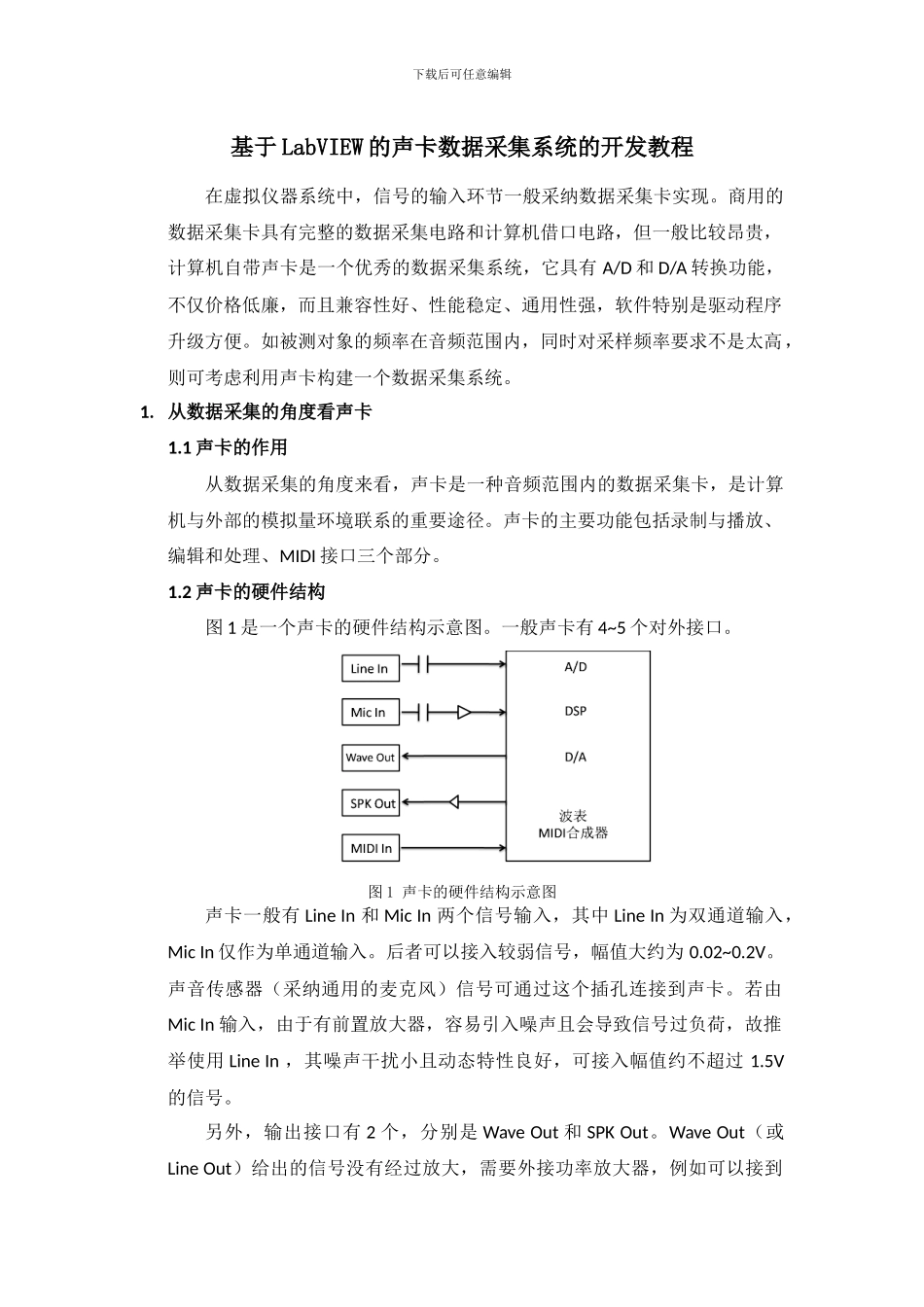

基于Labview的声卡开发教程_第1页
1/17

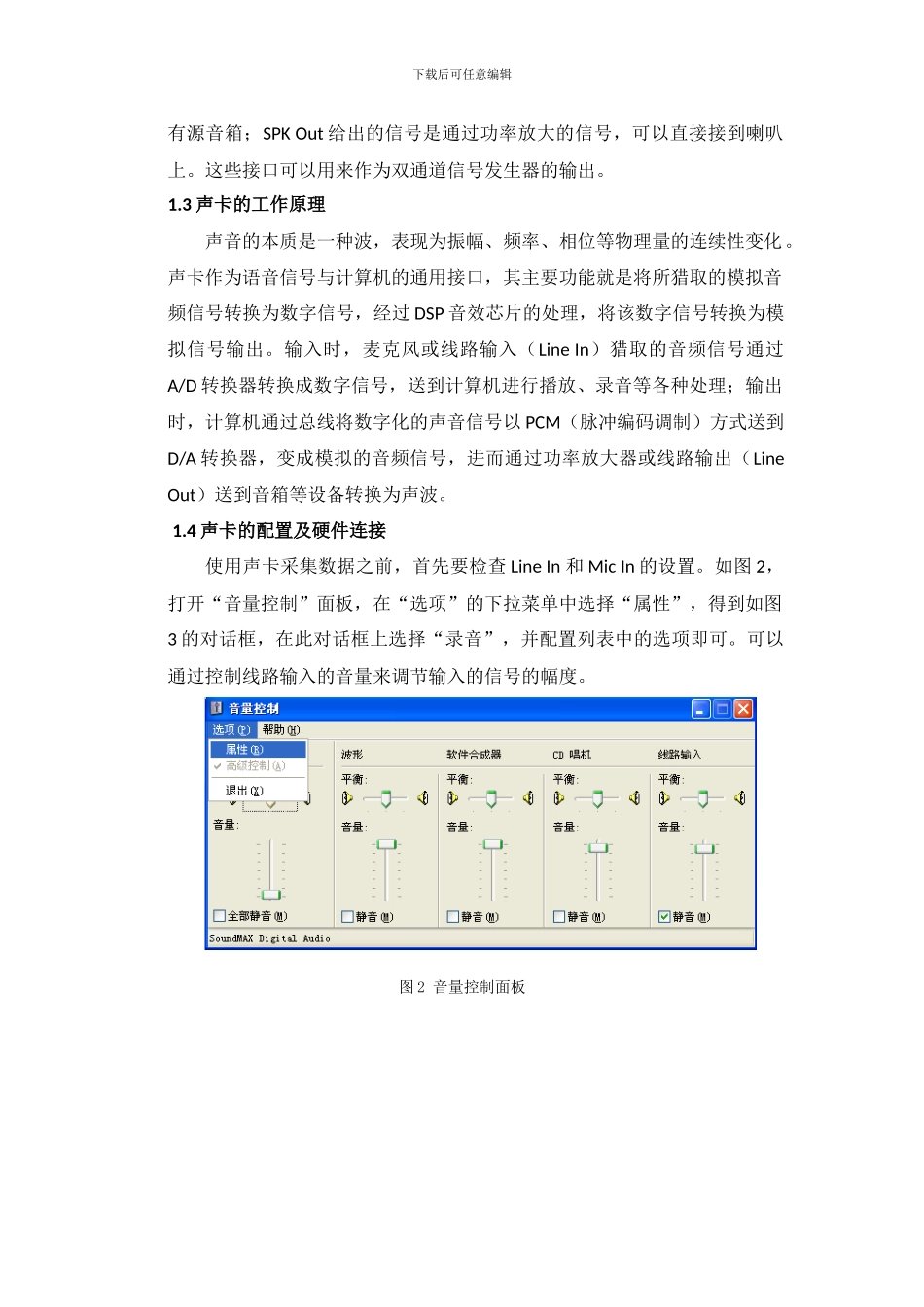

基于Labview的声卡开发教程_第2页
2/17

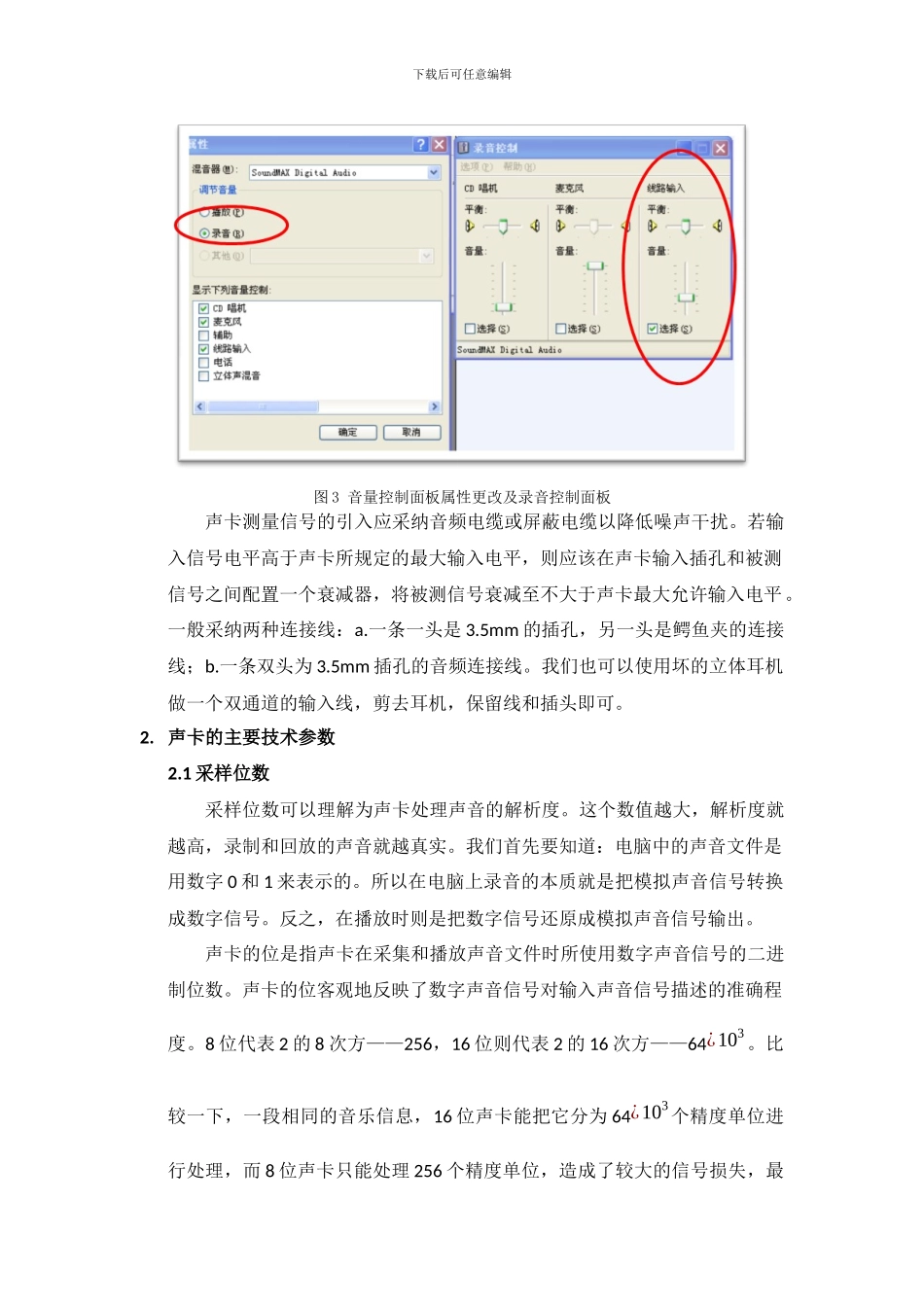

基于Labview的声卡开发教程_第3页
3/17
下载后可任意编辑基于 LabVIEW 的声卡数据采集系统的开发教程在虚拟仪器系统中,信号的输入环节一般采纳数据采集卡实现。商用的数据采集卡具有完整的数据采集电路和计算机借口电路,但一般比较昂贵,计算机自带声卡是一个优秀的数据采集系统,它具有 A/D 和 D/A 转换功能,不仅价格低廉,而且兼容性好、性能稳定、通用性强,软件特别是驱动程序升级方便。如被测对象的频率在音频范围内,同时对采样频率要求不是太高,则可考虑利用声卡构建一个数据采集系统。1. 从数据采集的角度看声卡1.1 声卡的作用从数据采集的角度来看,声卡是一种音频范围内的数据采集卡,是计算机与外部的模拟量环境联系的重要途径。声卡的主要功能包括录制与播放、编辑和处理、MIDI 接口三个部分。1.2 声卡的硬件结构图 1 是一个声卡的硬件结构示意图。一般声卡有 4~5 个对外接口。图 1 声卡的硬件结构示意图声卡一般有 Line In 和 Mic In 两个信号输入,其中 Line In 为双通道输入,Mic In 仅作为单通道输入。后者可以接入较弱信号,幅值大约为 0.02~0.2V。声音传感器(采纳通用的麦克风)信号可通过这个插孔连接到声卡。若由Mic In 输入,由于有前置放大器,容易引入噪声且会导致信号过负荷,故推举使用 Line In ,其噪声干扰小且动态特性良好,可接入幅值约不超过 1.5V的信号。另外,输出接口有 2 个,分别是 Wave Out 和 SPK Out。Wave Out(或Line Out)给出的信号没有经过放大,需要外接功率放大器,例如可以接到下载后可任意编辑有源音箱;SPK Out 给出的信号是通过功率放大的信号,可以直接接到喇叭上。这些接口可以用来作为双通道信号发生器的输出。1.3 声卡的工作原理声音的本质是一种波,表现为振幅、频率、相位等物理量的连续性变化。声卡作为语音信号与计算机的通用接口,其主要功能就是将所猎取的模拟音频信号转换为数字信号,经过 DSP 音效芯片的处理,将该数字信号转换为模拟信号输出。输入时,麦克风或线路输入(Line In)猎取的音频信号通过A/D 转换器转换成数字信号,送到计算机进行播放、录音等各种处理;输出时,计算机通过总线将数字化的声音信号以 PCM(脉冲编码调制)方式送到D/A 转换器,变成模拟的音频信号,进而通过功率放大器或线路输出(Line Out)送到音箱等设备转换为声波。1.4 声卡的配置及硬件连接使用声卡采集数据之前,首先要检查 Line In 和 Mic In 的设置。如图 2,打开...
