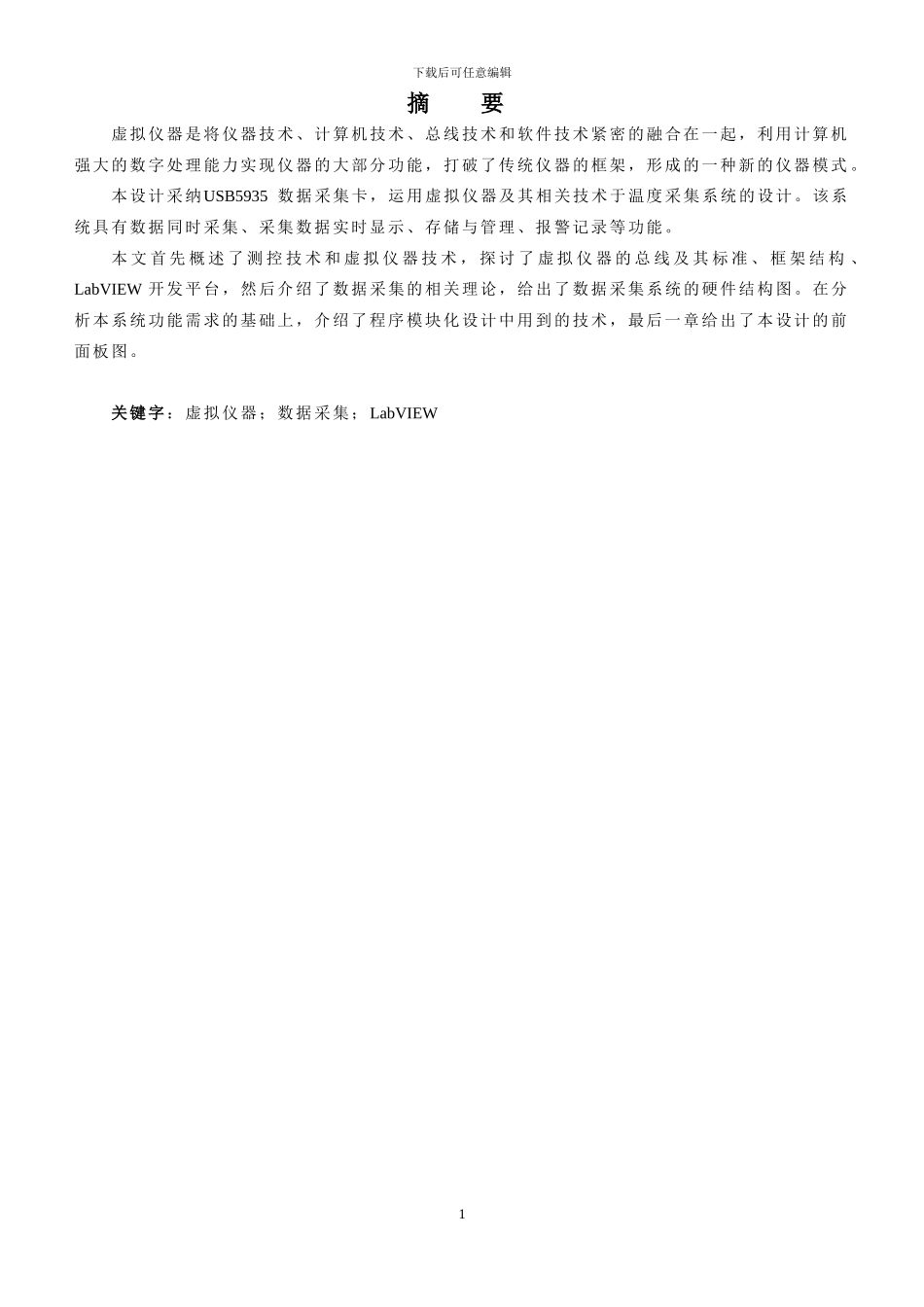

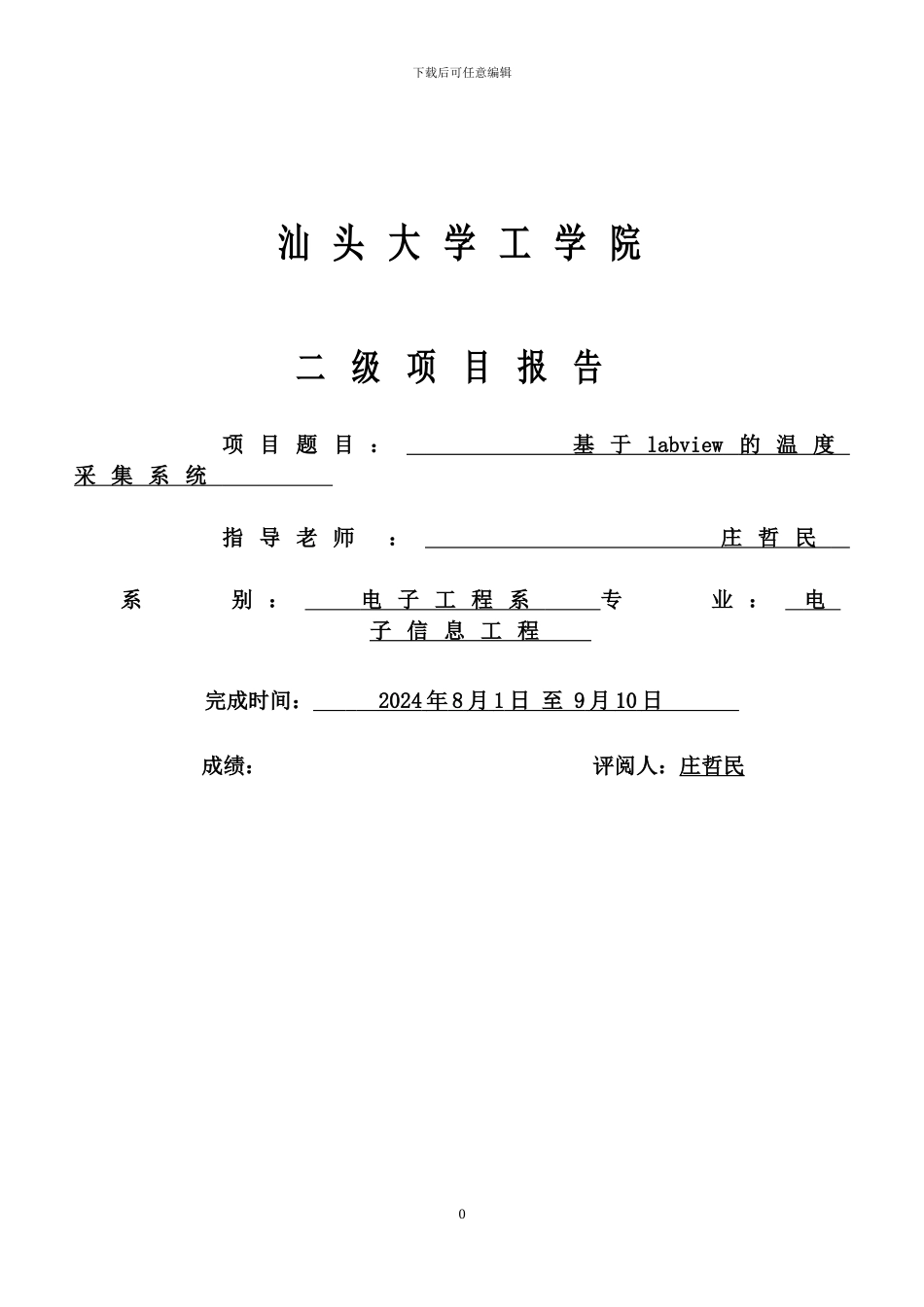

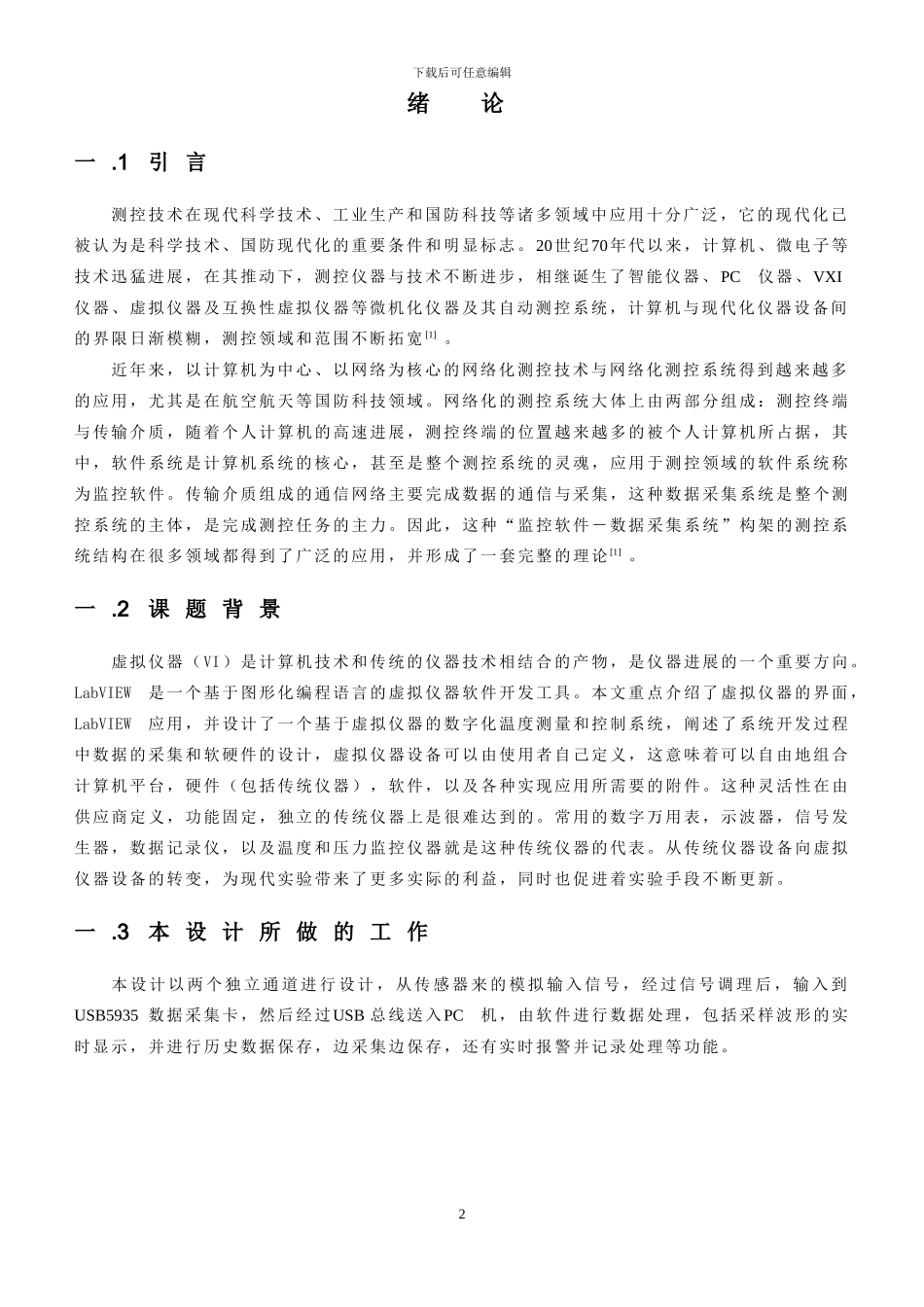

下载后可任意编辑汕 头 大 学 工 学 院二 级 项 目 报 告 项 目 题 目 ： 基 于 labview 的 温 度 采 集 系 统 指 导 老 师 ： 庄 哲 民 系 别 ： 电 子 工 程 系 专 业 ： 电 子 信 息 工 程 完成时间： 2024 年 8 月 1 日 至 9 月 10 日 成绩： 评阅人：庄哲民 0下载后可任意编辑摘 要虚拟仪器是将仪器技术、计算机技术、总线技术和软件技术紧密的融合在一起，利用计算机强大的数字处理能力实现仪器的大部分功能，打破了传统仪器的框架，形成的一种新的仪器模式 。本设计采纳USB5935 数据采集卡，运用虚拟仪器及其相关技术于温度采集系统的设计。该系统具有数据同时采集、采集数据实时显示、存储与管理、报警记录等功能。本 文 首 先 概 述 了 测 控 技 术 和 虚 拟 仪 器 技 术 ， 探 讨 了 虚 拟 仪 器 的 总 线 及 其 标 准 、 框 架 结 构 、LabVIEW 开发平台，然后介绍了数据采集的相关理论，给出了数据采集系统的硬件结构图。在分析本系统功能需求的基础上，介绍了程序模块化设计中用到的技术，最后一章给出了本设计的前面板图。关键字：虚拟仪器；数据采集；LabVIEW1下载后可任意编辑绪 论一 .1 引 言测控技术在现代科学技术、工业生产和国防科技等诸多领域中应用十分广泛，它的现代化已被认为是科学技术、国防现代化的重要条件和明显标志。 20世纪70年代以来，计算机、微电子等技术迅猛进展，在其推动下，测控仪器与技术不断进步，相继诞生了智能仪器、 PC仪器、VXI仪器、虚拟仪器及互换性虚拟仪器等微机化仪器及其自动测控系统，计算机与现代化仪器设备间的界限日渐模糊，测控领域和范围不断拓宽 [1] 。近年来，以计算机为中心、以网络为核心的网络化测控技术与网络化测控系统得到越来越多的应用，尤其是在航空航天等国防科技领域。网络化的测控系统大 体上由两部分组成：测控终端与传输介质，随着个人计算机的高速进展，测控终端的位置越来越多的被个人计算机所占据，其中，软件系统是计算机系统的核心， 甚至是整个测控系统的灵魂，应用于测控领域的软件系统称为监控软件。传输介质组成的通信网络主要完成数据的通信与采集，这种数据采集系统是整个测控系统的主体，是完成测控任务的主力。因此，这种“监控软件－数据采集系统”构架的测控系统结构在很多领域都得到了广泛的应用，并形成了一套完整的理论 [1...
