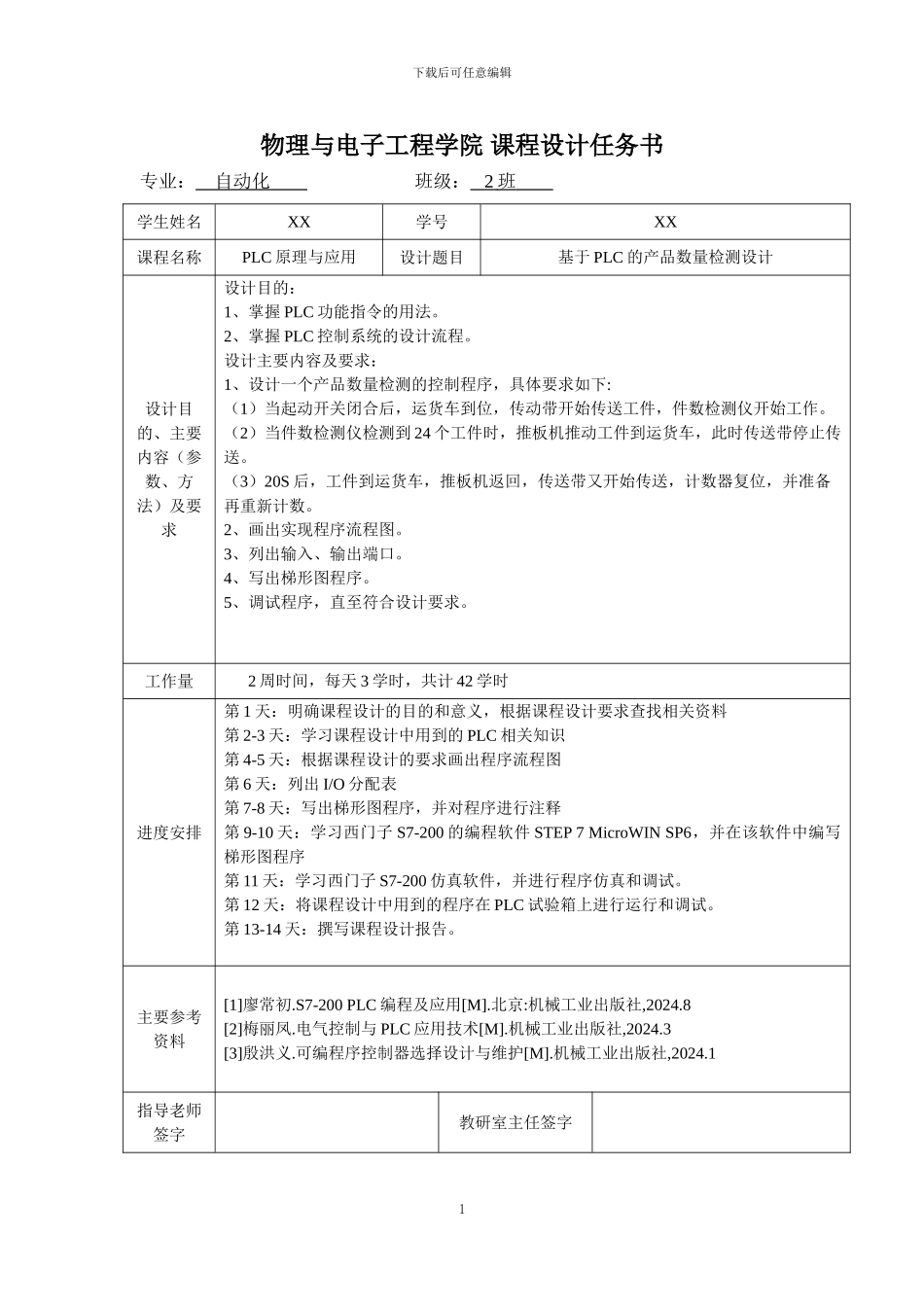

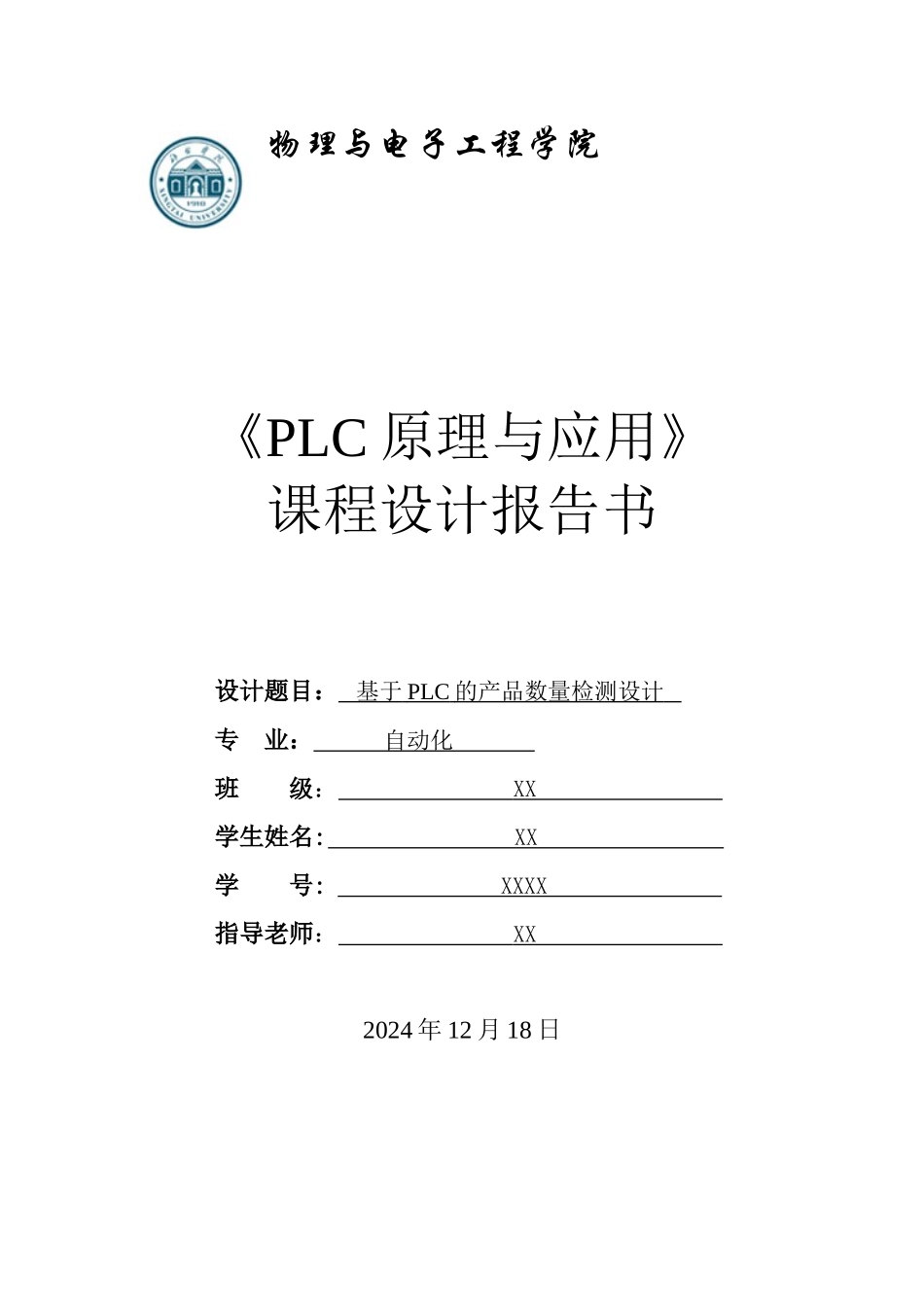

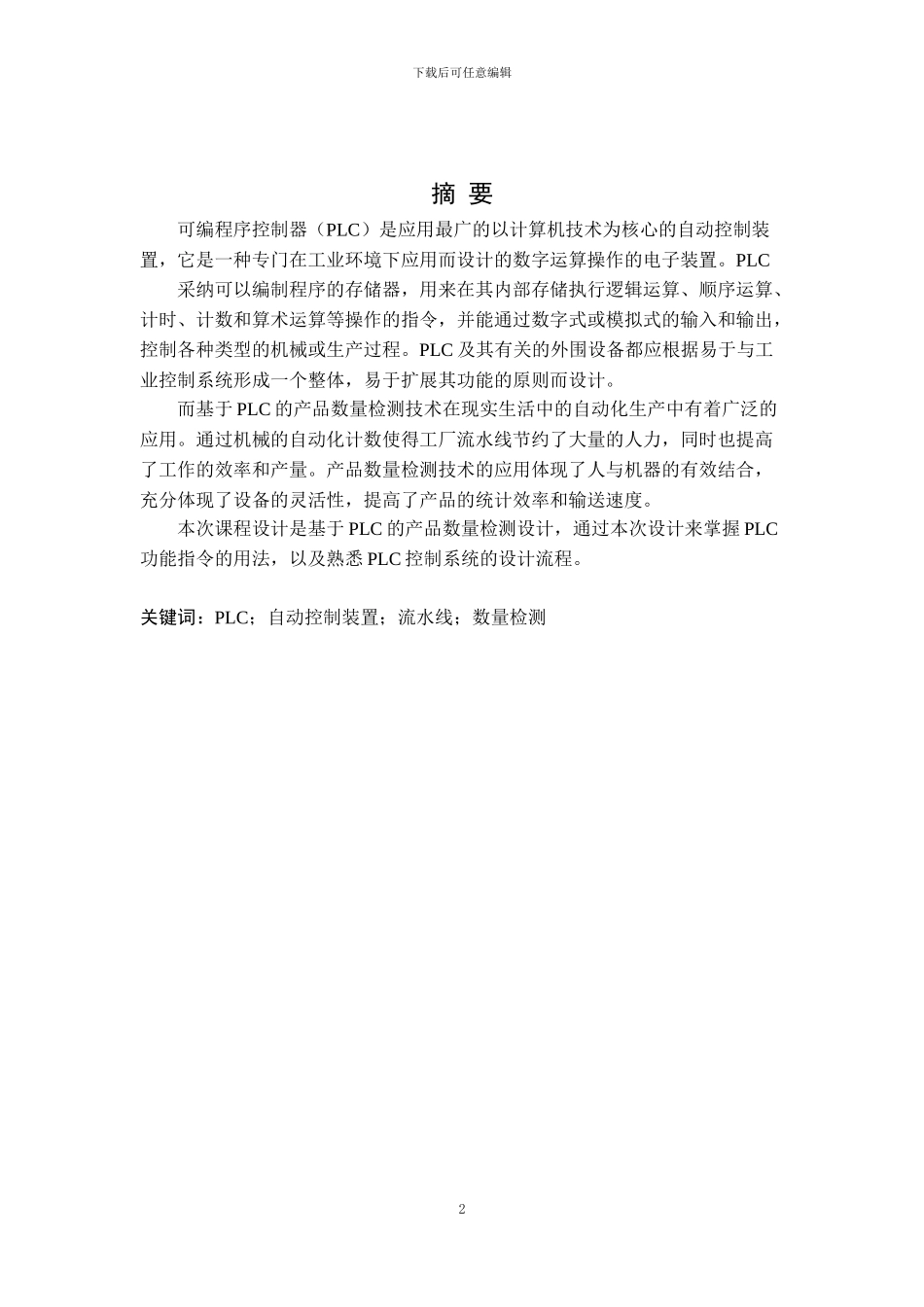

物理与电子工程学院《PLC 原理与应用》课程设计报告书 设计题目： 基于 PLC 的产品数量检测设计 专 业： 自动化 班 级： XX 学生姓名: XX 学 号: XXXX 指导老师： XX 2024 年 12 月 18 日下载后可任意编辑物理与电子工程学院 课程设计任务书专业： 自动化 班级： 2 班 学生姓名XX学号XX课程名称PLC 原理与应用设计题目基于 PLC 的产品数量检测设计设计目的、主要内容（参数、方法）及要求设计目的：1、掌握 PLC 功能指令的用法。2、掌握 PLC 控制系统的设计流程。设计主要内容及要求：1、设计一个产品数量检测的控制程序，具体要求如下:（1）当起动开关闭合后，运货车到位，传动带开始传送工件，件数检测仪开始工作。（2）当件数检测仪检测到 24 个工件时，推板机推动工件到运货车，此时传送带停止传送。（3）20S 后，工件到运货车，推板机返回，传送带又开始传送，计数器复位，并准备再重新计数。2、画出实现程序流程图。3、列出输入、输出端口。4、写出梯形图程序。5、调试程序，直至符合设计要求。工作量2 周时间，每天 3 学时，共计 42 学时进度安排第 1 天：明确课程设计的目的和意义，根据课程设计要求查找相关资料第 2-3 天：学习课程设计中用到的 PLC 相关知识第 4-5 天：根据课程设计的要求画出程序流程图第 6 天：列出 I/O 分配表第 7-8 天：写出梯形图程序，并对程序进行注释第 9-10 天：学习西门子 S7-200 的编程软件 STEP 7 MicroWIN SP6，并在该软件中编写梯形图程序第 11 天：学习西门子 S7-200 仿真软件，并进行程序仿真和调试。第 12 天：将课程设计中用到的程序在 PLC 试验箱上进行运行和调试。第 13-14 天：撰写课程设计报告。主要参考资料[1]廖常初.S7-200 PLC 编程及应用[M].北京:机械工业出版社,2024.8[2]梅丽凤.电气控制与 PLC 应用技术[M].机械工业出版社,2024.3[3]殷洪义.可编程序控制器选择设计与维护[M].机械工业出版社,2024.1指导老师签字教研室主任签字1下载后可任意编辑摘 要可编程序控制器（PLC）是应用最广的以计算机技术为核心的自动控制装置，它是一种专门在工业环境下应用而设计的数字运算操作的电子装置。PLC采纳可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。PLC 及其有关的外围设备都应根据...
