基于PLC的全自动灌溉控制系统的设计

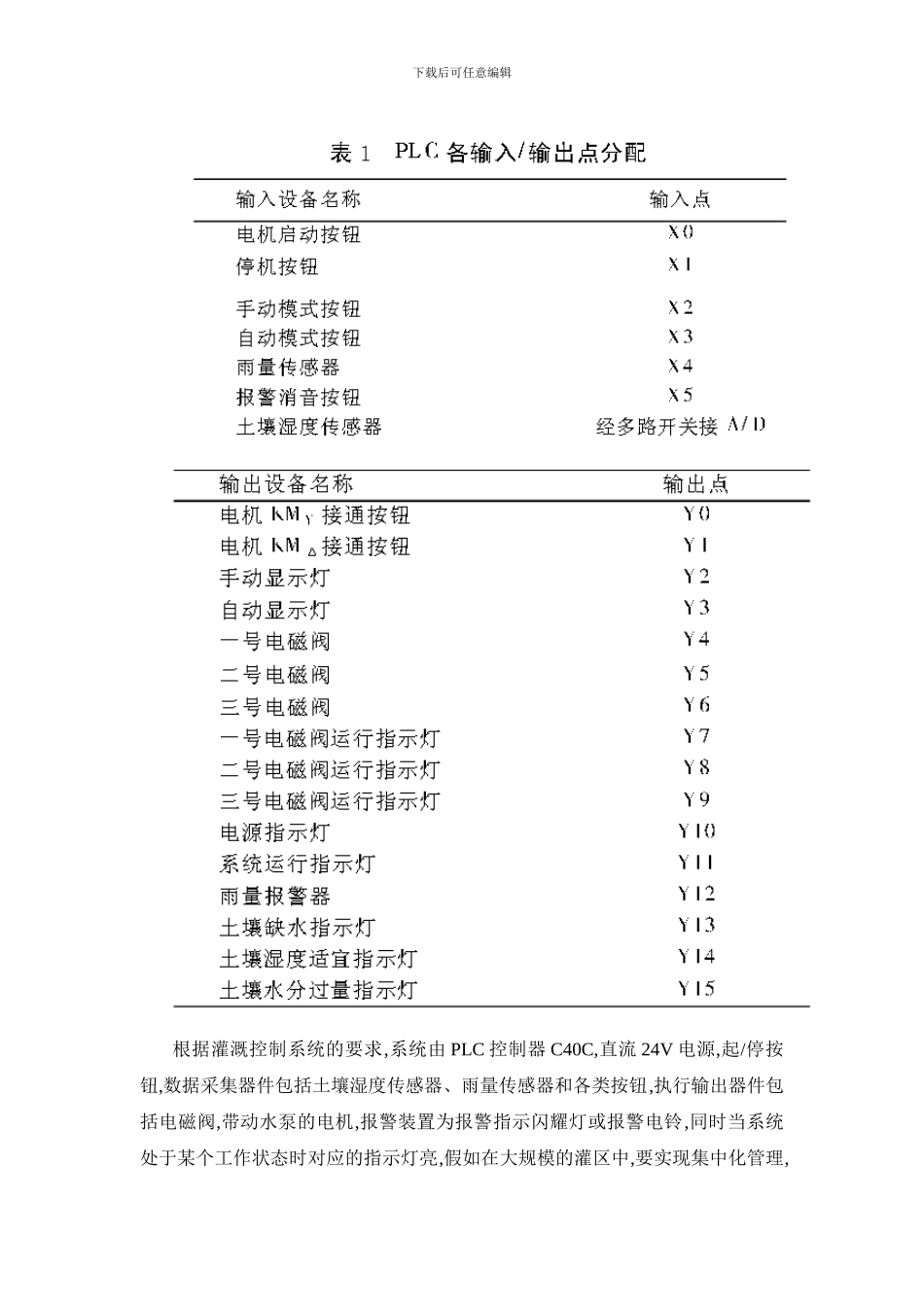

下载后可任意编辑基于 PLC 的全自动灌溉控制系统的设计[摘要]介绍了可编程序控制器(PLC)在节水灌溉控制系统中的应用,系统具有手动灌溉模式,能根据用户要求设定各灌区的灌溉顺序和灌溉时间;同时系统具有自动灌溉模式,通过内置程序把湿度传感器测定的土壤湿度信号输入到 PLC,与土壤最佳含水量对比,进一步控制电机和电磁阀的启闭;为了减小水泵电机的启动电流,减轻对电网形成的冲击,减小能耗,系统启动采纳 Y/󰀁启动。[关键词]󰀁PLC;节水灌溉;土壤湿度;Y/󰀁启动; 自动灌溉控制系统当前,随着电气信息技术在节水灌溉工程中的应用,发达国家如美国、以色列、荷兰、加拿大、澳大利亚等成功开发了一系列用途广泛、功能极强的灌溉控制器。而我国在开发自动灌溉控制系统方面与发达国家差距较大,还处于研制、试用阶段,随着水资源的日趋紧张及信息技术的进展,开发具有自主知识产权的节水灌溉控制系统不仅具有宽阔的市场前景,而且具有巨大的社会效益[1,2]。本文以 PLC 为核心,选用 C40C 型可编程控制器来开发了一套灌溉控制系统,所开发的控制系统能手动设置对各轮灌区定时灌溉,也可以通过土壤湿度传感器与控制器形成全自动闭环控制系统。同时为了减少水泵电机启动电流,减轻对电网形成的冲击,减小能耗,水泵电机采纳 Y/󰀁启动。1󰀁PLC 输入/输出点分配及系统结构框图本 文 所 选 用 的 C40C 可 编 程 序 控 制 器 输 入 24 点 (X0~X23), 输 出 16 点(Y0~Y15),带有 RS232 口及日历/时钟功能,供电电源为 24V 直流或 100~240V 沟通,同时可以控制 4 路 A/D、4 路 D/A。系统可以方便地扩展输入/输出口,系统中除湿度传感器为模拟信号外,其它输入/输出信号均为开关量,PLC 各个输入/输出点分配情况见表 1。下载后可任意编辑根据灌溉控制系统的要求,系统由 PLC 控制器 C40C,直流 24V 电源,起/停按钮,数据采集器件包括土壤湿度传感器、雨量传感器和各类按钮,执行输出器件包括电磁阀,带动水泵的电机,报警装置为报警指示闪耀灯或报警电铃,同时当系统处于某个工作状态时对应的指示灯亮,假如在大规模的灌区中,要实现集中化管理,下载后可任意编辑可以通过 PLC 的 RS232 口与管理机通信,控制系统的结构框图见图 1。2󰀁控制系统各部分功能及设计控制系统包括电机 Y/󰀁启动,手动控制模式,自动控制模式。因本系统除了湿度传感器和雨量传感器输入为模拟量外,其他输入/输出均为数字量,编程控制器本身的抗干扰能力能满足要求。PLC...
