基于西门子PLC的模拟电梯控制系统VIP专享

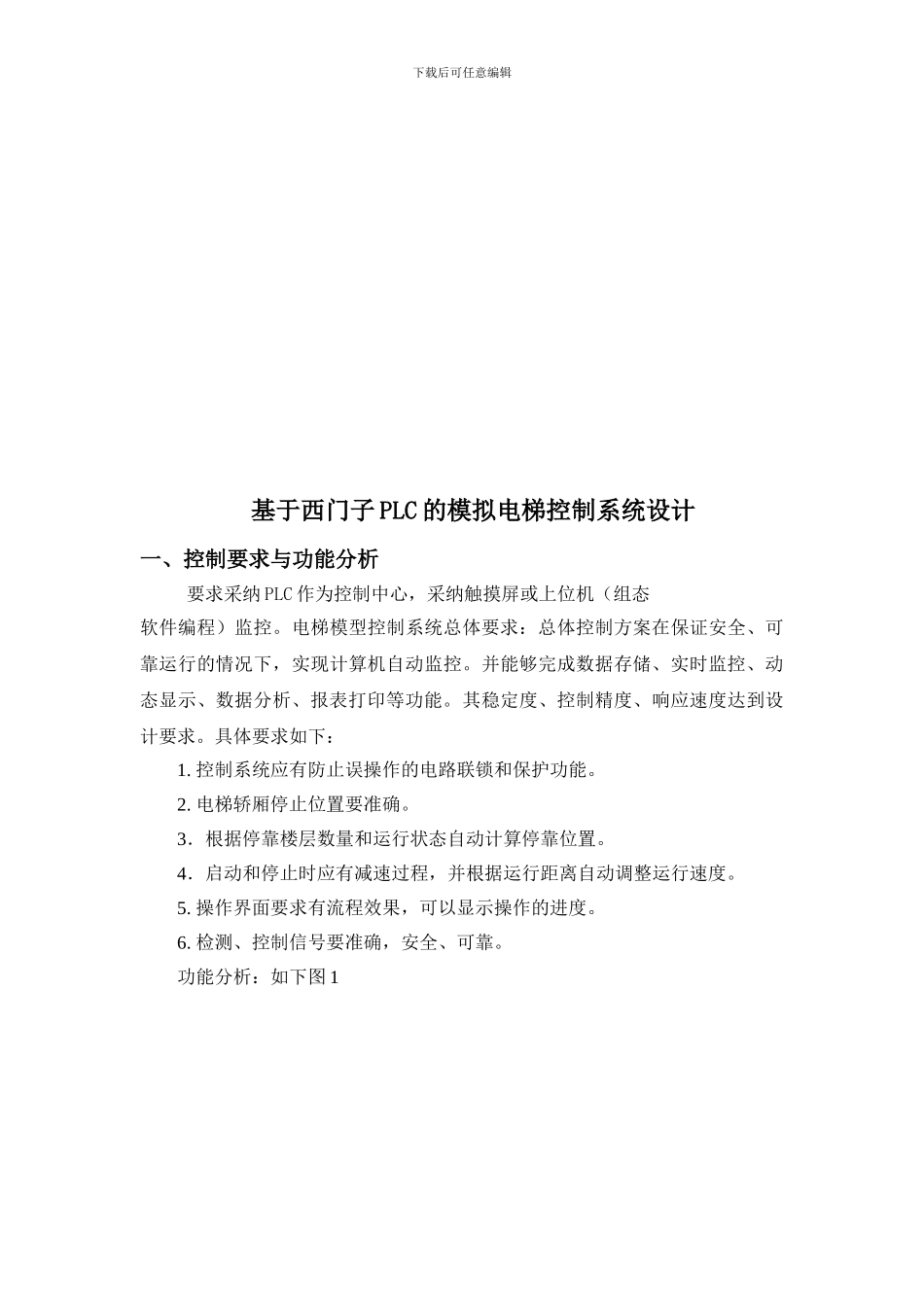

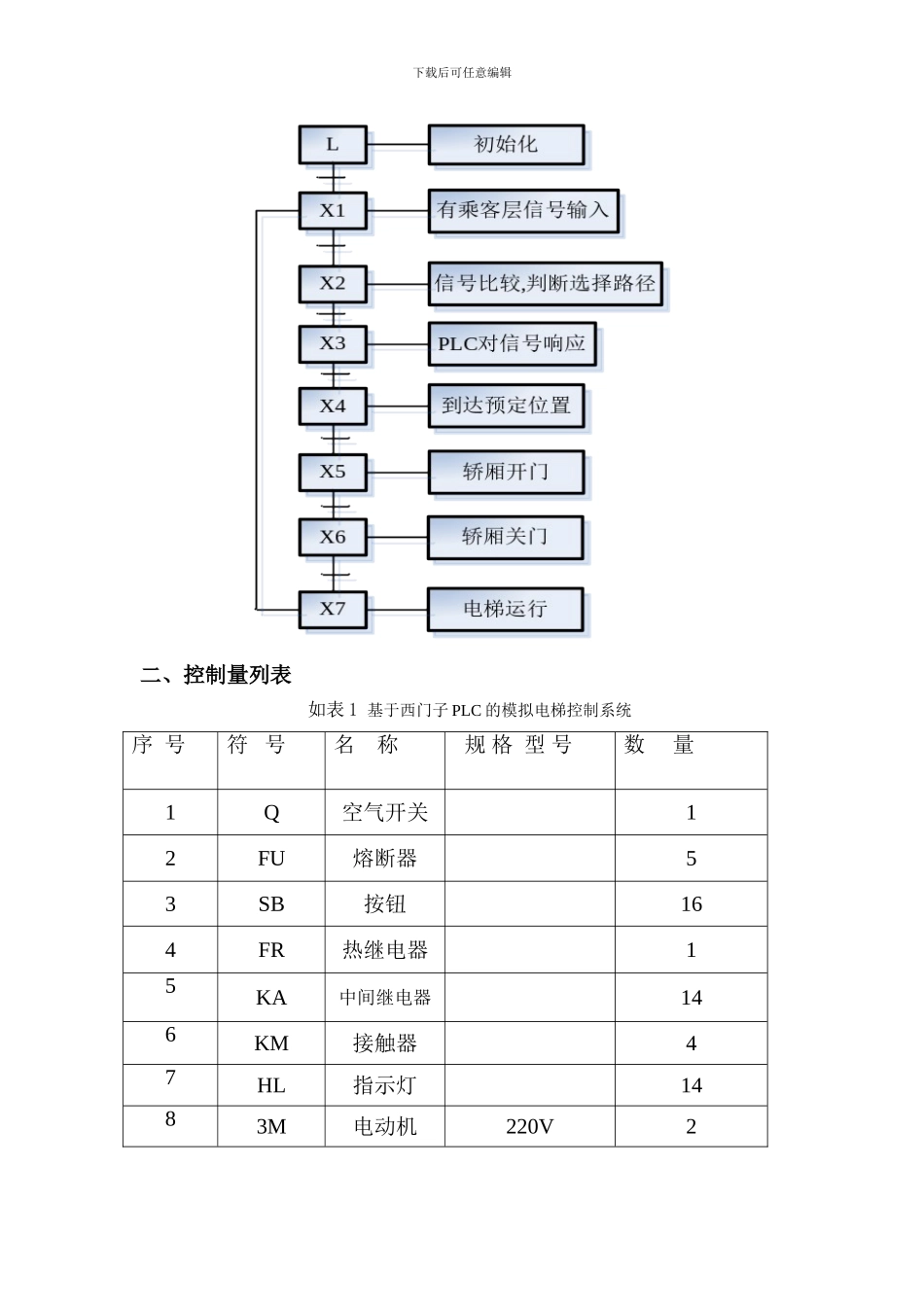

下载后可任意编辑基于西门子 PLC 的模拟电梯控制系统下载后可任意编辑基于西门子 PLC 的模拟电梯控制系统设计一、控制要求与功能分析要求采纳 PLC 作为控制中心，采纳触摸屏或上位机（组态软件编程）监控。电梯模型控制系统总体要求：总体控制方案在保证安全、可靠运行的情况下，实现计算机自动监控。并能够完成数据存储、实时监控、动态显示、数据分析、报表打印等功能。其稳定度、控制精度、响应速度达到设计要求。具体要求如下：1. 控制系统应有防止误操作的电路联锁和保护功能。2. 电梯轿厢停止位置要准确。3．根据停靠楼层数量和运行状态自动计算停靠位置。4．启动和停止时应有减速过程，并根据运行距离自动调整运行速度。5. 操作界面要求有流程效果，可以显示操作的进度。6. 检测、控制信号要准确，安全、可靠。功能分析：如下图 1下载后可任意编辑二、控制量列表如表 1 基于西门子 PLC 的模拟电梯控制系统序 号符 号名 称规 格 型 号 数 量1Q空气开关12FU熔断器53SB按钮164FR热继电器15 KA中间继电器146KM接触器47 HL指示灯1483M电动机220V2下载后可任意编辑9 接近开关510变频器111PLC可编程控制器S7-200，CPU2261表 1熔断器起电路短路保护保护作用，防止过大电流。一台电动机能够控制电梯正反转，实现电梯上下运行。另一台控制电梯开关门。垂直电梯的上下有电动机的运动控制，根据运行距离，通过变频器调节电梯的运行速度。在需要上下乘客的层，设置有上下按钮，PLC 通过检测楼层按钮状态推断停止位置。位置定位采纳接近开关控制，使电梯轿厢准确停止在预定位置。HL 指示灯指示 PLC 程序运行时的输出情况。三、总体方案设计 图 2 文字说明： 主控设备选用 PLC，它具有强大的数据处理功能，同时也可作为开关量的输入输出控制。输出采纳继电器隔离，通过继电器控制电机的接触器，控制电机的 启动和停止。电机速度采纳变频器控制。利用通用的组态软件生成一个动态的实时监控界面。总体设计如图 3 所示。下载后可任意编辑 图 3 模拟电梯总体控制图上位机监控使用 Intouch 软件实现，控制器用数字输入输出点数为 24 的 S7-200型 PLC；上位机与下位机通信使用 MODBUS 协议。在需要通讯时在 PLC 中添加库中 MODbus 模块。在 Intouch 中更改标记的类型，添加访问名。四、硬件电路图下载后可任意编辑 图 4 正反转控制与 PLC 连接图 5 开关门控制电路五、控制元件选择下载后可任意编...
