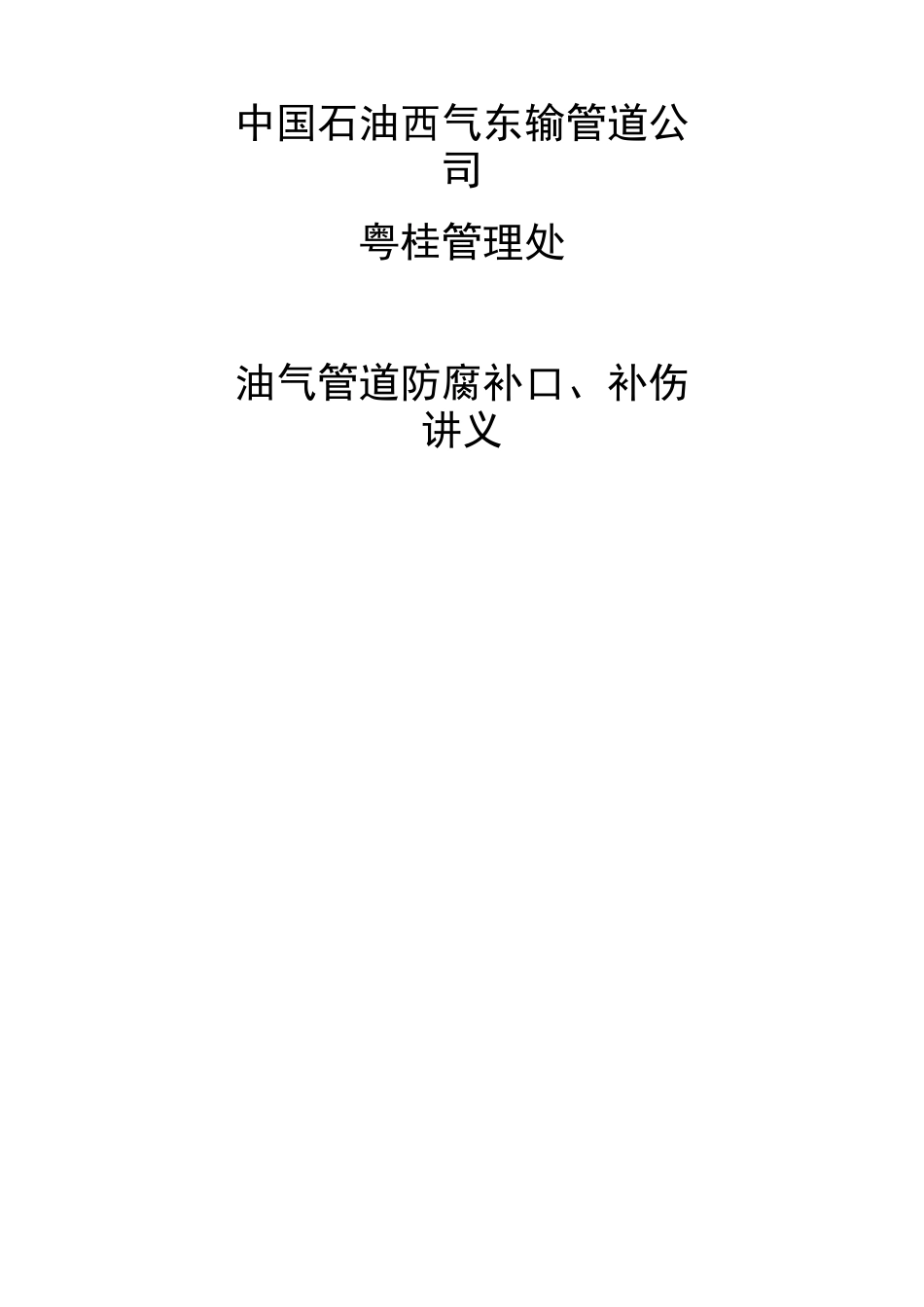

中国石油西气东输管道公司粤桂管理处油气管道防腐补口、补伤讲义西气东输管道公司粤桂管理处二◦二二年四月1目录1、防腐补口的意义 11.1 输油、气钢管腐蚀原理及影响因素 11.2 输油、输气钢管防腐技术 32、防腐补口的施工工艺和方法 42.1 沥青热浇涂补口 42.2 热烤沥青缠带补口 42.3 聚乙烯胶粘带补口 52.4 环氧煤沥青补口 52.5 环氧粉末补口 52.6 聚乙烯电热熔套补口 62.7 幅射交联聚乙烯热收缩套（片）补口 62.8 复合结构补口 63、西二线线路主要防腐补口施工工艺 73.1 干膜施工和湿膜施工 73.2 防腐补口流程 83.3 西二线补口材料主要技术要求 83.4 国内外热缩带差异 113.5 特殊的补口 134、主管线补口失效的主要形式 145、补口主要环节及监督 1515.1、补口前准备 155.2、补口准备 165.3、喷砂除锈 175.4、热收缩带施工 185.4、热收缩带常见问题 216、站场内防腐补口 257、补伤 267.1 管道防腐层、补口处补伤 267.2 补伤方法 267.3 补伤主要环节 277.4 补伤质量检查验收 2811、防腐补口的意义我国每年因腐蚀造成的经济损失高达 2800 亿元，比每年风灾，水灾、地震、火灾等自然灾害的总和还要多。腐蚀还会造成各种事故和重大灾害。我国石油化工、公共事业等行业中管道因腐蚀穿孔达 2 万次／年，其主要发生在钢管的接口处和管道自身的磕碰伤。管道的补口、补伤对于管道保护有着重要意义。1.1 输油、气钢管腐蚀原理及影响因素1.1.1 内壁腐蚀埋地输油、气管道内含有油、气、水等介质，其内壁腐蚀是介质中的水在内壁生成一层亲水膜并形成原电池所发生的电化学腐蚀，或者是其他有害物质（硫化氢、硫化物、二氧化碳等）直接与金属作用引起的化学腐蚀。特别是在管道弯头，低洼积水处、气液交界面，电化学腐蚀异常强烈，管壁大面积腐蚀减薄或形成一系列腐蚀深坑及沟槽。1.1.2 外壁腐蚀电化学腐蚀是金属和外部介质发生电化学作用而引起破坏，其特点是腐蚀过程伴随电流产生。这是埋地输油管道腐蚀的重要机理。对于外壁来说，电化学腐蚀是其主要原因:（1）土壤腐蚀。因为土壤是多相物质的复杂混合物，颗粒间充满空气、水和各种盐类，使土壤具有电解质特性。因此，埋地管道裸露的金属在土壤中构成了腐蚀电池，它可分为:① 微观腐蚀电池：因钢管表面状态的影响所形成的腐蚀电池。如制管缺陷、夹杂等，当这些部位与土壤接触时，由于电极电位差而构成腐蚀电池。②宏观腐蚀电池：因土壤介质差异引起的...
