DXP练习题

DXP练习题_第1页
1/8
DXP练习题_第2页
2/8
DXP练习题_第3页
3/8

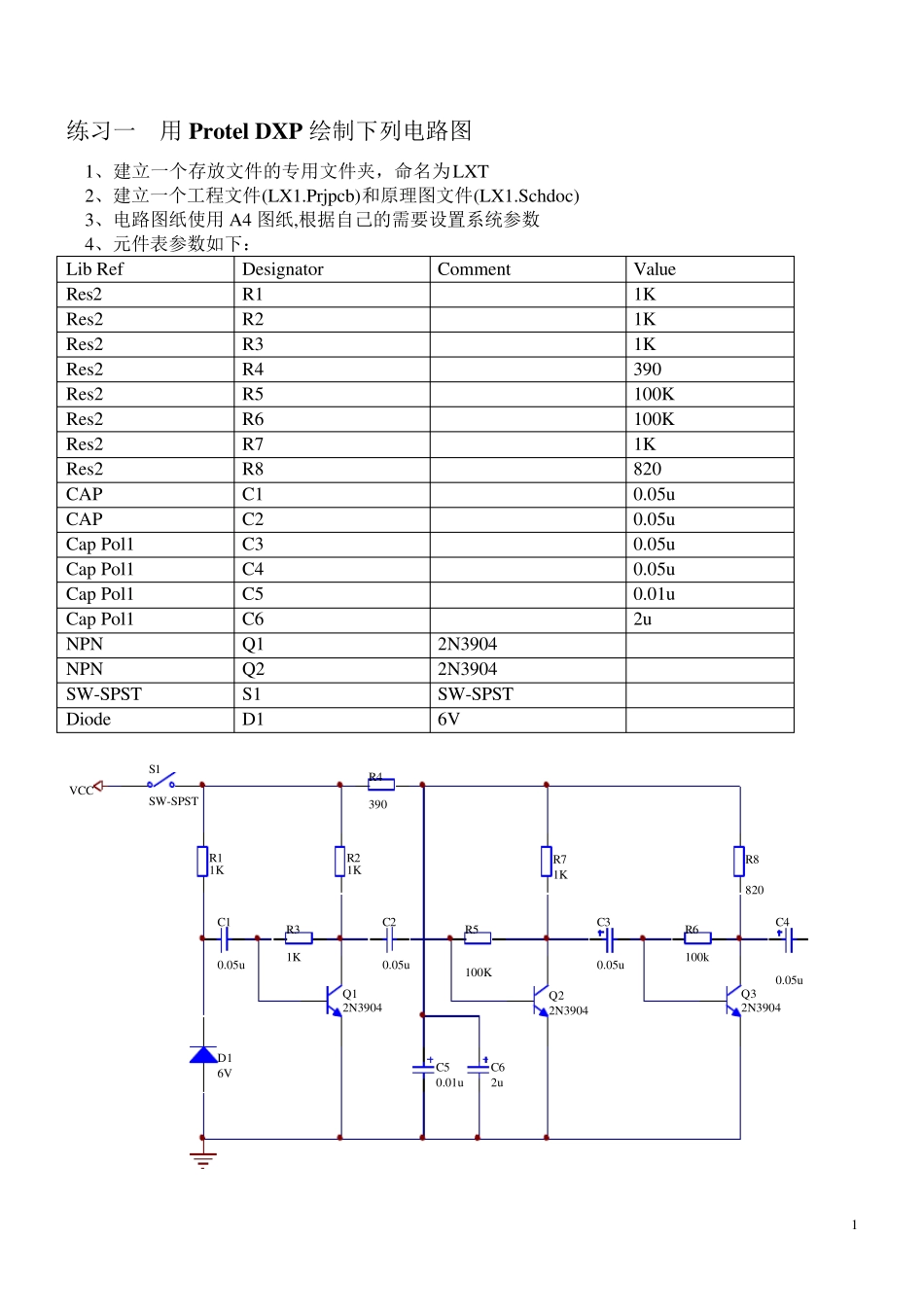

1 练习一 用Protel DXP 绘制下列电路图 1、建立一个存放文件的专用文件夹,命名为LXT 2、建立一个工程文件(LX1.Prjpcb)和原理图文件(LX1.Schdoc) 3、电路图纸使用A4 图纸,根据自己的需要设置系统参数 4、元件表参数如下: Lib Ref Designator Comment Valu e Res2 R1 1K Res2 R2 1K Res2 R3 1K Res2 R4 390 Res2 R5 100K Res2 R6 100K Res2 R7 1K Res2 R8 820 CAP C1 0.05u CAP C2 0.05u Cap Pol1 C3 0.05u Cap Pol1 C4 0.05u Cap Pol1 C5 0.01u Cap Pol1 C6 2u NPN Q1 2N3904 NPN Q2 2N3904 SW-SPST S1 SW-SPST Diode D1 6V 2N3904Q12N3904Q22N3904Q31KR11KR21KR3390R4100KR5100kR61KR7820R80.05uC10.05uC20.05uC30.05uC40.01uC52uC66VD1VCCSW-SPSTS1 2 练习二 用Protel DXP 绘制下列电路图 1、立一个存放文件的专用文件夹,命名为LXT 2、建立一个工程文件(LX2.Prjpcb)和原理图文件(LX2.Schdoc) 3、电路图纸使用A4 图纸,根据自己的需要设置系统参数 4、元件表参数如下: Lib Ref Designator Comment Valu e Cap Pol1 C1 C2 C4 10u Cap Pol1 C3 C5 0.047u Res1 R1 33K Res1 R2 R3 R4 R7 R8 100k Res1 R5 R6 15k RPot1 VR1 5k Header 8 JP1 Header 8 741 U1 U2 741 10uC110uC20.047uC310uC40.047uC533kR1100kR2100kR3100KR415KR515kR6100kR7100kR85KVR112345678Header 8JP13261574741U13261574741U2-12v-12v+12v+12v-12v +12v 3 练习三 电路如图下所示,试画出它的原理图。 (1)请进行电气规则检查 (2)请做元件表 (3)请做网络表 VCC5VSSM5VSSM5VCC5VSSM5VCC51.5KR12.2KR2100KR31KR410KR510KR62.5KRPOT22KR81.0R882N2222Q110uFC115pFC44.7pFC51.0nC61N914D11N914D22374615UA741U12374615UA741U22374615UA741U3123CON3J31234CON4J11234CON4J2VCC5VCCM5 4 练习四 单片机电路如图下所示,试画出它的原理图。 (1)请进行电气规则检查(2)请做元件表(3)请做网络表 EA/VP31X119X218RESET9RD17WR16INT012INT113T014T115P101P112P123P134P145P156P167P178P0039P0138P0237P0336P0435P0534P0633P0732P2021P2122P2223P2324P2425P2526P2627P2728PSEN29ALE/P30TXD11RXD108051AHU1OC1C111D31Q22D42Q53D73Q64D84Q95D135Q126D146Q157D177Q168D188Q19SN74HC373U2TRIG2Q3R4CVolt5THR6DIS7VCC8GND1NE555U4A01...
