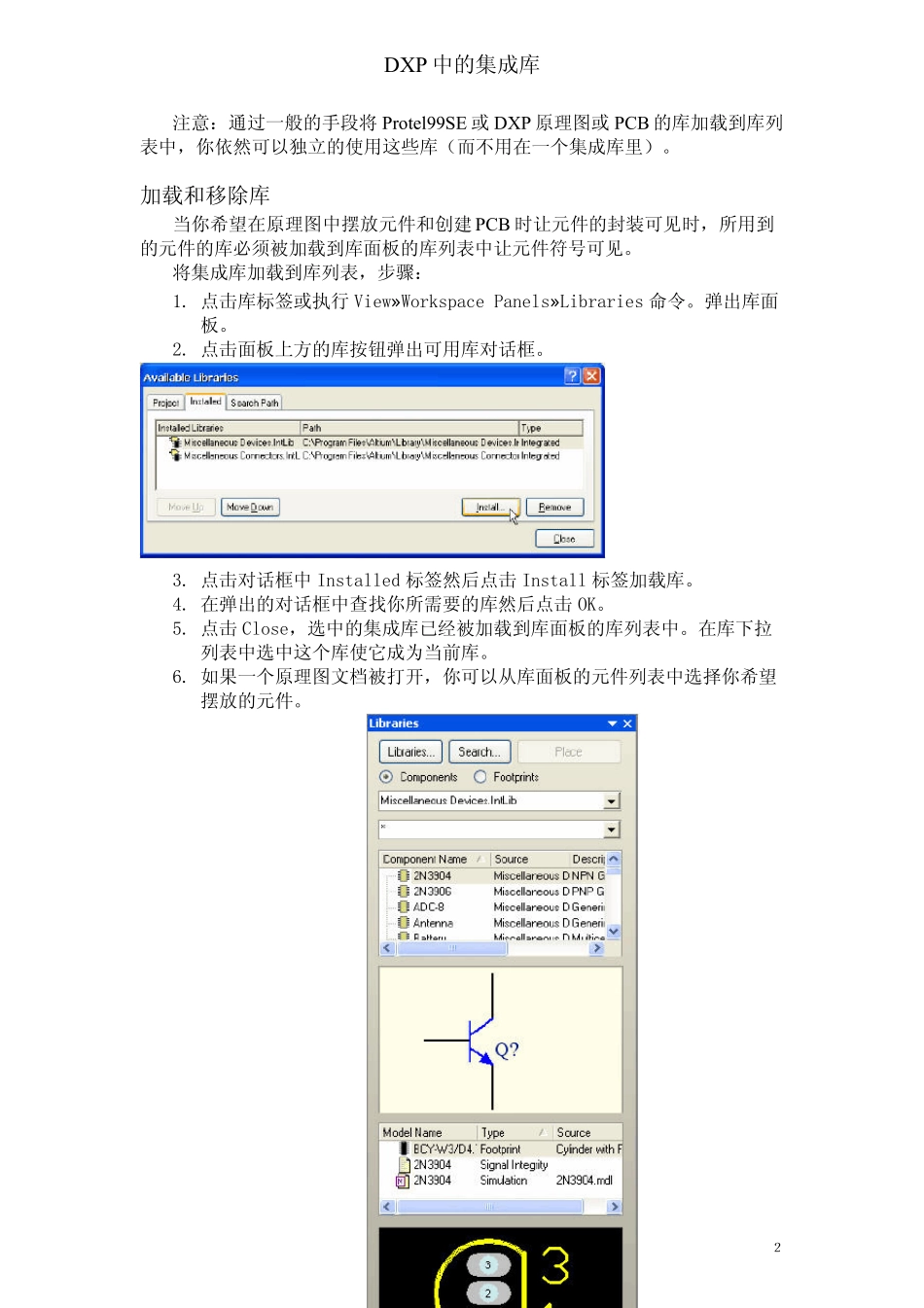

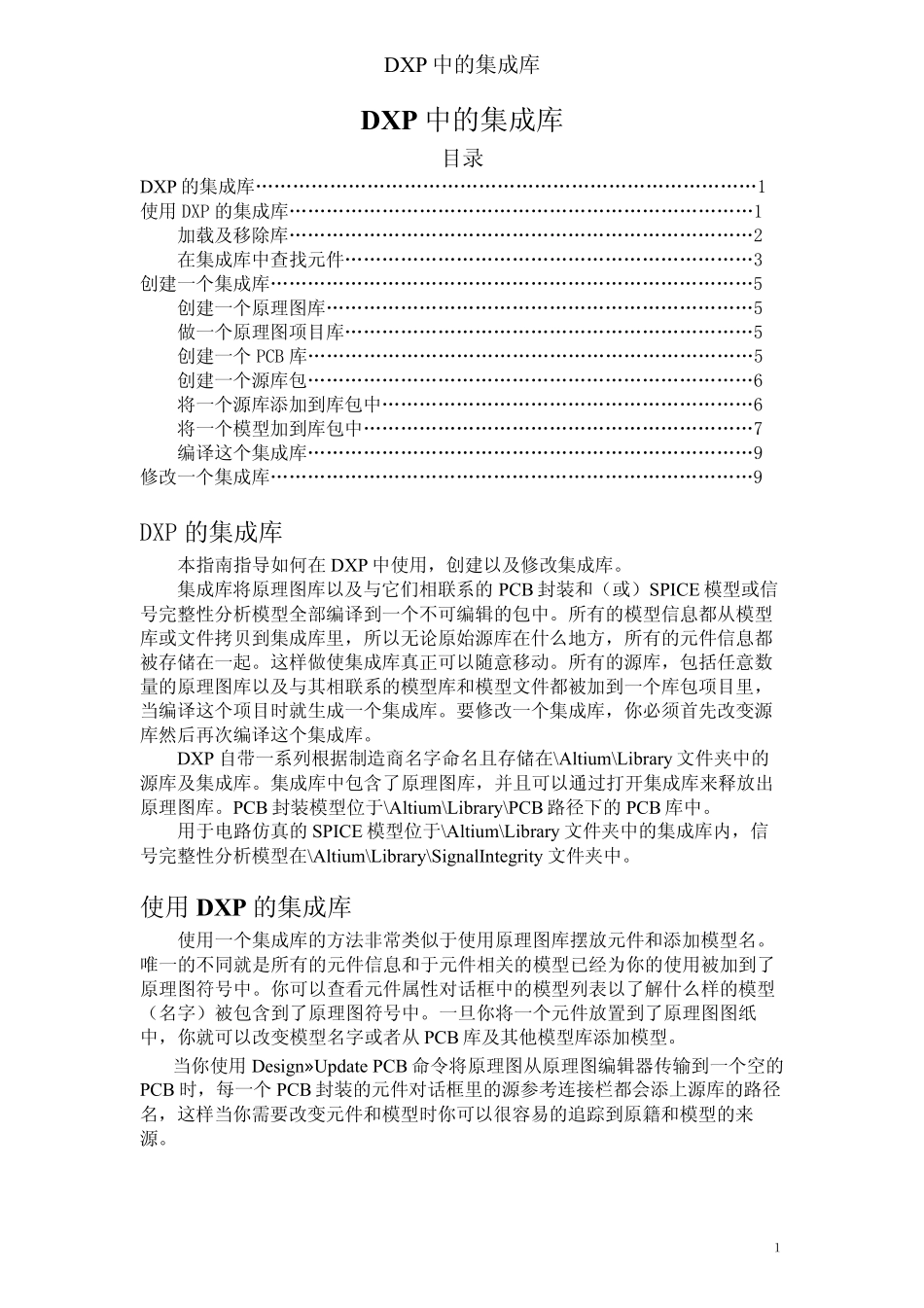

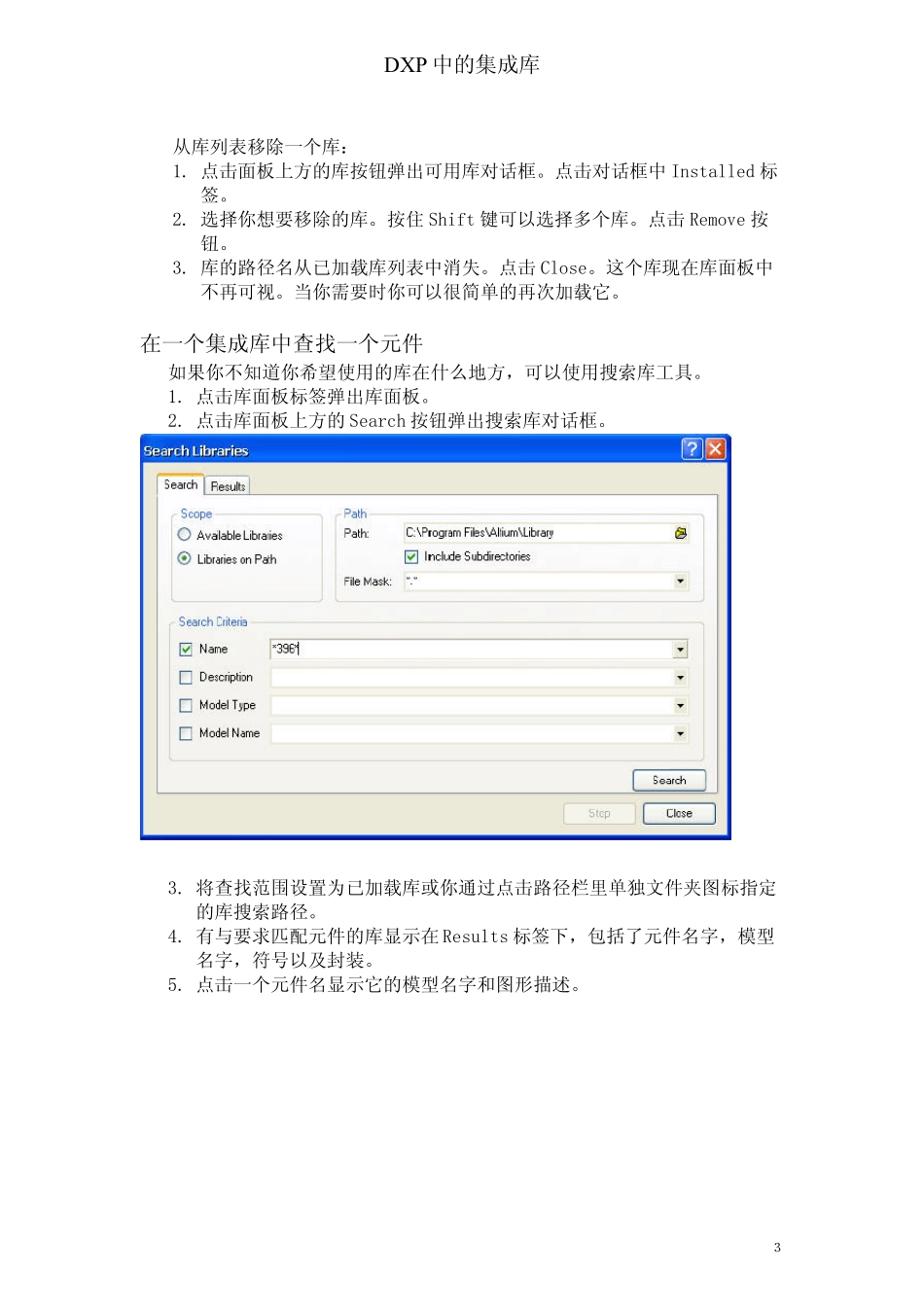

DXP 中的集成库 1DXP 中的集成库 目录 DXP 的集成库………………………………………………………………………1 使用 DXP 的集成库…………………………………………………………………1 加载及移除库…………………………………………………………………2 在集成库中查找元件…………………………………………………………3 创建一个集成库……………………………………………………………………5 创建一个原理图库……………………………………………………………5 做一个原理图项目库…………………………………………………………5 创建一个 PCB 库………………………………………………………………5 创建一个源库包………………………………………………………………6 将一个源库添加到库包中……………………………………………………6 将一个模型加到库包中………………………………………………………7 编译这个集成库………………………………………………………………9 修改一个集成库……………………………………………………………………9 DXP 的集成库 本指南指导如何在 DXP 中使用,创建以及修改集成库。 集成库将原理图库以及与它们相联系的PCB 封装和(或)SPICE 模型或信号完整性分析模型全部编译到一个不可编辑的包中。所有的模型信息都从模型库或文件拷贝到集成库里,所以无论原始源库在什么地方,所有的元件信息都被存储在一起。这样做使集成库真正可以随意移动。所有的源库,包括任意数量的原理图库以及与其相联系的模型库和模型文件都被加到一个库包项目里,当编译这个项目时就生成一个集成库。要修改一个集成库,你必须首先改变源库然后再次编译这个集成库。 DXP 自带一系列根据制造商名字命名且存储在\Altium\Library 文件夹中的源库及集成库。集成库中包含了原理图库,并且可以通过打开集成库来释放出原理图库。PCB 封装模型位于\Altium\Library\PCB 路径下的PCB 库中。 用于电路仿真的SPICE 模型位于\Altium\Library 文件夹中的集成库内,信号完整性分析模型在\Altium\Library\SignalIntegrity 文件夹中。 使用 DXP 的集成库 使用一个集成库的方法非常类似于使用原理图库摆放元件和添加模型名。唯一的不同 就是 所有的元件信息和于元件相关 的模型已 经 为 你的使用被加到了原理图符 号中。你可以查看 元件属 性对 话 框 中的模型列表 以了解 什么样的模型...
