EDA课程设计——多功能数字钟课程设计报告

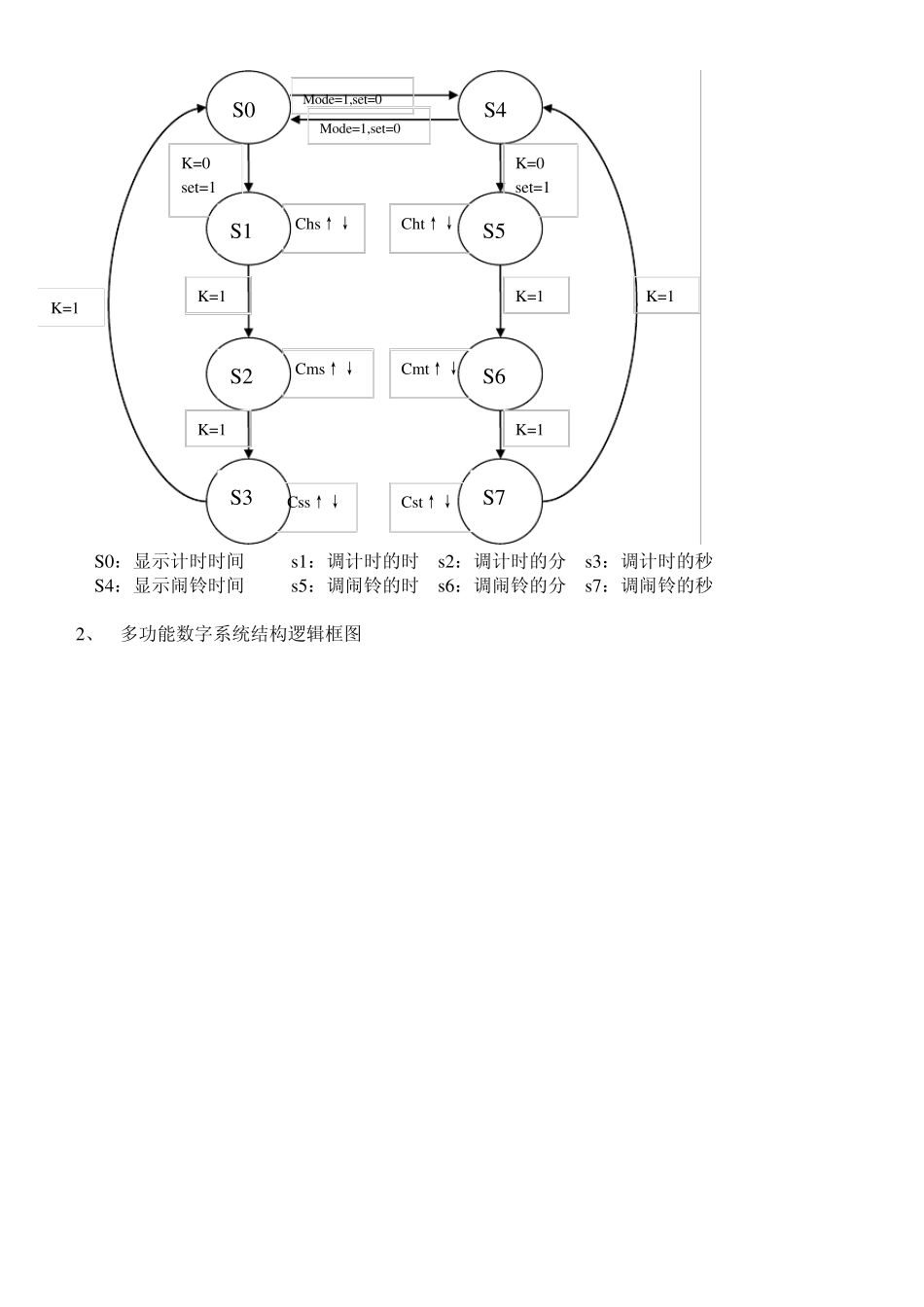

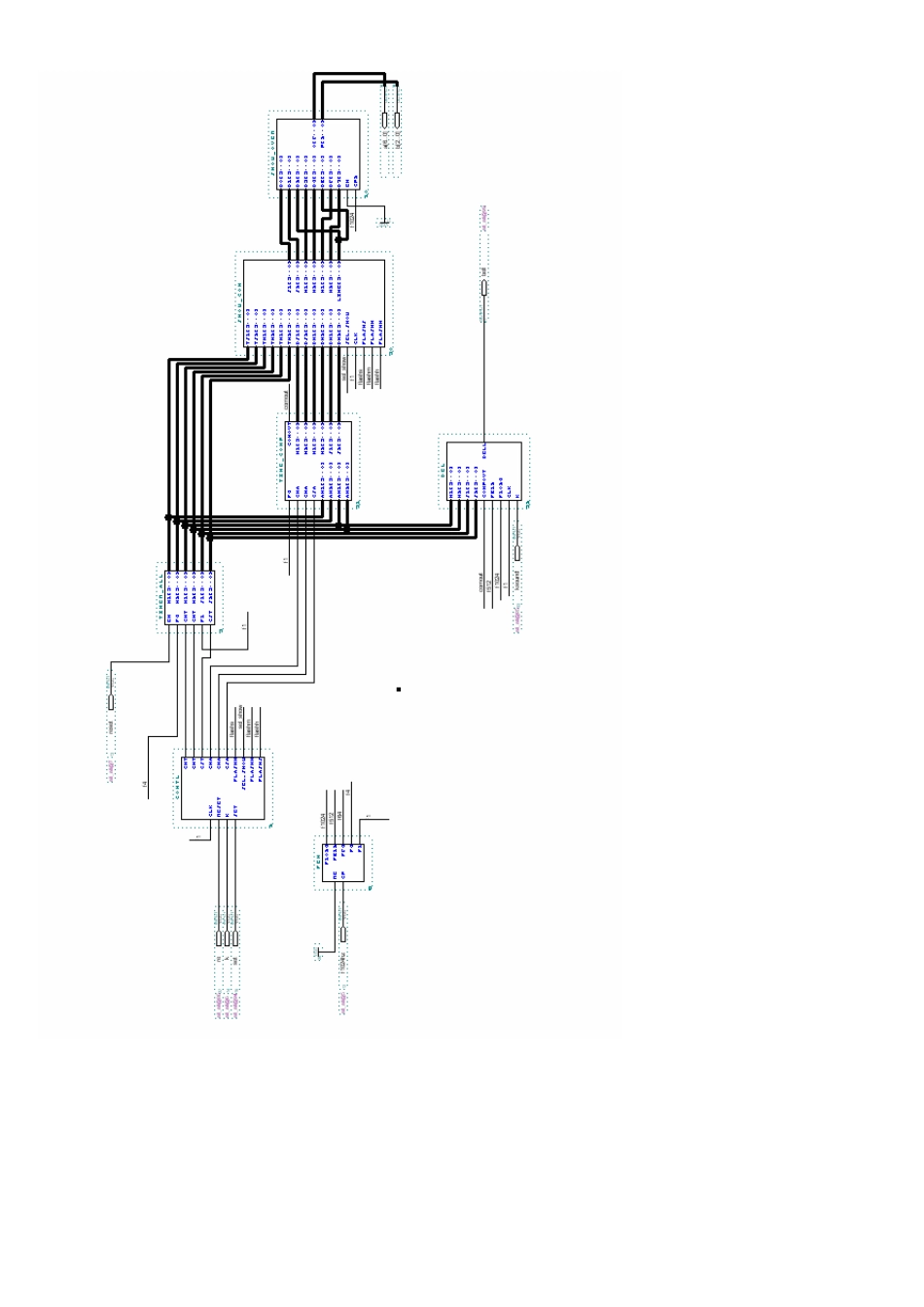

多 功 能 数 字 电 子 钟 一、 设计要求 1、 具有以二十四小时计时、显示、整点报时、时间设置和闹钟的功能。 2、 设计精度要求为1S。 二．系统功能描述 1 . 系统输入：系统状态及校时、定时转换的控制信号为k、mode、set； 时钟信号clk,采用1024Hz ； 系统复位信号为reset。输入信号均由按键产生。 系统输出：LED 显示输出，蜂鸣器声音信号输出。 多功能数字钟系统功能的具体描述如下： 2. 计时：正常工作状态下，每日按24h 计时制计时并显示，蜂鸣器无声，逢整点报时。 3. 校时：在计时状态显示下，按下“set 键”，进入“小时”校准状态，之后按下“k 键”则进入“分”校准状态，继续按下“k 键”则进入“秒复零”状态，第三次按下“k 键”又恢复到正常计时显示状态。 1）“小时”校准状态：在“小时”校准状态下，显示“小时”数码管以1Hz 的频率递增计数。 2）“分”校准状态：在“分”校准状态下，显示“分”的数码管以1Hz 的频率递增计数。 3）“秒”复零状态：在“秒复零”状态下，显示“秒”的数码管复零。 4. 整点报时：蜂鸣器在“59”分钟的第“51”、“53”、“55”、“57‘秒发频率为512Hz 的低音，在“59”分钟的第“59”秒发频率为1024Hz 的高音，结束时为整点。 5. 显示：要求采用扫描显示方式驱动 6 个 LED 数码管显示小时、分、秒。 闹钟：闹钟定时时间到，蜂鸣器发出周期为1s 的“滴”、“滴”声，持续时间为10s；闹钟定时显示。 6. 闹钟定时设置：在闹钟定时显示状态下，按下“set 键”，进入闹钟的“时”设置状态，之后按下“k 键”进入闹钟的“分”设置状态，继续按下“k 键”则进入“秒”设置状态，第三次按下“k 键”又恢复到闹钟定时显示状态。 1） 闹钟“小时”设置状态：在闹钟“小时”设置状态下，显示“小时”的数码管以1Hz 的频率递增计数。 2） 闹钟：“分”设置状态：在闹钟“分”设置状态下，显示“分”的数码管以1Hz 的频率递增计数。 三、 控制器的MDS 图及多功能数字系统结构逻辑框图 1、 控制器的MDS 图 S0：显示计时时间 s1：调计时的时 s2：调计时的分 s3：调计时的秒 S4：显示闹铃时间 s5：调闹铃的时 s6：调闹铃的分 s7：调闹铃的秒 2、 多功能数字系统结构逻辑框图 S0 S4 S2 S3 S7 S1 S5 S6 Mode=1,set=0 K=1 K=0 set=1 K=1 K=0 set=1 K=1 K=1 K=1 K=1 Chs↑↓ Cht↑↓ Cms↑↓ Cmt↑↓ Cst↑↓...
