EICAD纵断面用户手册

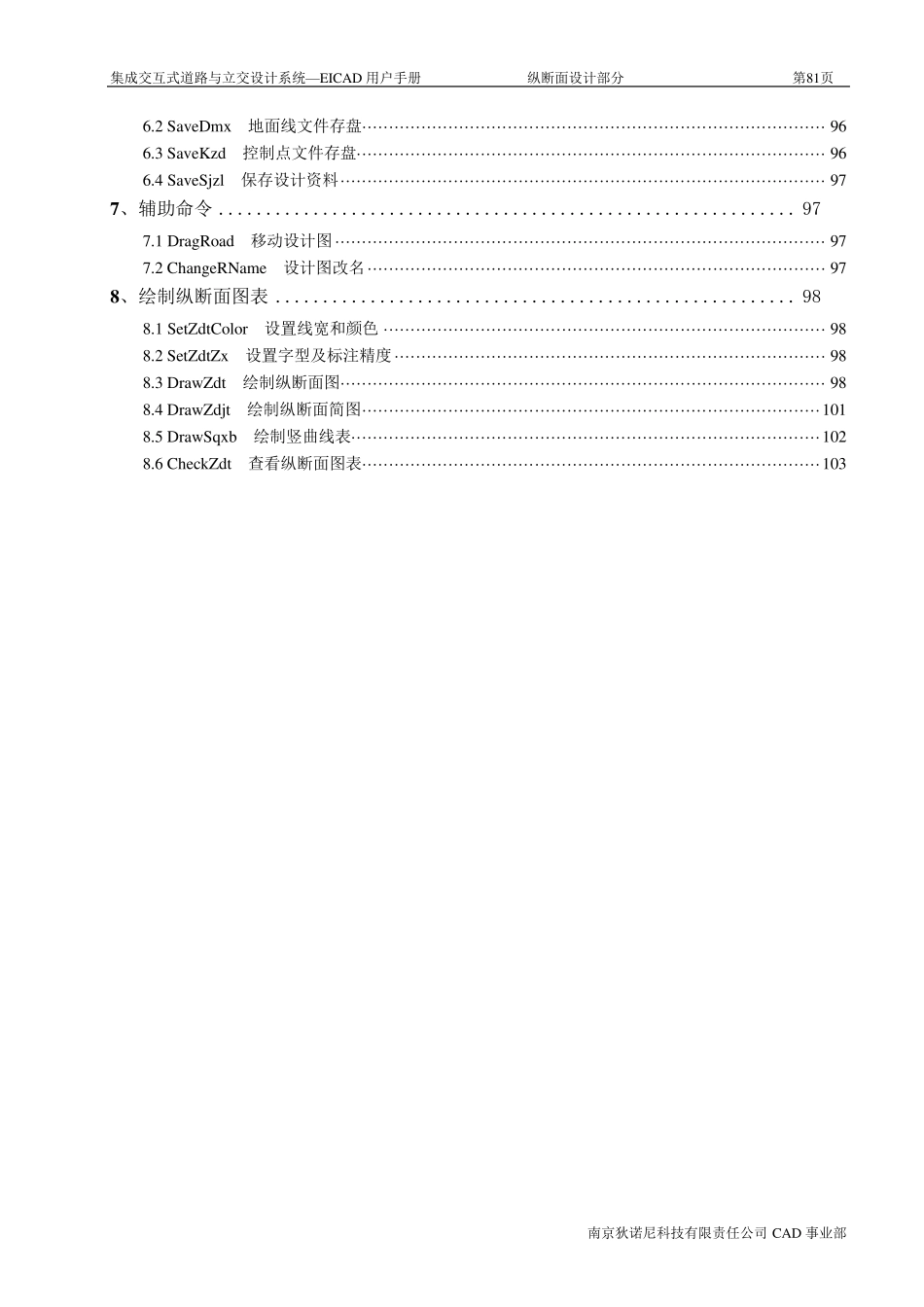

EICAD纵断面用户手册_第1页
1/25
EICAD纵断面用户手册_第2页
2/25
EICAD纵断面用户手册_第3页
3/25

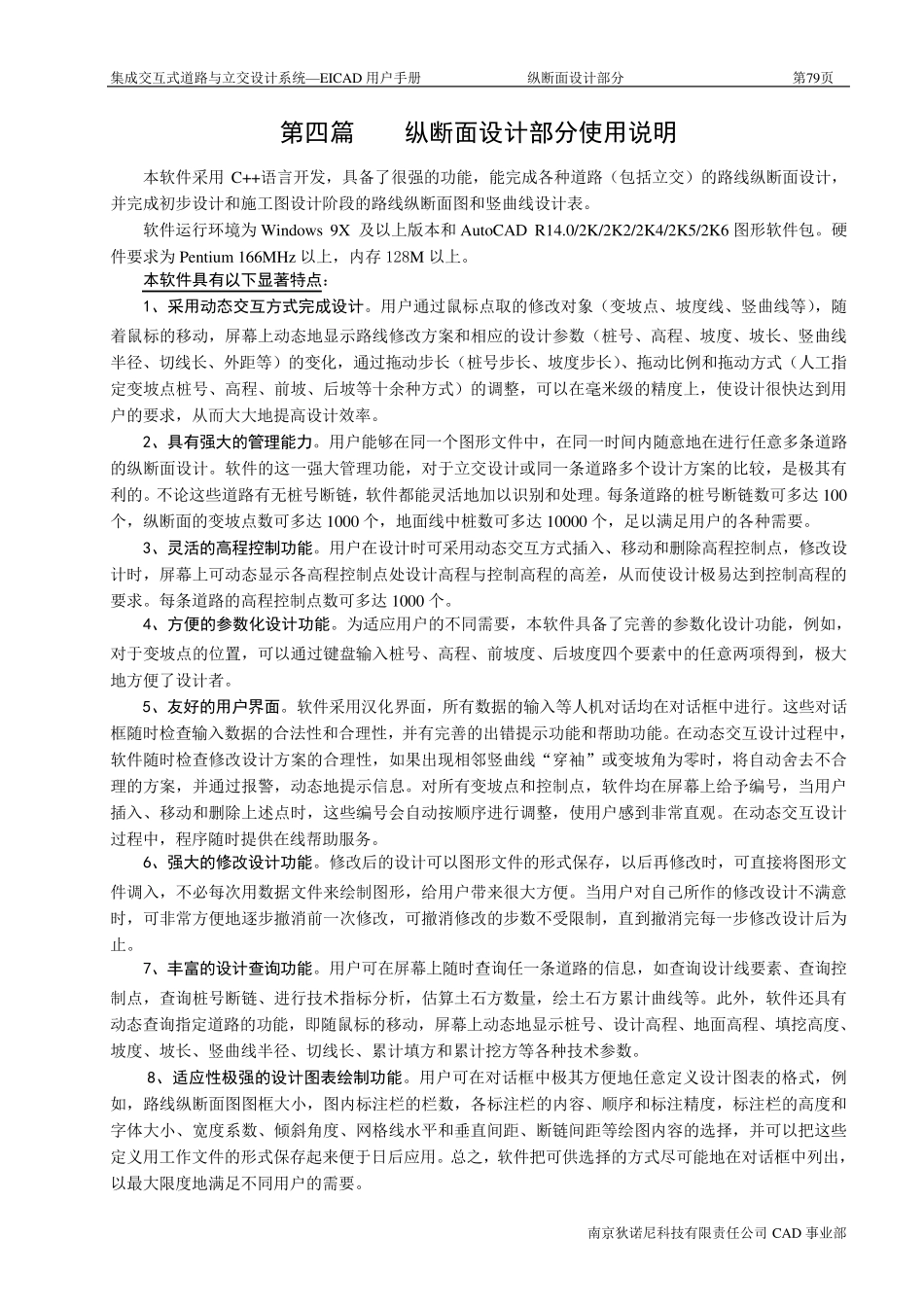

集 成 交 互 式 道 路 与 立 交 设 计 系 统 —EICAD 用 户 手 册 纵 断 面 设 计 部 分 第 79页 南 京 狄 诺 尼 科 技 有 限 责 任 公 司CAD 事 业 部 第四篇 纵断面设计部分使用说明 本 软 件 采 用C++语 言 开 发 , 具 备 了 很 强 的 功 能 , 能 完 成 各 种 道 路 ( 包 括 立 交 ) 的 路 线 纵 断 面 设 计 ,并 完 成 初 步 设 计 和 施 工 图 设 计 阶 段 的 路 线 纵 断 面 图 和 竖 曲 线 设 计 表 。 软 件 运 行 环 境 为 Windows 9X 及 以 上 版 本 和 AutoCAD R14.0/2K/2K2/2K4/2K5/2K6 图 形 软 件 包 。 硬件 要 求 为 Pentium 166MHz以 上 , 内 存 128M 以 上 。 本软件具有以下显著特点: 1、采用动态交互方式完成设计。 用 户 通 过 鼠 标 点 取 的 修 改 对 象 ( 变 坡 点 、 坡 度 线 、 竖 曲 线 等 ), 随着 鼠 标 的 移 动 , 屏 幕 上 动 态 地 显 示 路 线 修 改 方 案 和 相 应 的 设 计 参 数 ( 桩 号 、 高 程 、 坡 度 、 坡 长、 竖 曲 线半径、 切线 长、 外距等 ) 的 变 化, 通 过 拖动 步 长( 桩 号 步 长、 坡 度 步 长)、 拖动 比例和 拖动 方 式 ( 人工 指定变 坡 点 桩 号 、 高 程 、 前坡 、 后坡 等 十余种 方 式 ) 的 调整, 可以 在毫米级的 精度 上 , 使设 计 很 快达到用户 的 要 求 , 从而大大地 提高 设 计 效率。 2、具有强大的管理能力。 用 户 能 够在同一个图 形 文件 中, 在同一时间内 随 意地 在进行 任 意多条道 路的 纵 断 面 设 计 。 软 件 的 这一强 大管理功 能 , 对 于立 交 设 计 或同一条道 路 多个设 计 方 案 的 比较, 是极其有利的 。 不论这些道 路 有 无桩 号 断 链, 软 件 都能 灵活地 加以 识别和 处理。 每条道 路 的 桩 号 断 链数 可多达100个, 纵 断 面 的 变 坡 点 数 可多达1000 个, 地 面 线 中桩 数 可多达10000 个, 足以 满足用 户 的 各 种 需要 。 3、灵活的高程控制功能。 用 户 在设 计 时可采 用 动 态 交 互 方 式...
