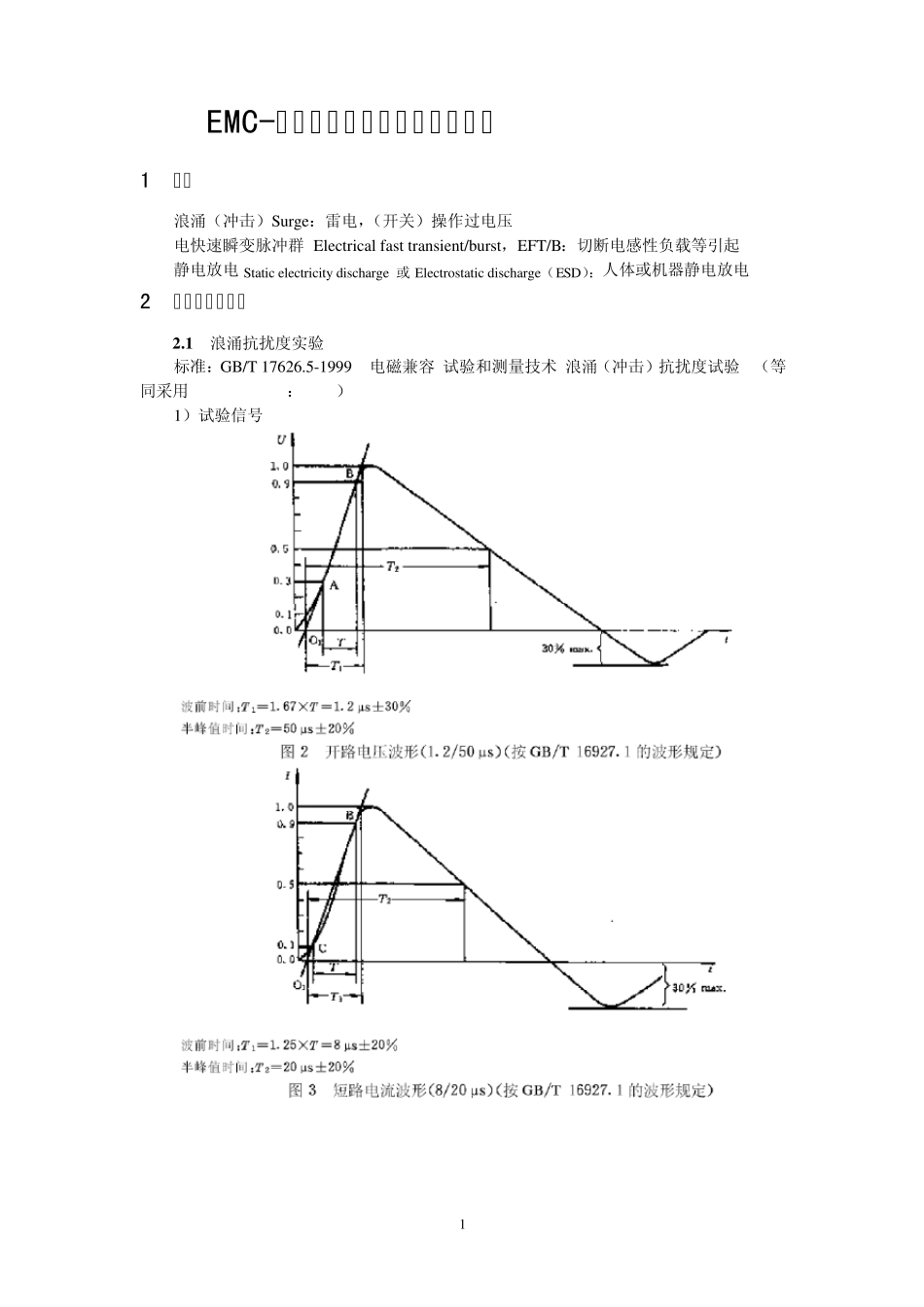

1 EMC-瞬态电压的抗扰度试验及防护 1 种类 浪涌（冲击）Su rge：雷电，（开关）操作过电压 电快速瞬变脉冲群 Electrical fast transient/bu rst，EFT/B：切断电感性负载等引起 静电放电Static electricity discharge 或Electrostatic discharge（ESD）：人体或机器静电放电 2 抗扰度实验方法 2 .1 浪涌抗扰度实验 标准：GB/T 17626.5-1999 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验 （等同采用IEC61000-4-5：1995） 1）试验信号 2 对应的短路电流波形为10/350μ s。 2） 抗扰度等级（试验信号电压） 3 3） 针对电源端口和非电源端口采用不同的信号源电阻和耦合方式 对电源端口： 线对线：2Ω (信号发生器的内阻)，耦合电容18μ F 线对地：2Ω (信号发生器的内阻)+10Ω , 耦合电容9μ F（美国等国家用2Ω ） 对直流电源端口，如果不是连接到配电电源网络，视作其它端口 对其它非屏蔽非对称端口：2Ω (信号发生器的内阻)+40Ω , 耦合电容0.5μ F 或用放电管耦合（当电容耦合会影响被试设备工作时） 对其它非屏蔽对称端口：如下图 对屏蔽端口：（略） 2 .2 电快速瞬变脉冲群抗扰度实验 标准：GB/T 17626.4-1998 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验（等同采用IEC61000-4-4： 1995） 1）试验信号 4 2 ）抗扰度等级（实验信号电压） 5 6 3） 耦合方式 对电源端口：电容耦合，33nF 耦合电容 对其它端口：容性耦合夹或金属箔等 2 .3 静电放电抗扰度实验 标准：GB/T 17626.2-1998 电磁兼容 试验和测量技术 静电放电抗扰度试验（等同采用IEC61000-4-2： 1995） 1） 静电放电模型 7 2 ） 静电发生器等效电路及放电电流波形 3 ）试验方法 (1) 直接放电 接触放电（优先选用）：外壳，允许用户维修的点 空气放电（不能使用接触放电时）：表面涂漆，且制造厂家指明是绝缘层，则使用空气放电，否则，应穿入漆膜，进行接触放电。 (2) 间接放电：对设备附近的耦合板进行放电。 4 ）试验等级 8 2 .4 过程仪表的抗扰度试验等级 标准：GB/T 18268-2000(等同IEC 61326-1997) 测量、控制和实验室用的电设备电磁兼容性要求 浪涌：3 级。电源端口：1KV/2KV,其它端口：1KV 和电快速瞬变脉冲群：3 级。电源端口：2KV,其它端口：1KV 静电放电（外壳）：接触放电：2 级（4KV）；空气放电：3 级（4KV） 关于直流电源端口的理解：连...
