EMC知识以及改善

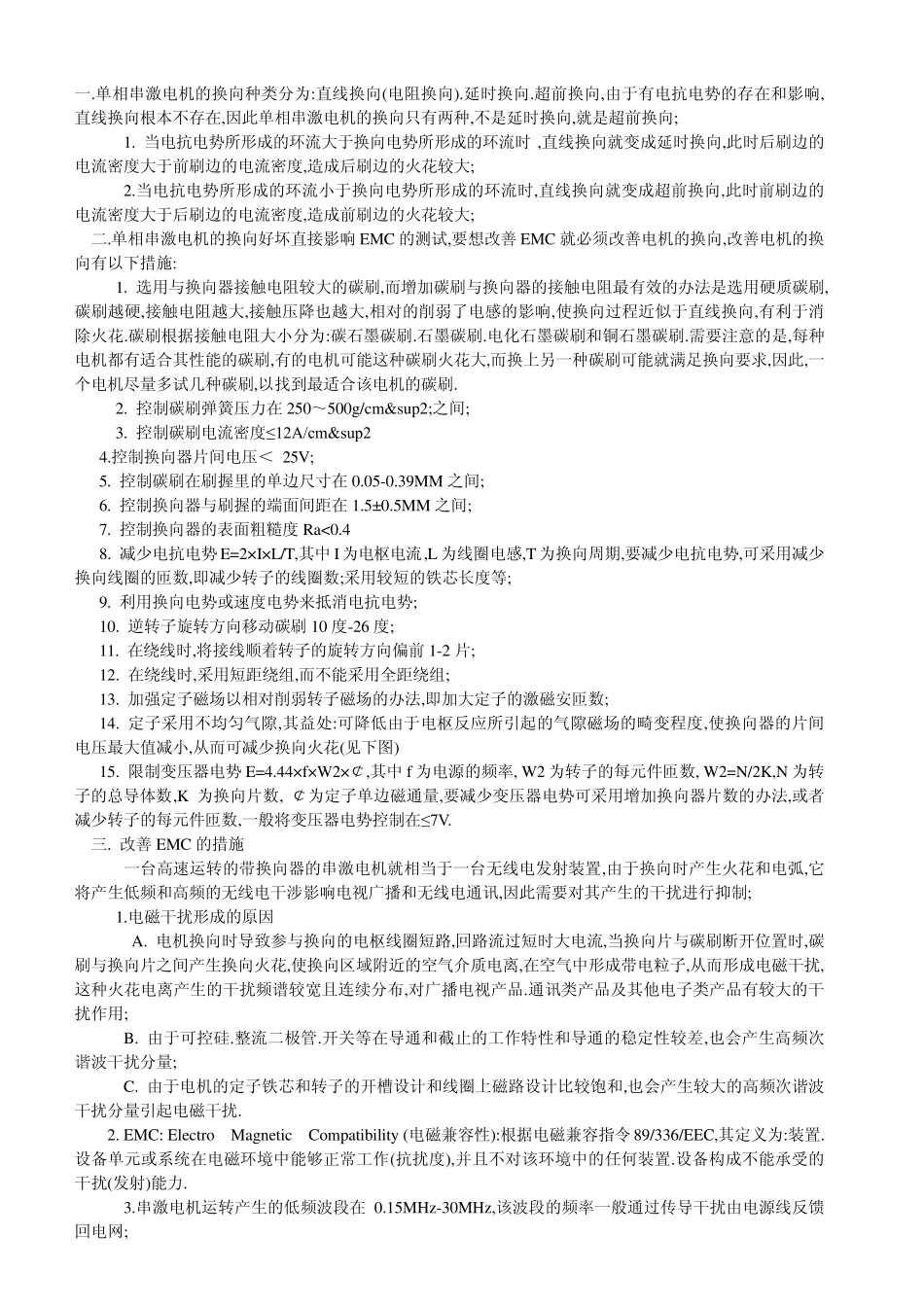

一.单相串激电机的换向种类分为:直线换向(电阻换向).延时换向.超前换向,由于有电抗电势的存在和影响,直线换向根本不存在,因此单相串激电机的换向只有两种,不是延时换向,就是超前换向; 1. 当电抗电势所形成的环流大于换向电势所形成的环流时 ,直线换向就变成延时换向,此时后刷边的电流密度大于前刷边的电流密度,造成后刷边的火花较大; 2.当电抗电势所形成的环流小于换向电势所形成的环流时,直线换向就变成超前换向,此时前刷边的电流密度大于后刷边的电流密度,造成前刷边的火花较大; 二.单相串激电机的换向好坏直接影响 EMC 的测试,要想改善 EMC 就必须改善电机的换向,改善电机的换向有以下措施: 1. 选用与换向器接触电阻较大的碳刷,而增加碳刷与换向器的接触电阻最有效的办法是选用硬质碳刷,碳刷越硬,接触电阻越大,接触压降也越大,相对的削弱了电感的影响,使换向过程近似于直线换向,有利于消除火花.碳刷根据接触电阻大小分为:碳石墨碳刷.石墨碳刷.电化石墨碳刷和铜石墨碳刷.需要注意的是,每种电机都有适合其性能的碳刷,有的电机可能这种碳刷火花大,而换上另一种碳刷可能就满足换向要求,因此,一个电机尽量多试几种碳刷,以找到最适合该电机的碳刷. 2. 控制碳刷弹簧压力在 250～500g/cm²之间; 3. 控制碳刷电流密度≤12A/cm² 4.控制换向器片间电压＜ 25V; 5. 控制碳刷在刷握里的单边尺寸在 0.05-0.39MM 之间; 6. 控制换向器与刷握的端面间距在 1.5±0.5MM 之间; 7. 控制换向器的表面粗糙度 Ra<0.4 8. 减少电抗电势 E=2×I×L/T,其中 I 为电枢电流,L 为线圈电感,T 为换向周期,要减少电抗电势,可采用减少换向线圈的匝数,即减少转子的线圈数;采用较短的铁芯长度等; 9. 利用换向电势或速度电势来抵消电抗电势; 10. 逆转子旋转方向移动碳刷 10 度-26 度; 11. 在绕线时,将接线顺着转子的旋转方向偏前 1-2 片; 12. 在绕线时,采用短距绕组,而不能采用全距绕组; 13. 加强定子磁场以相对削弱转子磁场的办法,即加大定子的激磁安匝数; 14. 定子采用不均匀气隙,其益处:可降低由于电枢反应所引起的气隙磁场的畸变程度,使换向器的片间电压最大值减小,从而可减少换向火花(见下图) 15. 限制变压器电势 E=4.44×f×W2×￠,其中 f 为电源的频率, W2 为转子的每元件匝数, W2=N/2K,N 为转子的总导体数,K 为换向片数, ￠为定子单边磁通量,要减少变压器电势可采用增加换向器片数的办法,或者减少转子...
