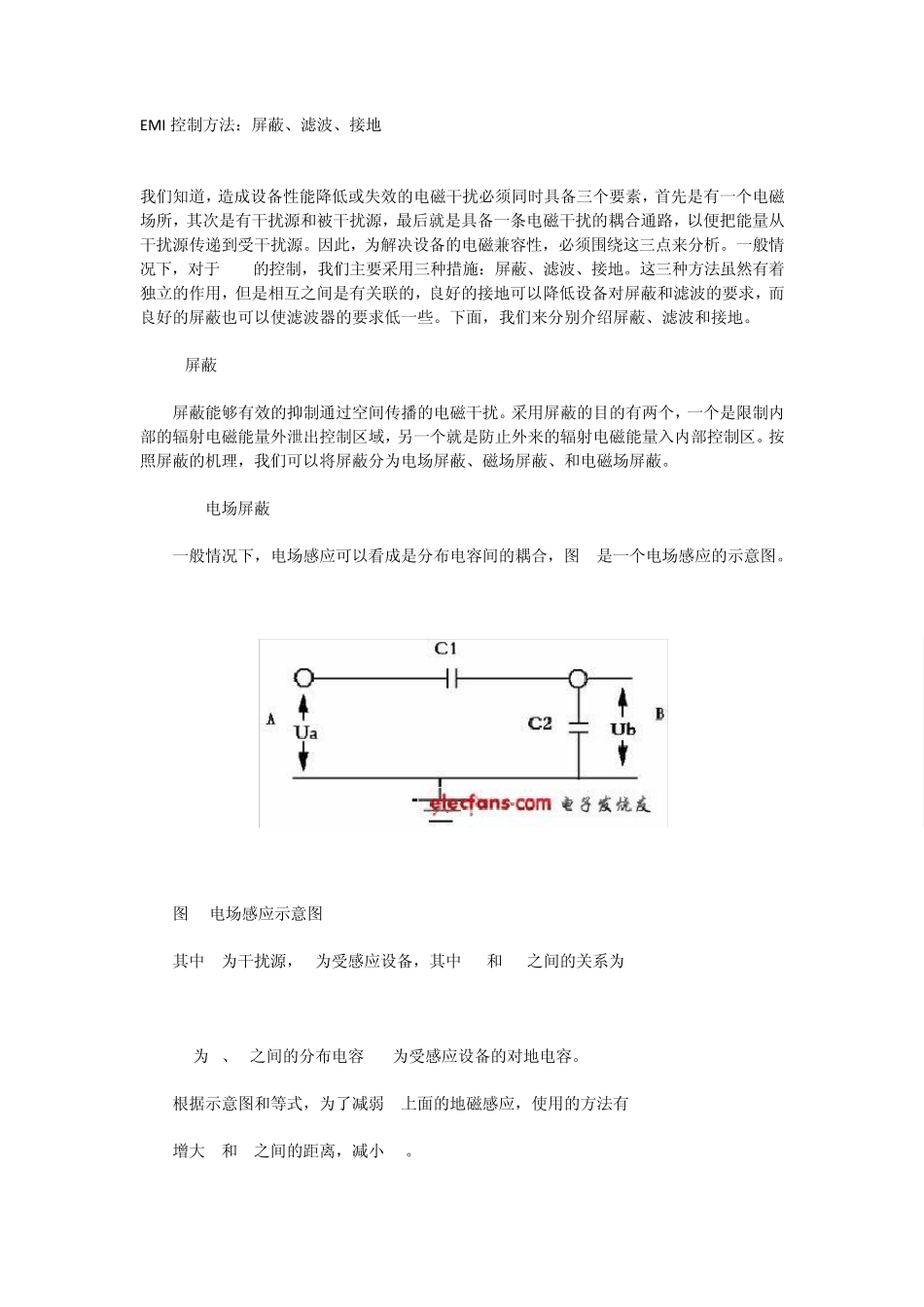

EM I 控制方法：屏蔽、滤波、接地 我们知道，造成设备性能降低或失效的电磁干扰必须同时具备三个要素，首先是有一个电磁场所，其次是有干扰源和被干扰源，最后就是具备一条电磁干扰的耦合通路，以便把能量从干扰源传递到受干扰源
因此，为解决设备的电磁兼容性，必须围绕这三点来分析
一般情况下，对于 EMI的控制，我们主要采用三种措施：屏蔽、滤波、接地
这三种方法虽然有着独立的作用，但是相互之间是有关联的，良好的接地可以降低设备对屏蔽和滤波的要求，而良好的屏蔽也可以使滤波器的要求低一些
下面，我们来分别介绍屏蔽、滤波和接地
1屏蔽 屏蔽能够有效的抑制通过空间传播的电磁干扰
采用屏蔽的目的有两个，一个是限制内部的辐射电磁能量外泄出控制区域，另一个就是防止外来的辐射电磁能量入内部控制区

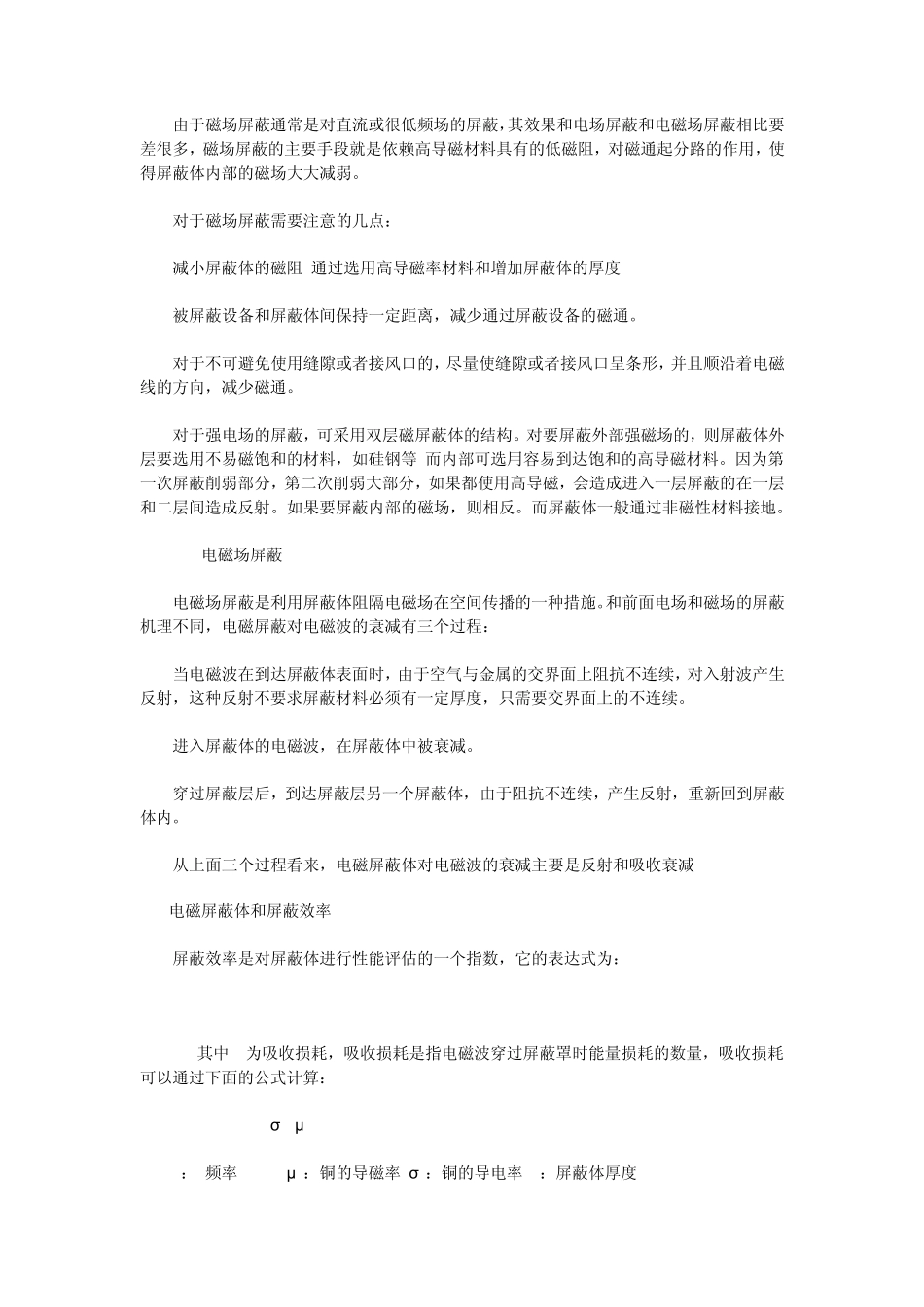

按照屏蔽的机理，我们可以将屏蔽分为电场屏蔽、磁场屏蔽、和电磁场屏蔽
1 电场屏蔽 一般情况下，电场感应可以看成是分布电容间的耦合，图 1是一个电场感应的示意图
图 1 电场感应示意图 其中 A为干扰源，B为受感应设备，其中 Ua和 Ub之间的关系为 Ub=C1*Ua/(C1+C2) C1为 A、B之间的分布电容;C2为受感应设备的对地电容
根据示意图和等式，为了减弱 B上面的地磁感应，使用的方法有 增大 A和 B之间的距离，减小 C1

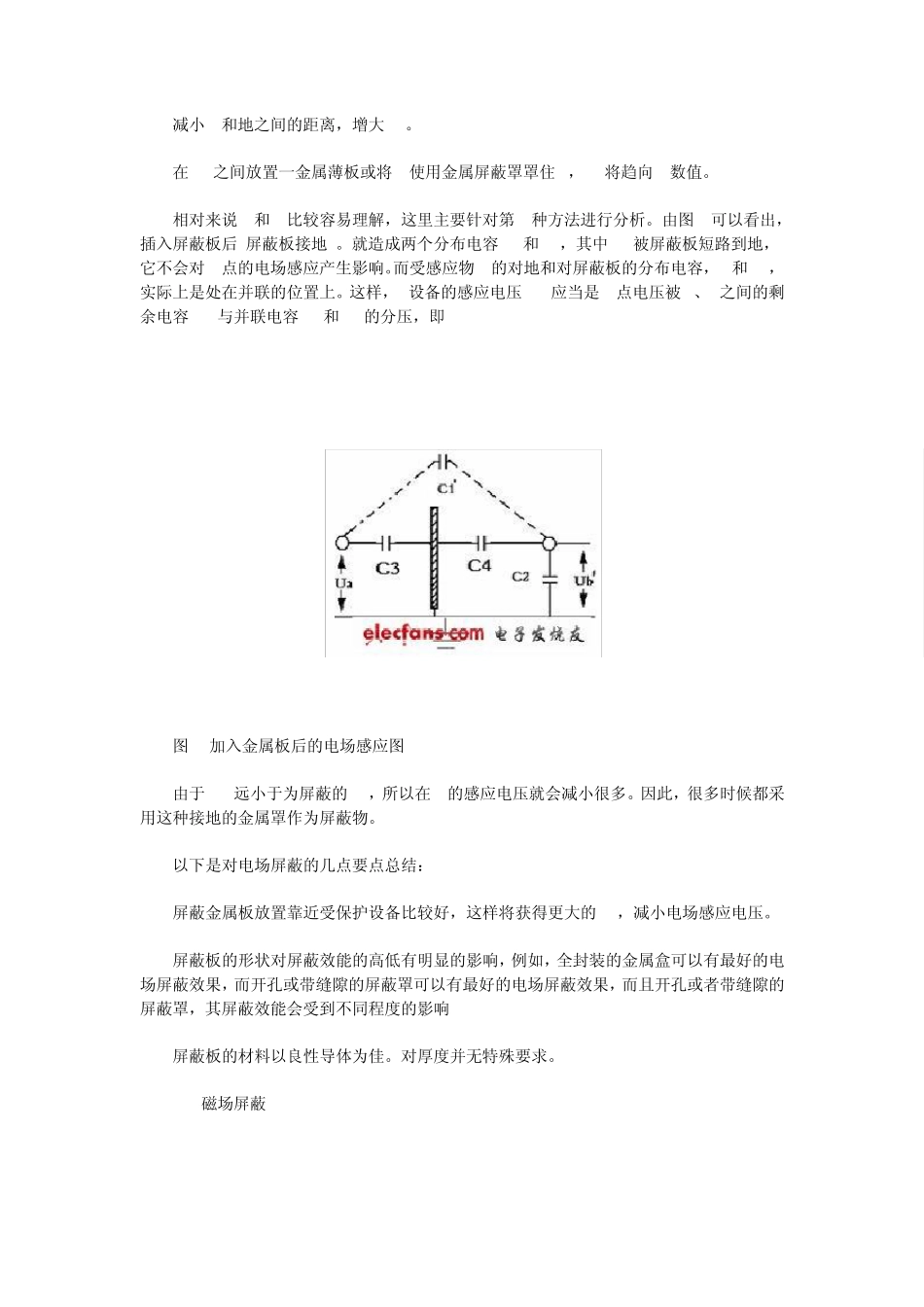

减小B和地之间的距离，增大C2
在AB之间放置一金属薄板或将A使用金属屏蔽罩罩住A，C1将趋向0数值
相对来说1和2比较容易理解，这里主要针对第3种方法进行分析
由图2可以看出，插入屏蔽板后(屏蔽板接地)
就造成两个分布电容C3和C4，其中C3被屏蔽板短路到地，它不会对B点的电场感应产生影响
而受感应物B的对地和对屏蔽板的分布电容，C3和C4，实际上是处在并联的位置上
这样，B设备的感应电压ub'应当是A点电压被A、B之间的剩余电容C1'
