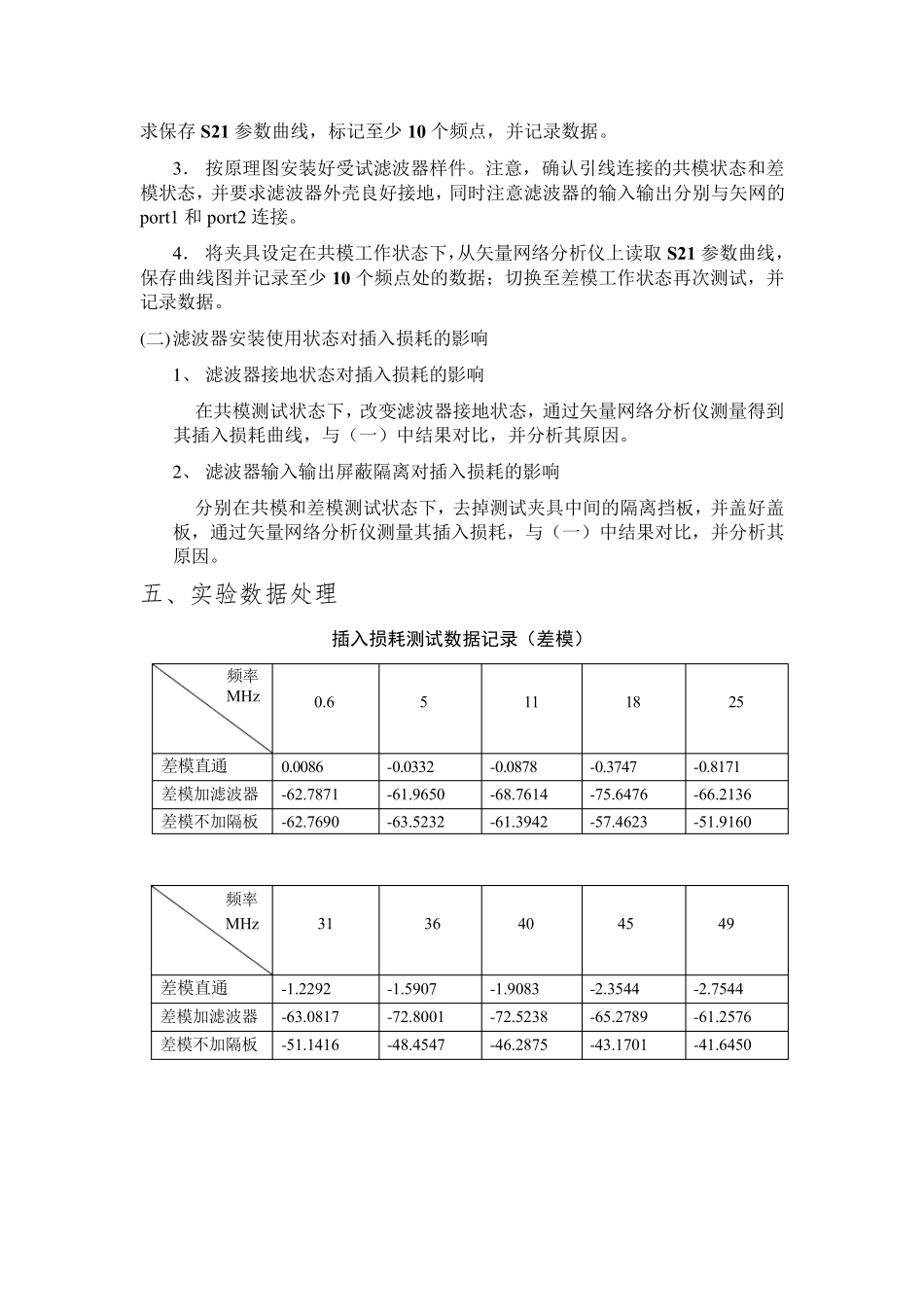

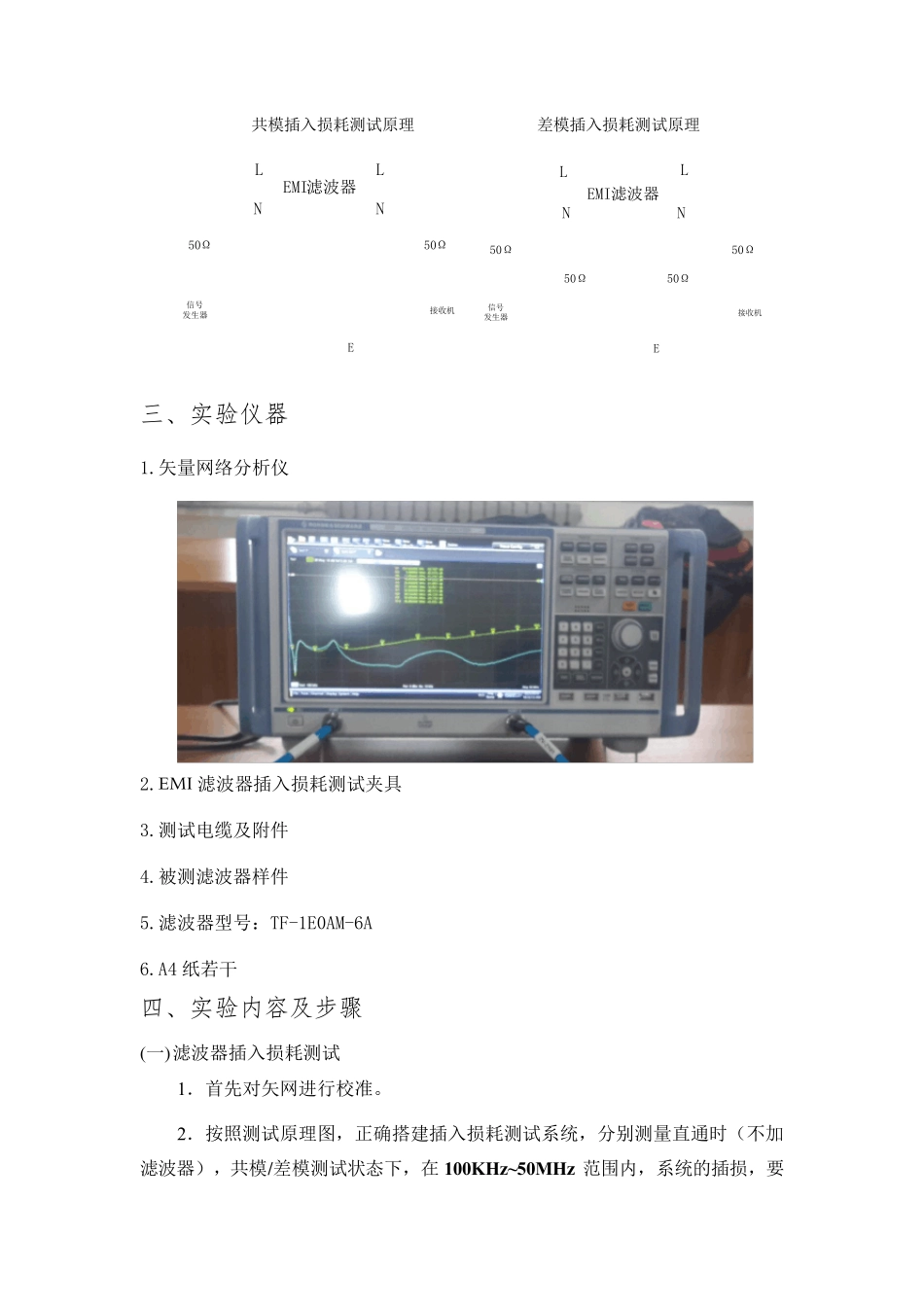

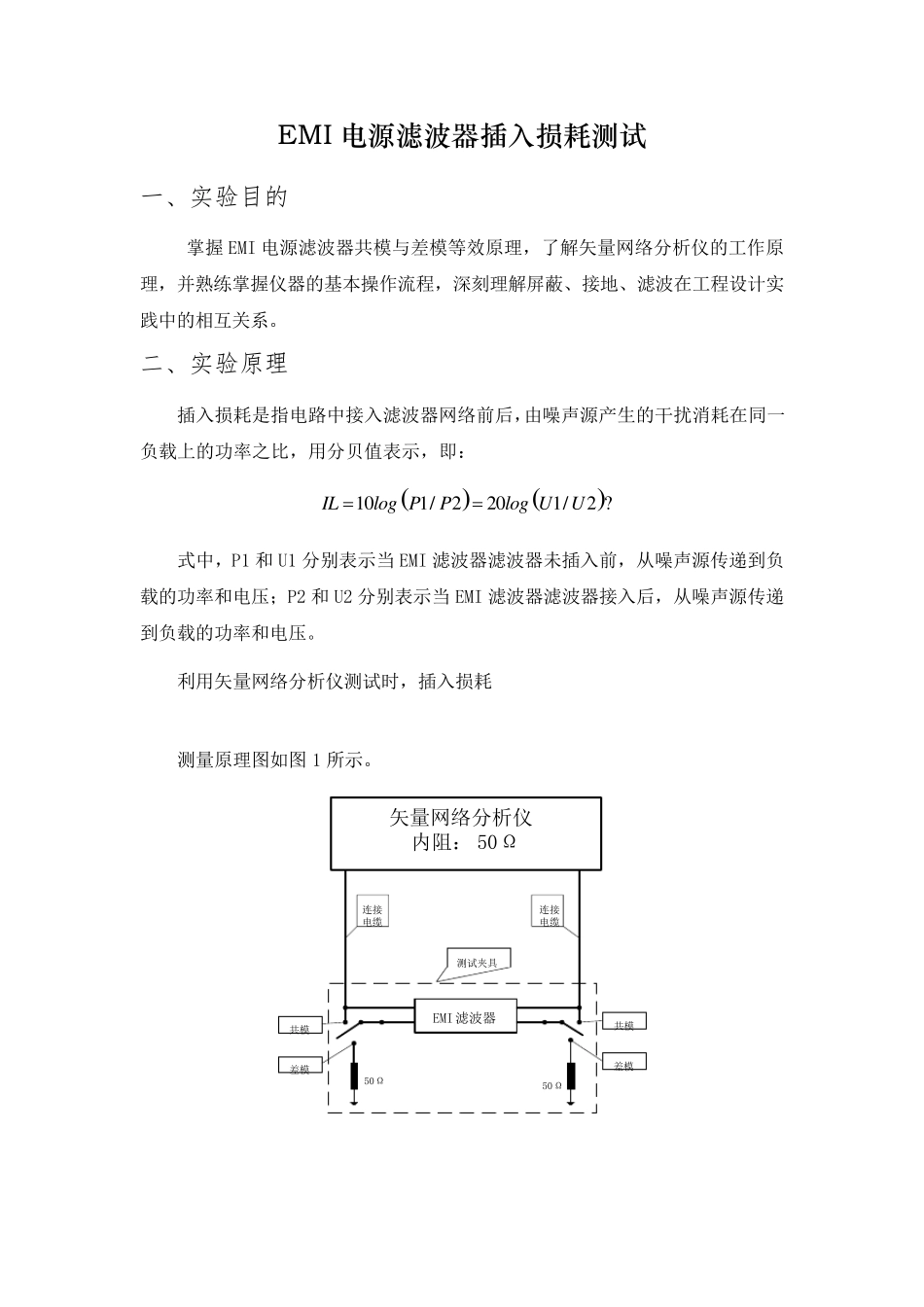

EMI 电源滤波器插入损耗测试 一、实验目的 掌握EMI 电源滤波器共模与差模等效原理,了解矢量网络分析仪的工作原理,并熟练掌握仪器的基本操作流程,深刻理解屏蔽、接地、滤波在工程设计实践中的相互关系。 二、实验原理 插入损耗是指电路中接入滤波器网络前后,由噪声源产生的干扰消耗在同一负载上的功率之比,用分贝值表示,即: 式中,P1 和U1 分别表示当EMI 滤波器滤波器未插入前,从噪声源传递到负载的功率和电压;P2 和U2 分别表示当EMI 滤波器滤波器接入后,从噪声源传递到负载的功率和电压。 利用矢量网络分析仪测试时,插入损耗 测量原理图如图1 所示。 矢量网络分析仪内阻:50ΩEMI滤波器50Ω50Ω共模共模差模差模测试夹具连接电缆连接电缆 101/2201/2 ?ILlo g PPlo g UU共模插入损耗测试原理 差模插入损耗测试原理 三、实验仪器 1.矢量网络分析仪 2.EM I 滤波器插入损耗测试夹具 3.测试电缆及附件 4.被测滤波器样件 5.滤波器型号:TF-1E0AM-6A 6.A4 纸若干 四、实验内容及步骤 (一) 滤波器插入损耗测试 1.首先对矢网进行校准。 2.按照测试原理图,正确搭建插入损耗测试系统,分别测量直通时(不加滤波器),共模/差模测试状态下,在100KHz~50MHz 范围内,系统的插损,要EMI滤波器信号发生器接收机50Ω50Ω50Ω50ΩELLNNEMI滤波器信号发生器接收机50Ω50ΩELLNN求保存S21 参数曲线,标记至少10 个频点,并记录数据。 3. 按原理图安装好受试滤波器样件。注意,确认引线连接的共模状态和差模状态,并要求滤波器外壳良好接地,同时注意滤波器的输入输出分别与矢网的port1 和port2 连接。 4. 将夹具设定在共模工作状态下,从矢量网络分析仪上读取S21 参数曲线,保存曲线图并记录至少10 个频点处的数据;切换至差模工作状态再次测试,并记录数据。 (二) 滤波器安装使用状态对插入损耗的影响 1 、 滤波器接地状态对插入损耗的影响 在共模测试状态下,改变滤波器接地状态,通过矢量网络分析仪测量得到其插入损耗曲线,与(一)中结果对比,并分析其原因。 2 、 滤波器输入输出屏蔽隔离对插入损耗的影响 分别在共模和差模测试状态下,去掉测试夹具中间的隔离挡板,并盖好盖板,通过矢量网络分析仪测量其插入损耗,与(一)中结果对比,并分析其原因。 五、实验数据处理 插入损耗测试数据记录(差模) 频率 MHz 0.6 5 11 18 25 差模直通 0.0086 -0.0332...
