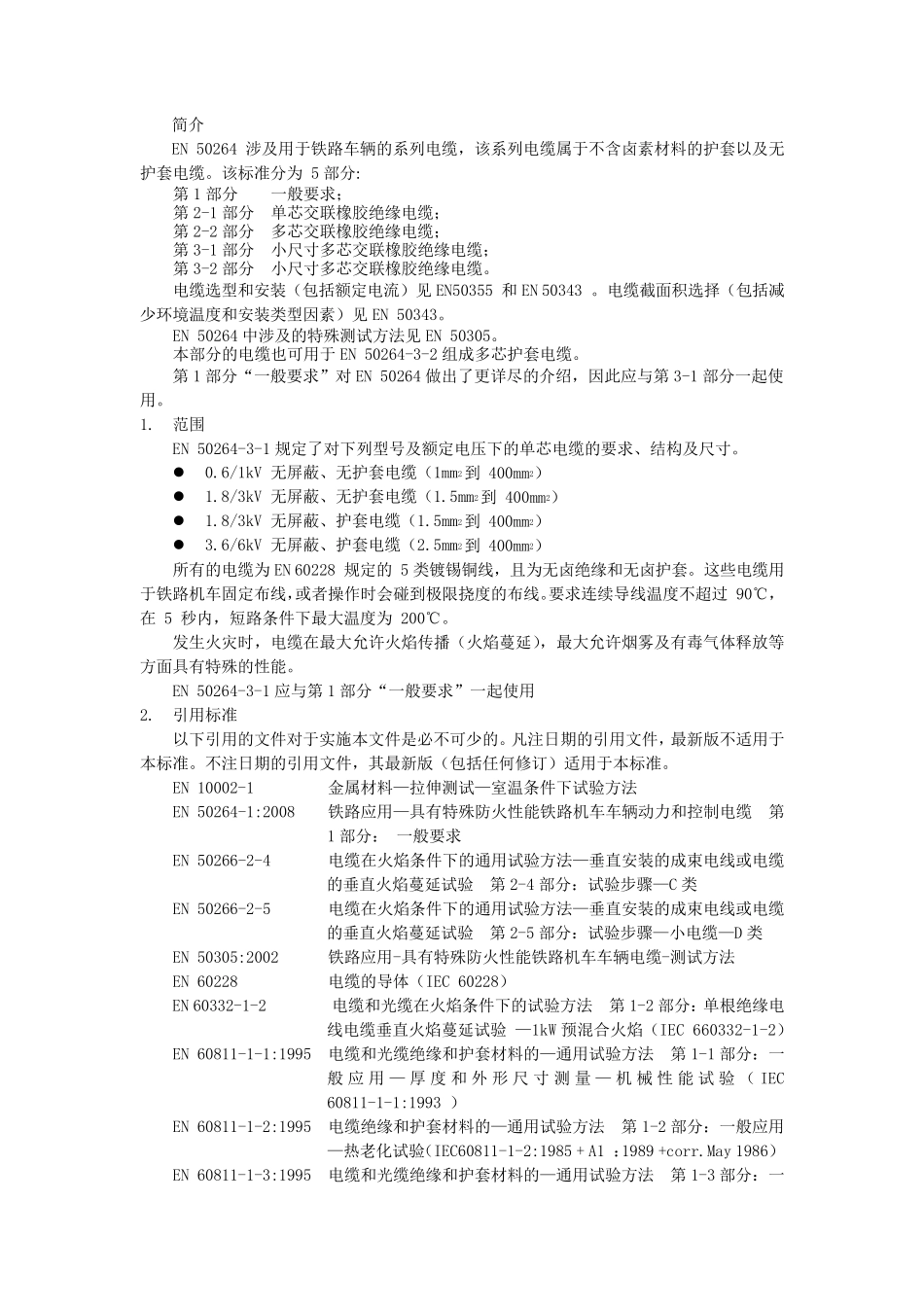

铁路应用—— 具有特殊防火性能铁路机车车辆电力和控制电缆 第 3-1 部分： 单芯小尺寸交联橡胶绝缘电缆 简 介 EN 50264 涉 及 用 于 铁 路 车 辆 的 系 列 电 缆 ， 该 系 列 电 缆 属 于 不 含 卤 素 材 料 的 护 套 以 及 无护 套 电 缆 。 该 标 准 分 为 5 部 分 : 第 1 部 分 一 般 要 求 ； 第 2-1 部 分 单 芯 交 联 橡 胶 绝 缘 电 缆 ； 第 2-2 部 分 多 芯 交 联 橡 胶 绝 缘 电 缆 ； 第 3-1 部 分 小 尺 寸 多 芯 交 联 橡 胶 绝 缘 电 缆 ； 第 3-2 部 分 小 尺 寸 多 芯 交 联 橡 胶 绝 缘 电 缆 。 电 缆 选 型 和 安 装 （ 包 括 额 定 电 流 ） 见 EN50355 和 EN 50343 。 电 缆 截 面 积 选 择 （ 包 括 减少 环 境 温 度 和 安 装 类 型 因 素 ） 见 EN 50343。 EN 50264 中 涉 及 的 特 殊 测 试 方 法 见 EN 50305。 本 部 分 的 电 缆 也 可 用 于 EN 50264-3-2 组 成 多 芯 护 套 电 缆 。 第 1 部 分 “ 一 般 要 求 ” 对 EN 50264 做 出 了 更 详 尽 的 介 绍 ， 因 此 应 与 第 3-1 部 分 一 起 使用 。 1. 范 围 EN 50264-3-1 规 定 了 对 下 列 型 号 及 额 定 电 压 下 的 单 芯 电 缆 的 要 求 、 结 构 及 尺 寸 。 0.6/1kV 无 屏 蔽 、 无 护 套 电 缆 （ 1mm2到 400mm2） 1.8/3kV 无 屏 蔽 、 无 护 套 电 缆 （ 1.5mm2到 400mm2） 1.8/3kV 无 屏 蔽 、 护 套 电 缆 （ 1.5mm2到 400mm2） 3.6/6kV 无 屏 蔽 、 护 套 电 缆 （ 2.5mm2到 400mm2） 所 有 的 电 缆 为 EN 60228 规 定 的 5 类 镀 锡 铜 线 ， 且 为 无 卤 绝 缘 和 无 卤 护 套 。 这 些 电 缆 用 于 铁 路 机 车 固 定 布 线 ，或者操作时会碰到 极限挠度 的 布 线 。要 求 连续导线 温 度 不 超过 90℃，在 5 秒内， 短路 条件下 最大温 度 为 200℃。 发生火灾时， 电 缆 在最大允许火焰传播（ 火焰蔓延）， 最大允许烟雾及 有 毒气体释放等方 面 具有 特 殊 的 性能。 EN 50264-3-1...
