Eplan如何按每个柜子单独生成元件清单

Eplan如何按每个柜子单独生成元件清单_第1页
1/6
Eplan如何按每个柜子单独生成元件清单_第2页
2/6
Eplan如何按每个柜子单独生成元件清单_第3页
3/6

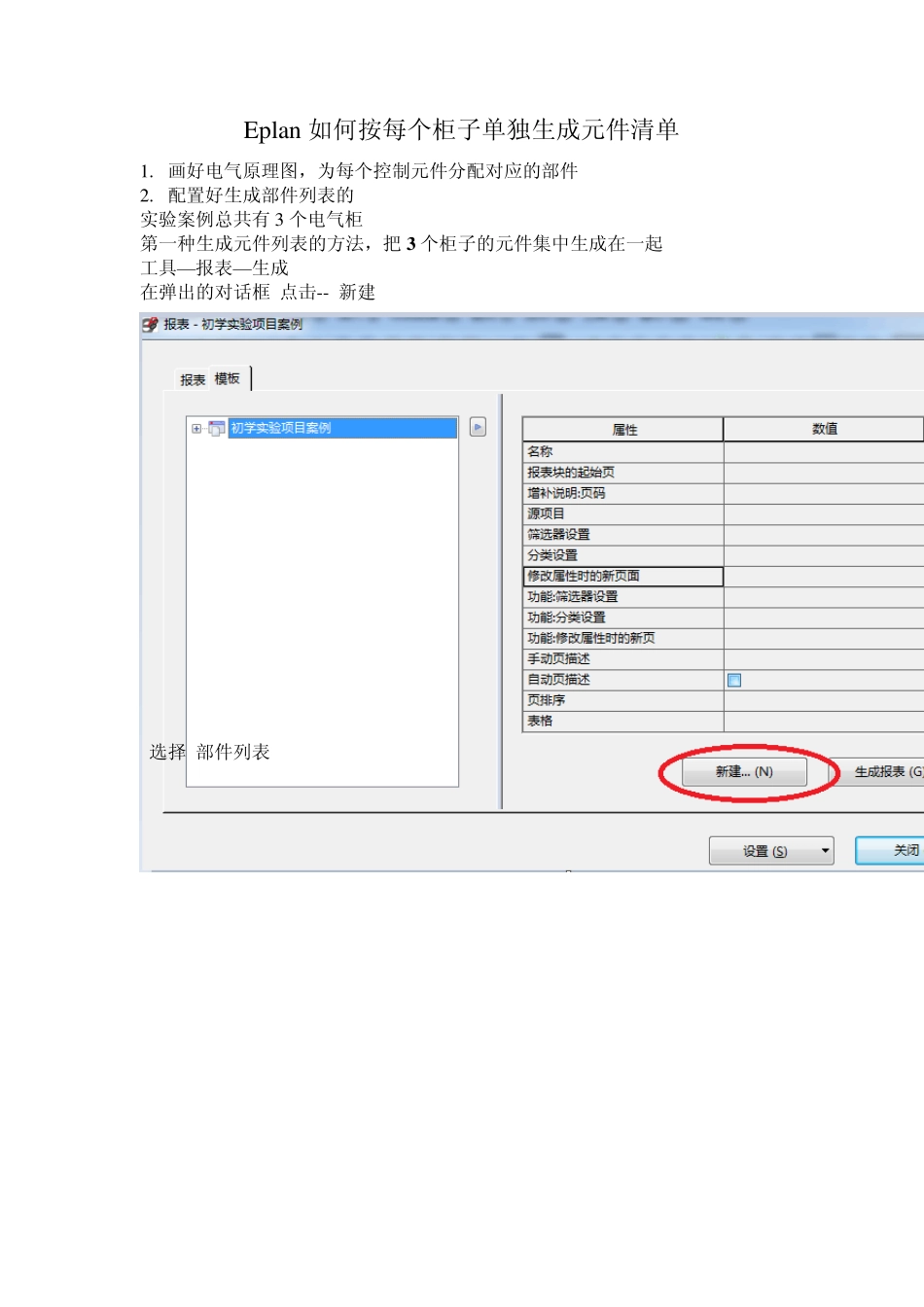

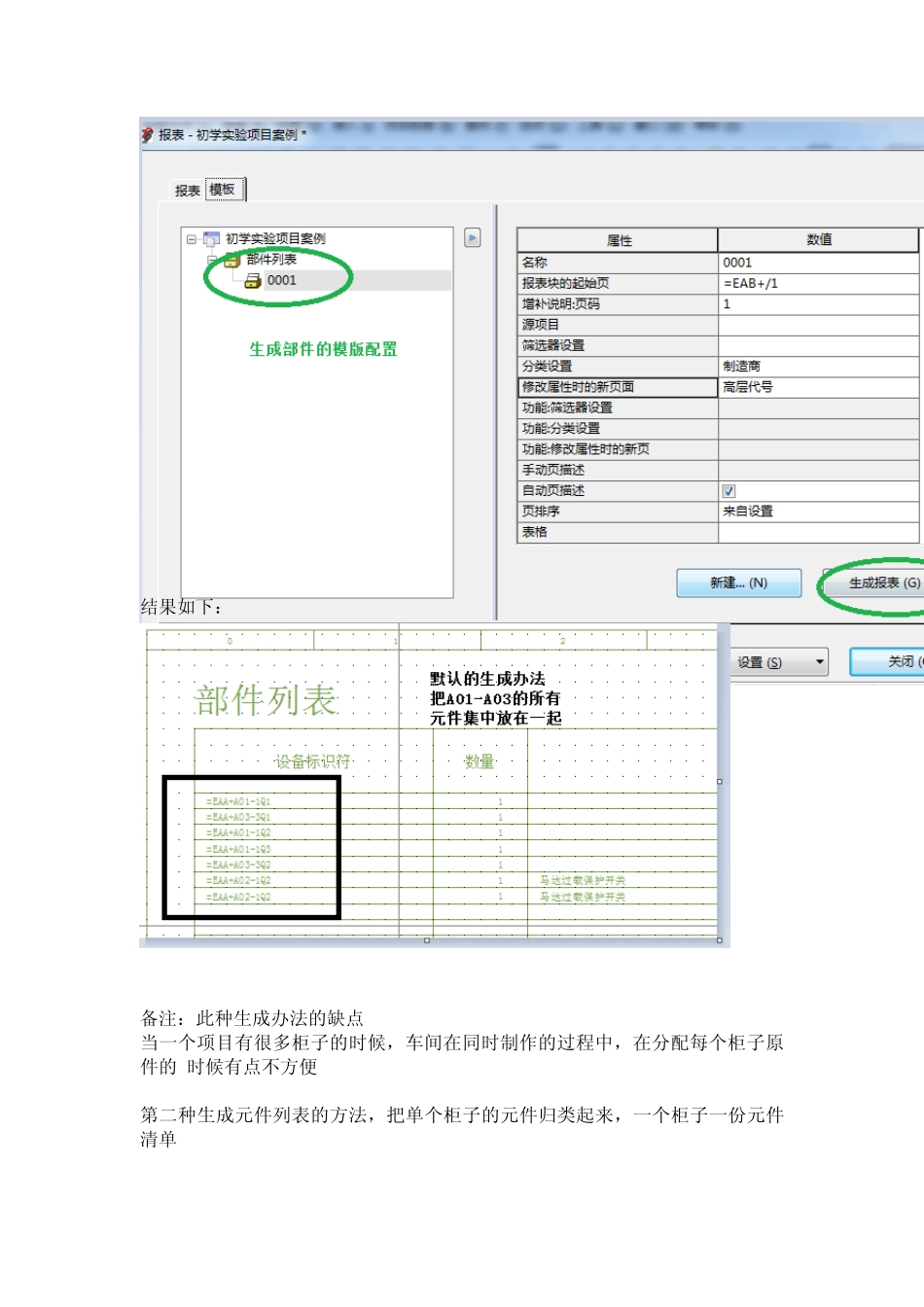

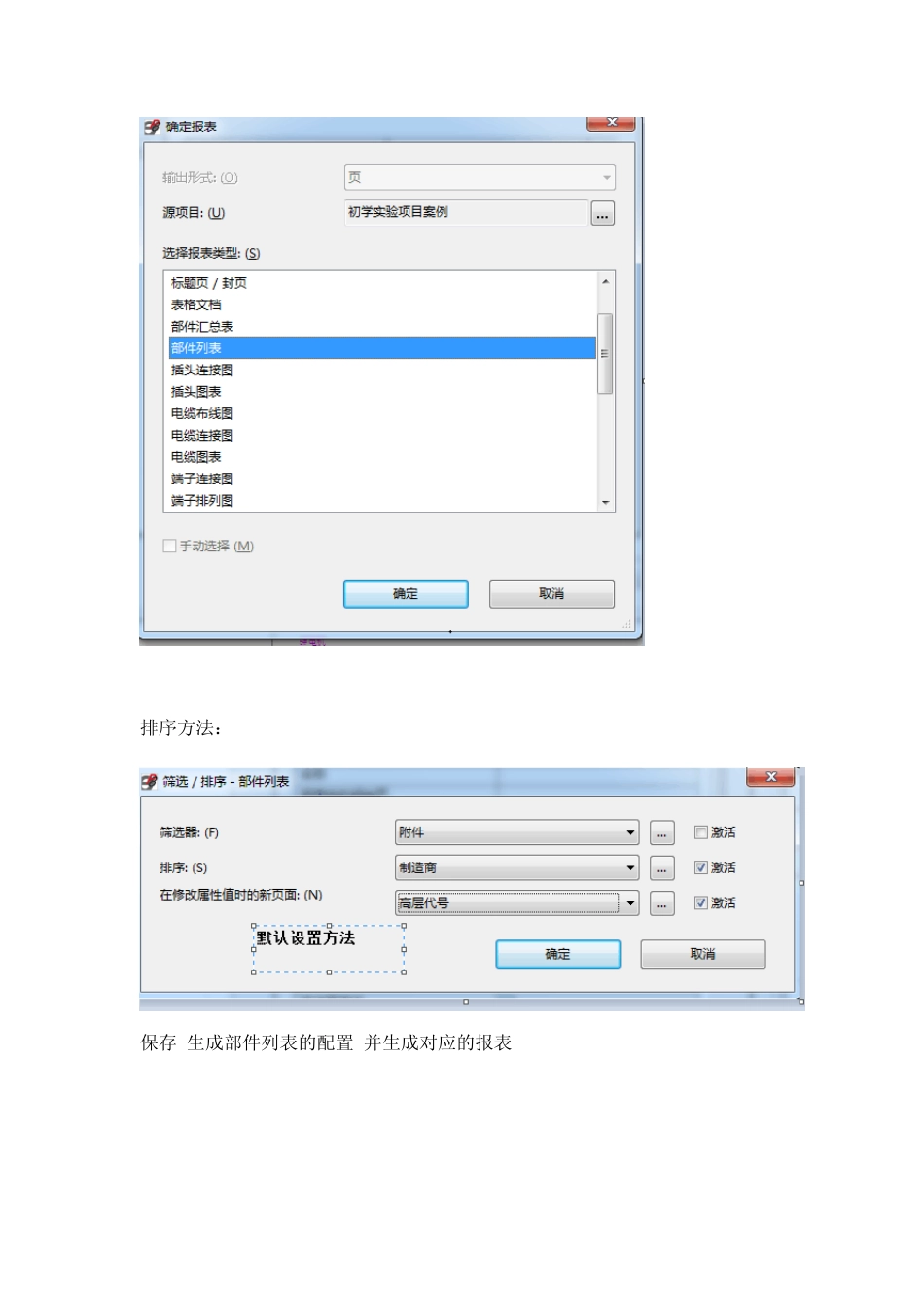

Ep lan 如何按每个柜子单独生成元件清单 1. 画好电气原理图,为每个控制元件分配对应的部件 2. 配置好生成部件列表的 实验案例总共有3 个电气柜 第一种生成元件列表的方法,把 3 个柜子的元件集中生成在一起 工具—报表—生成 在弹出的对话框 点击-- 新建 选择 部件列表 排序方法: 保存 生成部件列表的配置 并生成对应的报表 结果如下: 备注:此种生成办法的缺点 当一个项目有很多柜子的时候,车间在同时制作的过程中,在分配每个柜子原件的 时候有点不方便 第二种生成元件列表的方法,把单个柜子的元件归类起来,一个柜子一份元件清单 工具—报表—生成 在弹出的对话框 点击-- 新建 选择 部件列表 排序方法: 此步配置要稍微修改下 生成报表如下: 此此共生成了3 份,每个柜子单独一份 这样车间制作的时候,每个柜子都有一份独立的元件清单,大大提高了车间制作效率
