EPSON、STAR等一般针式打印机打印头故障维修

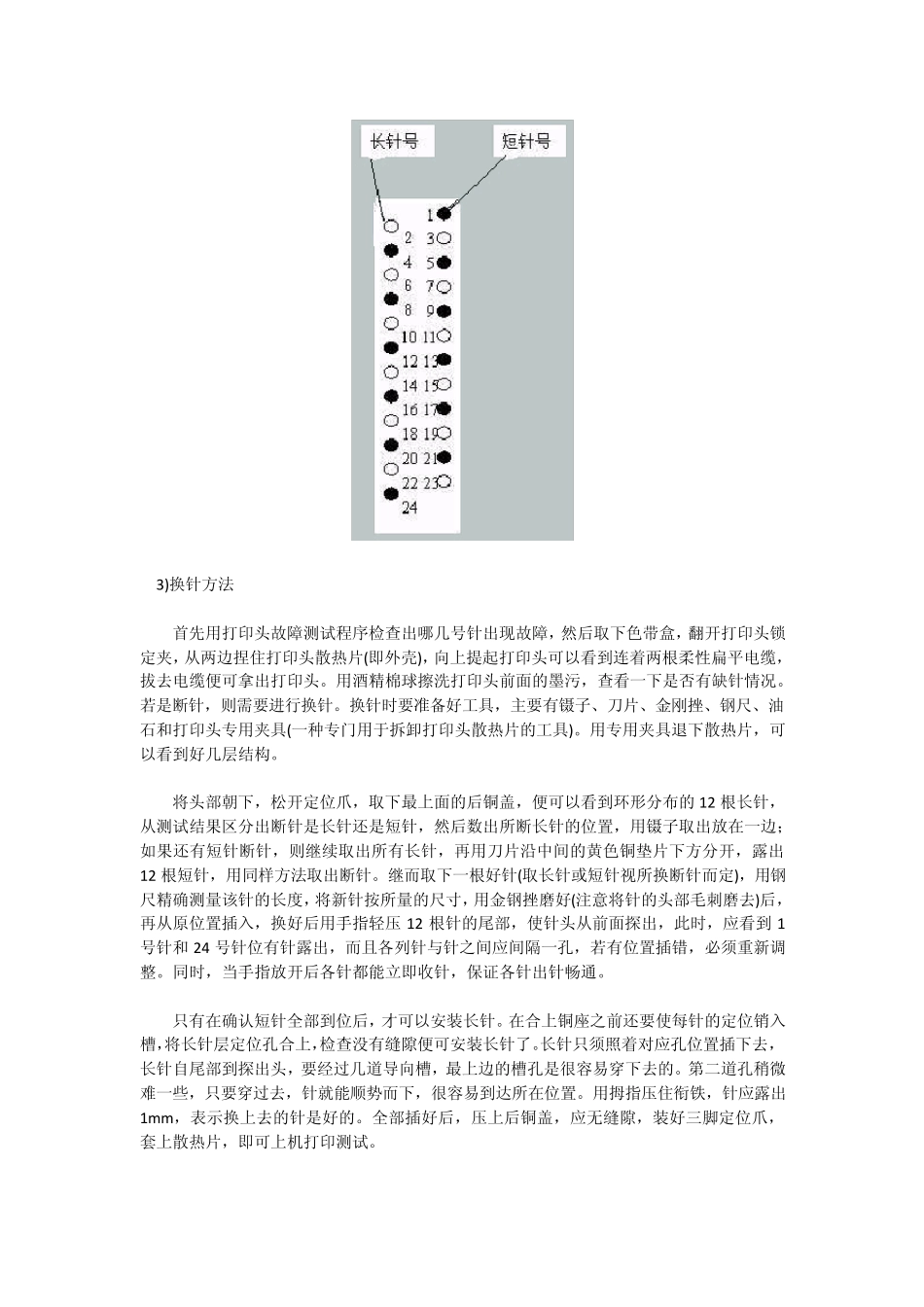

一般针式打印机打印头怎样换针及故障维修EPSON、STAR 等 尽管喷墨打印机与激光打印机已是目前非常流行的办公设备，但针式打印机仍在金融、商业等领域得到广泛的应用，这主要是由于针式打印机具有价格低、使用经济、技术成熟等优点，而且针式打印机还有一些专门用途，如打印多联票据等。当然它也有一个缺点那就是故障率较高，而其打印头的故障又占总故障率的 70%左右，下面就为大家谈谈打印头故障的维修方法。 打印头故障主要有：打印头断针、打印针线圈烧坏、打印头与打印辊之间的间隙偏离及打印头电缆断线。 1．打印头断针 打印头断针是打印机最常见的故障，这种故障几乎占到总故障的一半。由于打印机的打印原理是由多根打印针击打色带形成的点阵组成一个字符／汉字。若打印头中有断针，就会出现打印的字符／汉字缺点少划。这里着重介绍几种机型的换针方法： (1)LQ-1600K/ LQ-1900K 打印机 1)结构 LQ-1600K 与 LQ-1900K 打印头均为双层针排列结构，针分长、短两种规格，各 l 2 根，长针长度为 36m m ，短针长为 26m m 。 2)排列 打印头24 根针分奇偶双列，如图１所示。其中长针为：2，6，10，14，18，22，3，7，11，l 5，19，23；短针为：4，8，12，l 6，20，24，l，5，9，l 3 此主题相关图片如下： 3)换针方法 首先用打印头故障测试程序检查出哪几号针出现故障，然后取下色带盒，翻开打印头锁定夹，从两边捏住打印头散热片(即外壳)，向上提起打印头可以看到连着两根柔性扁平电缆，拔去电缆便可拿出打印头。用酒精棉球擦洗打印头前面的墨污，查看一下是否有缺针情况。 若是断针，则需要进行换针。换针时要准备好工具，主要有镊子、刀片、金刚挫、钢尺、油石和打印头专用夹具(一种专门用于拆卸打印头散热片的工具)。用专用夹具退下散热片，可以看到好几层结构。 将头部朝下，松开定位爪，取下最上面的后铜盖，便可以看到环形分布的12 根长针，从测试结果区分出断针是长针还是短针，然后数出所断长针的位置，用镊子取出放在一边；如果还有短针断针，则继续取出所有长针，再用刀片沿中间的黄色铜垫片下方分开，露出12 根短针，用同样方法取出断针。继而取下一根好针(取长针或短针视所换断针而定)，用钢尺精确测量该针的长度，将新针按所量的尺寸，用金钢挫磨好(注意将针的头部毛刺磨去)后，再从原位置插入，换好后用手指轻压 12 根针的尾部，使针头从前面探出，此时，应看到1号针和 24 号针位有针露出，而且...
