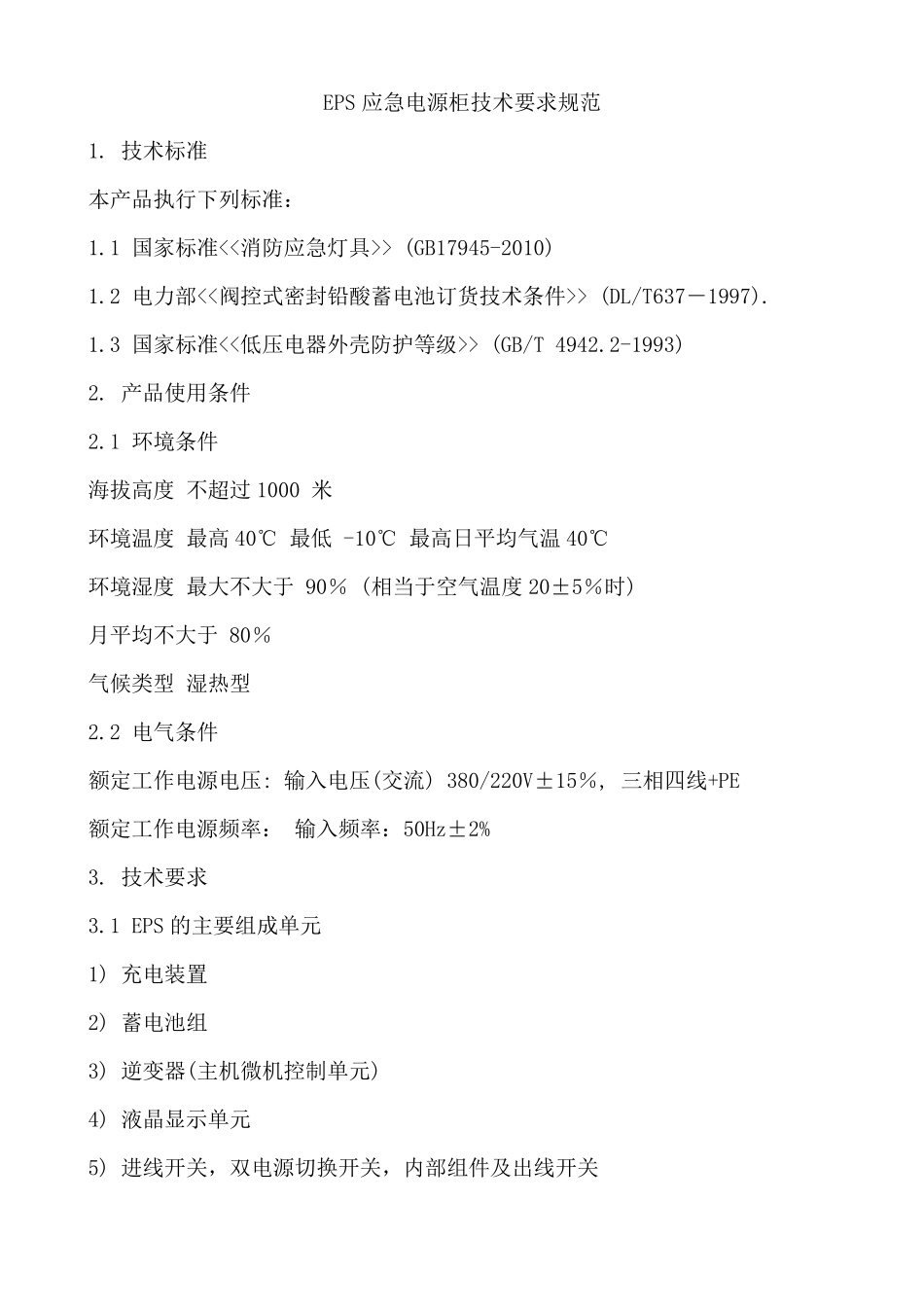

EPS 应急电源柜技术要求规范 1. 技术标准 本产品执行下列标准： 1.1 国家标准<<消防应急灯具>> (GB17945-2010) 1.2 电力部<<阀控式密封铅酸蓄电池订货技术条件>> (DL/T637－1997). 1.3 国家标准<<低压电器外壳防护等级>> (GB/T 4942.2-1993) 2. 产品使用条件 2.1 环境条件 海拔高度 不超过1000 米 环境温度 最高40℃ 最低 -10℃ 最高日平均气温40℃ 环境湿度 最大不大于 90％ (相当于空气温度20±5％时) 月平均不大于 80％ 气候类型 湿热型 2.2 电气条件 额定工作电源电压: 输入电压(交流) 380/220V±15％, 三相四线+PE 额定工作电源频率： 输入频率：50Hz±2% 3. 技术要求 3.1 EPS 的主要组成单元 1) 充电装置 2) 蓄电池组 3) 逆变器(主机微机控制单元) 4) 液晶显示单元 5) 进线开关，双电源切换开关，内部组件及出线开关 6) 消防联动单元 7) 成套柜体 3.2 EPS 的主要组成单元功能要求 1) 充电装置: ★ 要求采用高频开关技术的产品。 ★ 产品要求模块化，维护方便；采用自主均流技术，可实现多模块并机扩容运行，并能满足大容量电池的充电要求。 ★ 模块化，智冷方式。 2) 蓄电池组: ★ 蓄电池额定容量: 根据设计院图纸容量确定； ★ 类 别: 满足质量保证为 3 年，使用年限不少于 5-8 年的免维护密封蓄电池，电池实际容量应和标称容量一致需提供原厂证明。 ★ 品牌/生产厂家：1）江西新顿电源科技有限公司 2）广东新力汤浅电池有限公司 3）武汉长光电源有限公司（CGB） ★ 用电负荷等级： 一级 ★ 电池应急时间不小于 90 分钟 (电池采用串联方式) ★ 采用微机控制、液晶（LCD）显示 注：电池配置全部按照GB17945-2010 标准检测报告配置或者大于配置（检测报告有效期为五 年）；应急时间不小于 90 分钟 (电池采用串联方式)，同 时应满足现场 带 载 实验 要求， 各 种 规 格 应急电源柜所 配置电池数 量、型 号 、电压 、品牌等参 数 须 单独 制表 例 出 ，并注明相 关计算 公式及 相 对 应型 号 的检测报告全页 ，若 未 按本 技术要求进 行投 标报价 ，将 一侓 视 为投 标标不合 格 或者废 标。 3) 逆变器(主机微机控制单元) ★ 采用 IGBT 控制技术。 ★为方便使用和检修，产品应采用模块化结构。 ★宽输出范围，隔离稳压输出 ★ 运行参数可上传液晶显示单元 4) 液晶显示单元...
