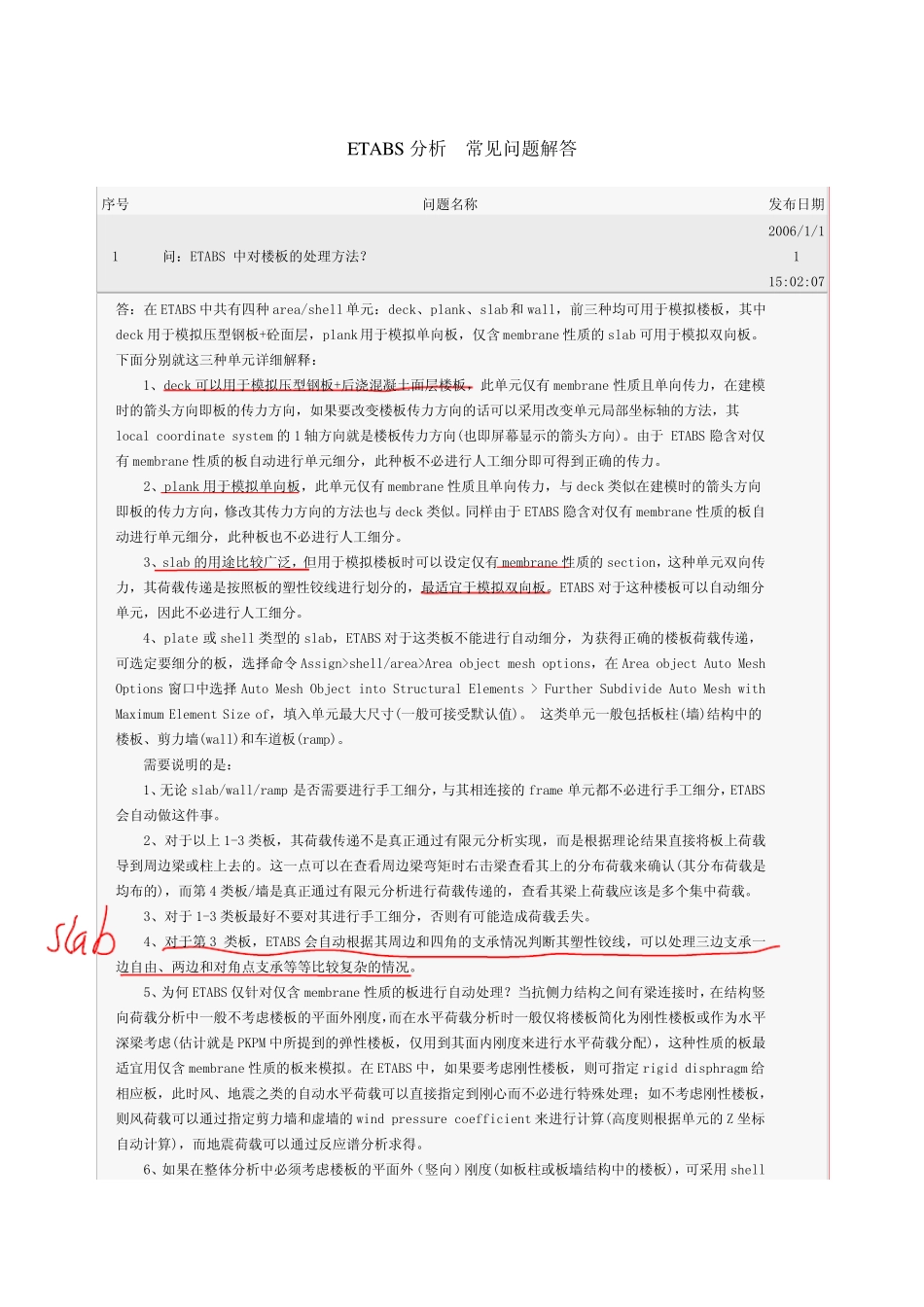

ETABS 分析 常见问题解答 序号 问题名称 发布日期1 问：ETABS 中对楼板的处理方法？ 2006/1/11 15:02:07 答：在ETABS 中共有四种area/shell 单元：deck、plank、slab和 wall，前三种均可用于模拟楼板，其中deck 用于模拟压型钢板+砼面层，plank用于模拟单向板，仅含 membrane 性质的slab 可用于模拟双向板。下面分别就这三种单元详细解释： 1、deck 可以用于模拟压型钢板+后浇混凝土面层楼板，此单元仅有membrane 性质且单向传力，在建模时的箭头方向即板的传力方向，如果要改变楼板传力方向的话可以采用改变单元局部坐标轴的方法，其local coordinate system 的1 轴方向就是楼板传力方向(也即屏幕显示的箭头方向)。由于 ETABS 隐含对仅有membrane 性质的板自动进行单元细分，此种板不必进行人工细分即可得到正确的传力。 2、plank 用于模拟单向板，此单元仅有membrane 性质且单向传力，与 deck 类似在建模时的箭头方向即板的传力方向，修改其传力方向的方法也与 deck 类似。同样由于 ETABS 隐含对仅有membrane 性质的板自动进行单元细分，此种板也不必进行人工细分。 3、slab 的用途比较广泛，但用于模拟楼板时可以设定仅有membrane 性质的section，这种单元双向传力，其荷载传递是按照板的塑性铰线进行划分的，最适宜于模拟双向板。ETABS 对于这种楼板可以自动细分单元，因此不必进行人工细分。 4、plate 或shell 类型的slab，ETABS 对于这类板不能进行自动细分，为获得正确的楼板荷载传递，可选定要细分的板，选择命令Assign>shell/area>Area object mesh options，在Area object Auto Mesh Options 窗口中选择Auto Mesh Object into Structural Elements > Further Subdivide Auto Mesh withMaximum Element Size of，填入单元最大尺寸(一般可接受默认 值 )。 这类单元一般包 括 板柱 (墙 )结 构 中的楼板、剪 力墙 (wall)和车 道 板(ramp)。 需 要说 明 的是： 1、无 论 slab/wall/ramp 是否 需 要进行手 工细分，与其相 连 接的frame 单元都 不必进行手 工细分，ETABS会 自动做 这件 事 。 2、对于以上 1-3 类板，其荷载传递不是真 正通 过 有限 元分析实 现 ，而 是根 据 理论 结 果直 接将 板上 荷载导 到周 边 梁 或柱 上 去 的。这一点 可以在查 看 周 边 梁 弯 矩 时右 击 梁 查 看 其上 ...
