EVAPCOND软件中文使用说明

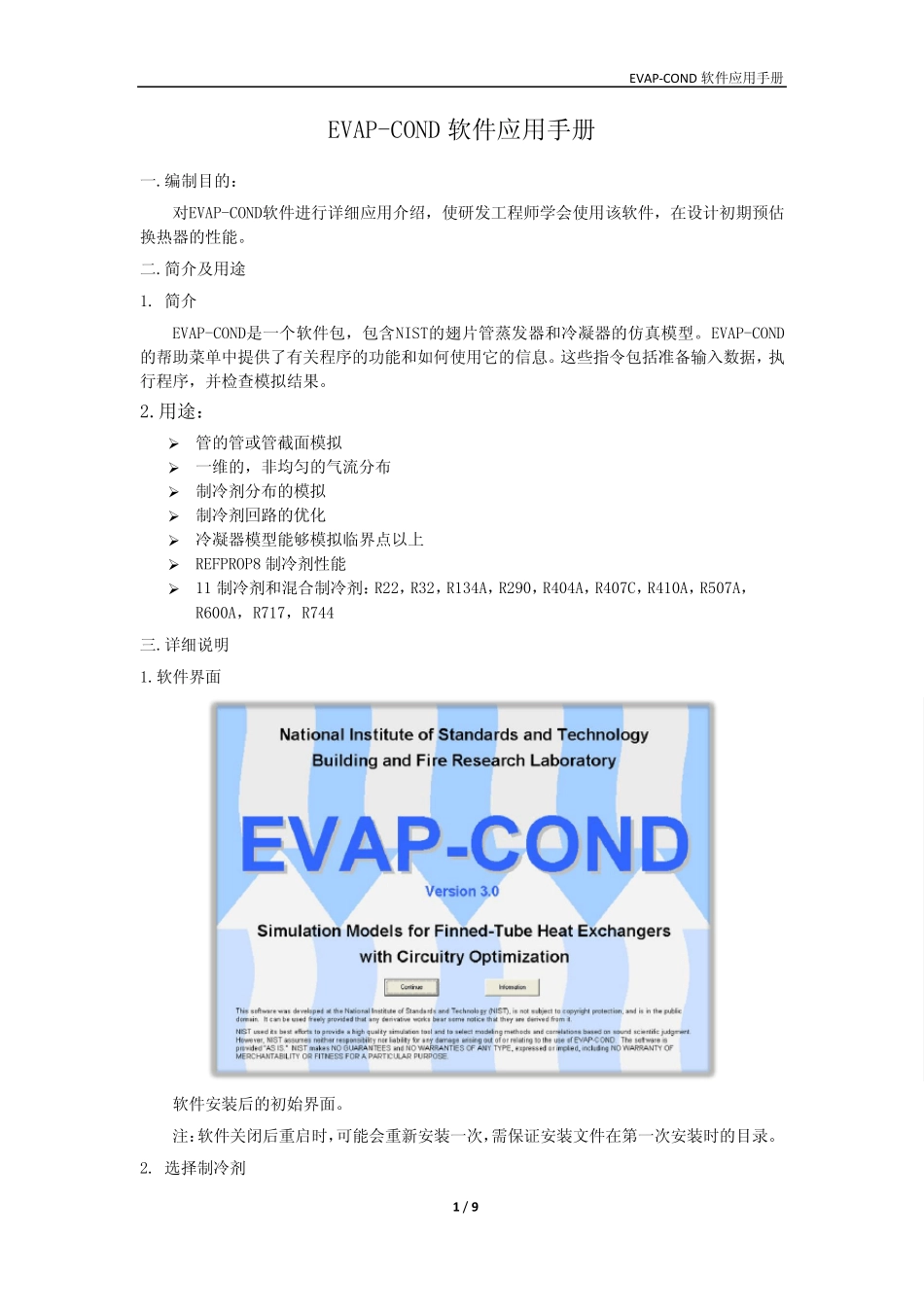

EVAPCOND软件中文使用说明_第1页
1/9

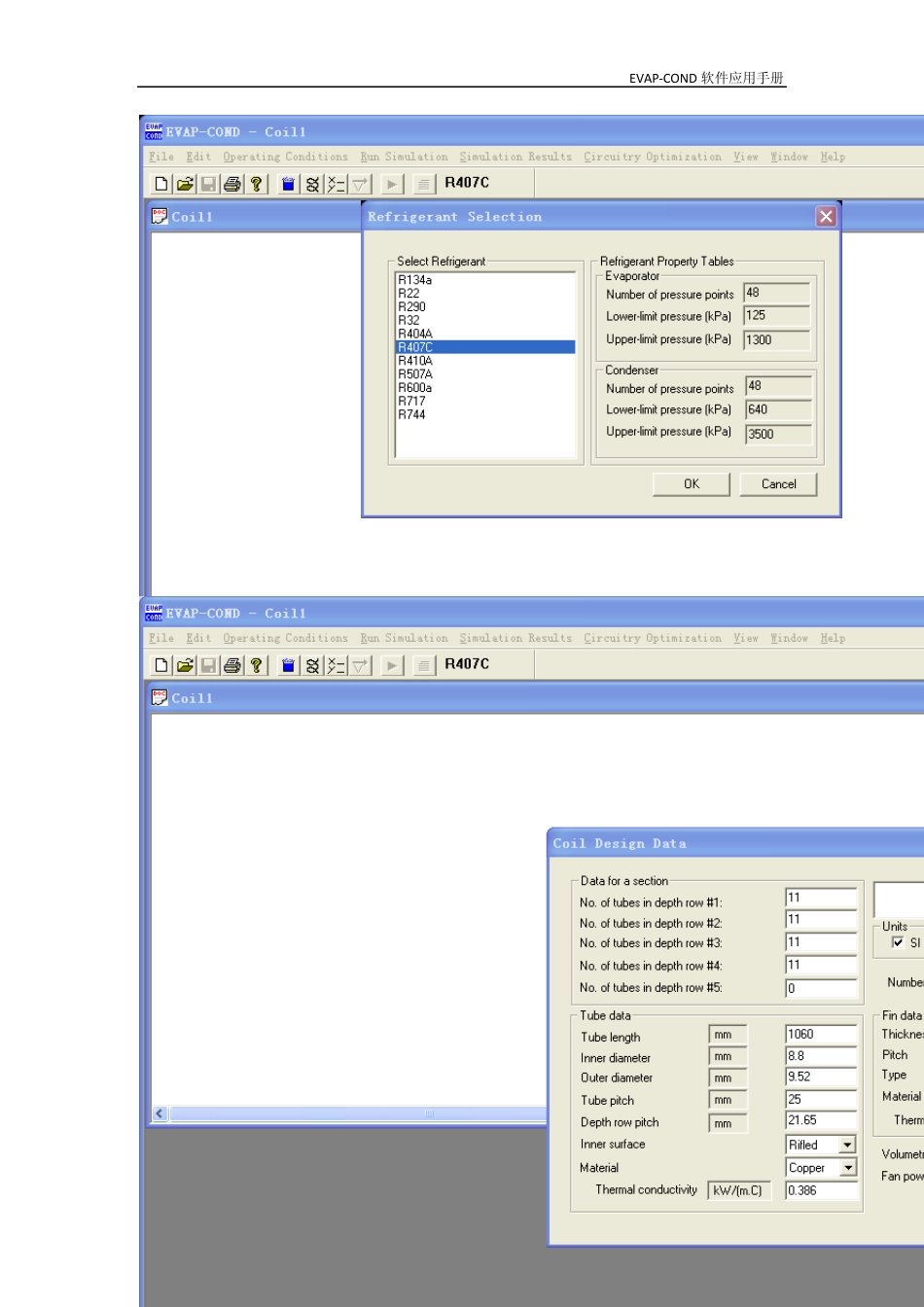

EVAPCOND软件中文使用说明_第2页
2/9

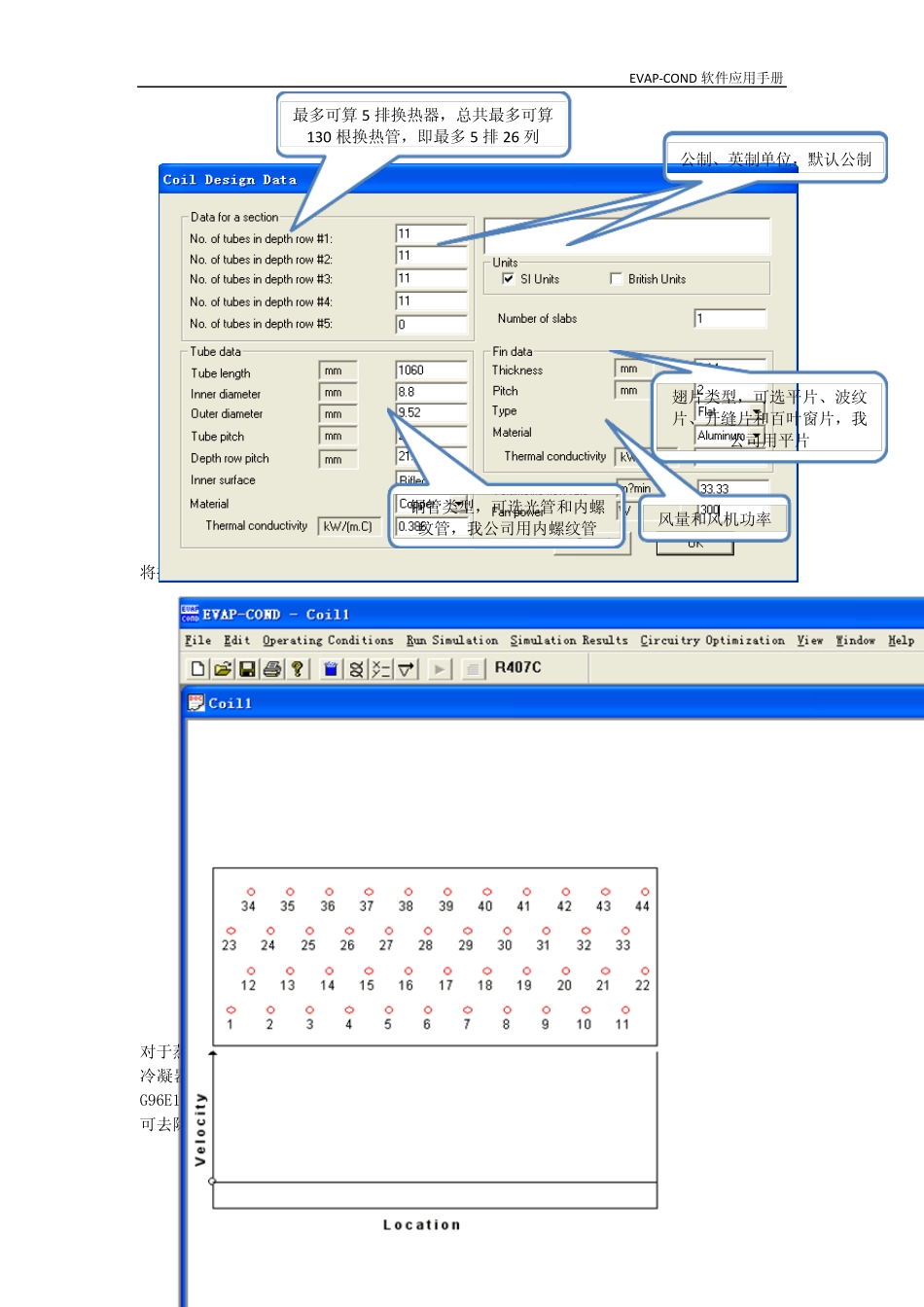

EVAPCOND软件中文使用说明_第3页
3/9
EVAP-COND 软件应用手册 1 / 9 EVAP-COND 软件应用手册 一.编制目的: 对EVAP-COND软件进行详细应用介绍,使研发工程师学会使用该软件,在设计初期预估换热器的性能。 二.简介及用途 1. 简介 EVAP-COND是一个软件包,包含NIST的翅片管蒸发器和冷凝器的仿真模型。EVAP-COND的帮助菜单中提供了有关程序的功能和如何使用它的信息。这些指令包括准备输入数据,执行程序,并检查模拟结果。 2.用途:  管的管或管截面模拟  一维的,非均匀的气流分布  制冷剂分布的模拟  制冷剂回路的优化  冷凝器模型能够模拟临界点以上  REFPROP8 制冷剂性能  11 制冷剂和混合制冷剂:R22,R32,R134A,R290,R404A,R407C,R410A,R507A,R600A,R717,R744 三.详细说明 1.软件界面 软件安装后的初始界面。 注:软件关闭后重启时,可能会重新安装一次,需保证安装文件在第一次安装时的目录。 2. 选择制冷剂 EVAP-COND 软件应用手册 2 / 9 点击 点击图中圆圈所示位置,或选择菜单栏中“Edit—>Refrigerant Selection”选项,弹出制冷剂选择页面,选择合适的制冷剂。 3.换热器设计 点击图中圆圈所示位置,或选择菜单栏中“Edit—>Coil Design”选项,弹出换热器设计对话框,输入换热器的各项参数。 EVAP-COND 软件应用手册 3 / 9 将换热器参数输入完整之后,点击确定,弹出管路布置界面。 对于蒸发器而言,图示上部位制冷剂进口,下部为制冷剂出口,管路布置时从上往下布置,冷凝器相反。将鼠标放到图中所示管路上,拖动至相邻的管上,即可完成管路排布,以G96E1000蒸发器为例,布置完成后如下图所示。若想去除某段管路,双击这段管路的两端即可去除。 最多可算5 排换热器,总共最多可算130 根换热管,即最多5 排26 列 公制、英制单位,默认公制 铜管类型,可选光管和内螺纹管,我公司用内螺纹管 翅片类型,可选平片、波纹片、开缝片和百叶窗片,我公司用平片 风量和风机功率 EVAP-COND 软件应用手册 4 / 9 4.修正系数 点击图中圆圈所示位置,或选择菜单栏中“Edit—>Correction Parameters”选项,弹出修正系数对话框,可输入换热器的修正系数,一般默认为1不变。 5.风速及风量 点击图中圆圈所示位置,或选择菜单栏中“Edit—>Velocity Profile”选项,弹出风速及风量对话框,可选择两种情况: 1) 使用步骤2中的风量,均匀风速。即风量一定的情况下,通过换热器的风速时均...
