EVIHD1高清摄象机操作指导书

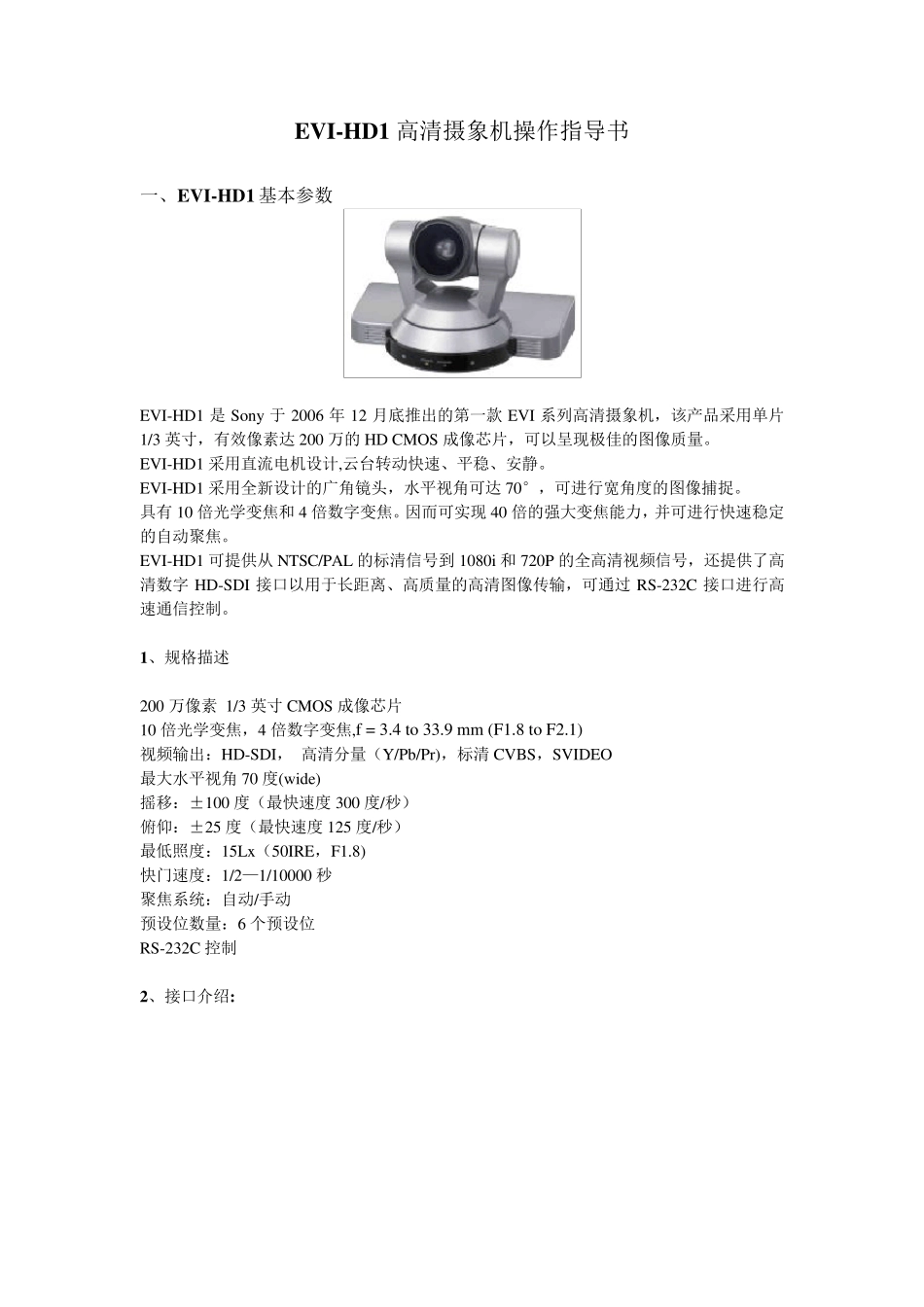

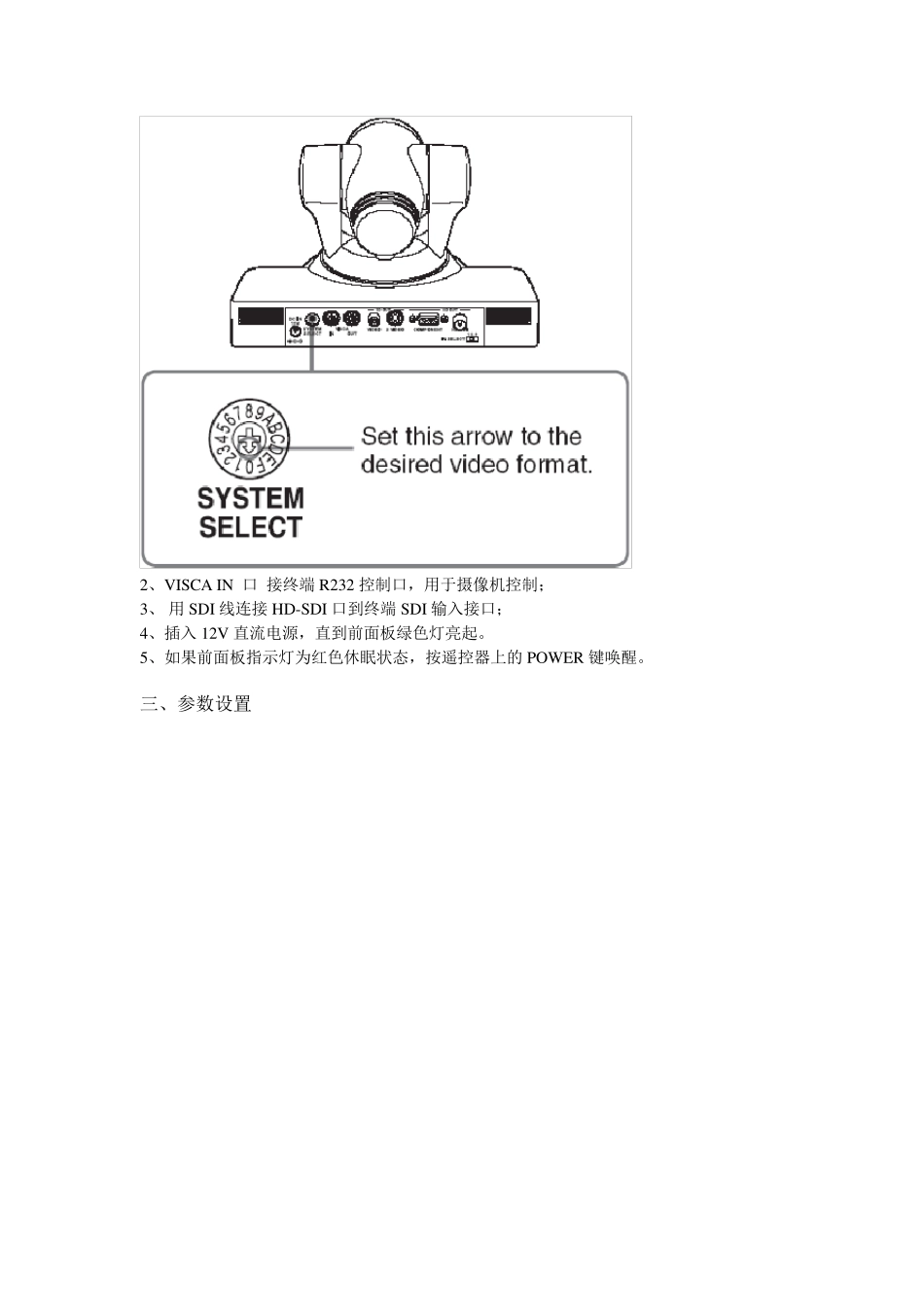

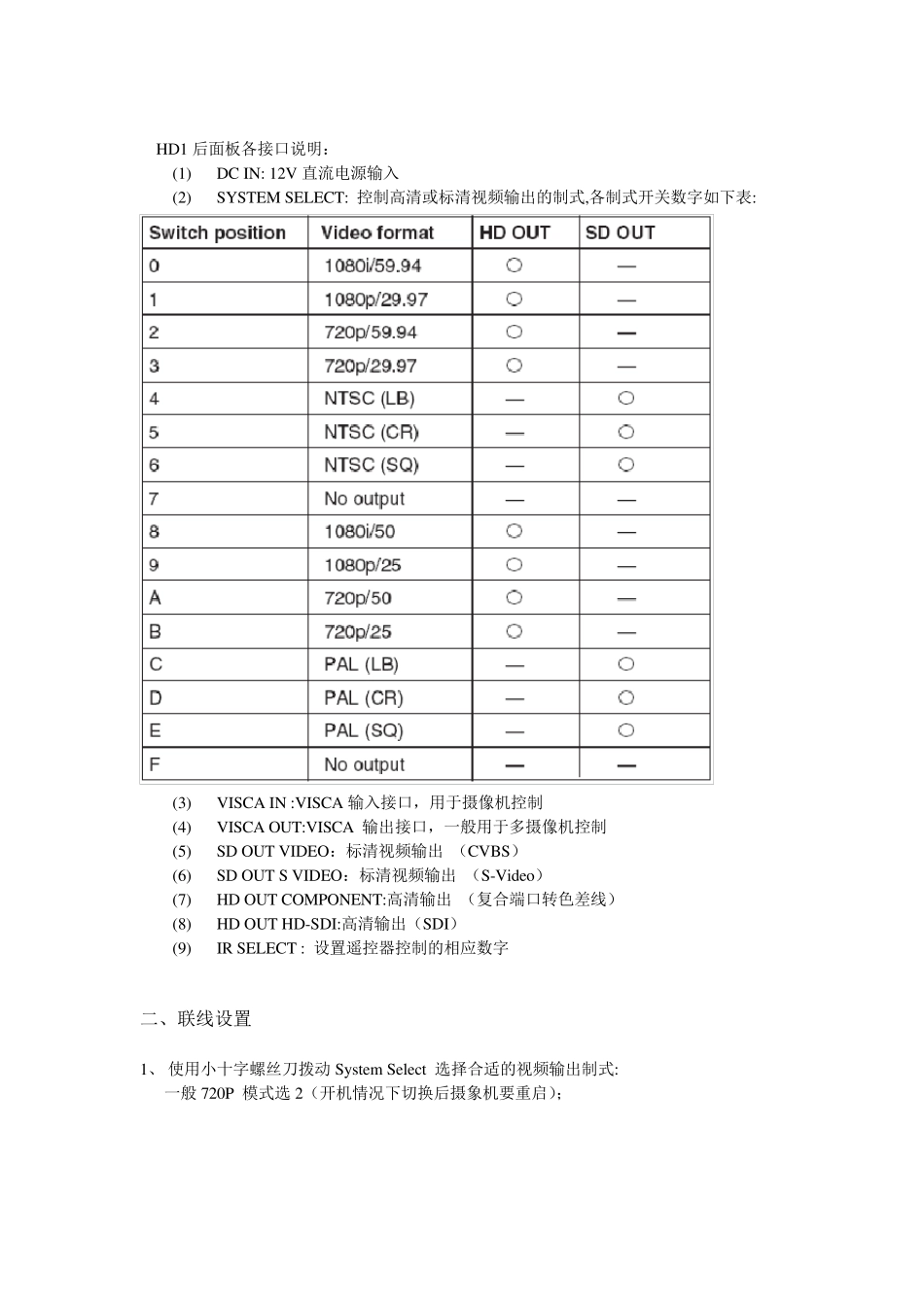

EV I-HD1 高清摄象机操作指导书 一、EV I-HD1 基本参数 EVI-HD1 是Sony于2006 年12 月底推出的第一款EVI 系列高清摄象机，该产品采用单片1/3 英寸，有效像素达200 万的HD CMOS 成像芯片，可以呈现极佳的图像质量。 EVI-HD1 采用直流电机设计,云台转动快速、平稳、安静。 EVI-HD1 采用全新设计的广角镜头，水平视角可达70°，可进行宽角度的图像捕捉。 具有10 倍光学变焦和 4 倍数字变焦。因而可实现40 倍的强大变焦能力，并可进行快速稳定的自动聚焦。 EVI-HD1 可提供从 NTSC/PAL 的标清信号到 1080i 和 720P 的全高清视频信号，还提供了高清数字 HD-SDI 接口以用于长距离、高质量的高清图像传输，可通过 RS-232C 接口进行高速通信控制。 1、规格描述 200 万像素 1/3 英寸CMOS 成像芯片 10 倍光学变焦，4 倍数字变焦,f = 3.4 to 33.9 mm (F1.8 to F2.1) 视频输出：HD-SDI， 高清分量（Y/Pb/Pr)，标清CVBS，SVIDEO 最大水平视角70 度(wide) 摇移：±100 度（最快速度 300 度/秒） 俯仰：±25 度（最快速度 125 度/秒） 最低照度：15Lx（50IRE，F1.8) 快门速度：1/2—1/10000 秒 聚焦系统：自动/手动 预设位数量：6 个预设位 RS-232C 控制 2、接口介绍: HD1 后面板各接口说明： (1) DC IN: 12V 直流电源输入 (2) SYSTEM SELECT: 控制高清或标清视频输出的制式,各制式开关数字如下表: (3) VISCA IN :VISCA 输入接口，用于摄像机控制 (4) VISCA OUT:VISCA 输出接口，一般用于多摄像机控制 (5) SD OUT VIDEO：标清视频输出 （CVBS） (6) SD OUT S VIDEO：标清视频输出 （S-Video） (7) HD OUT COMPONENT:高清输出 （复合端口转色差线） (8) HD OUT HD-SDI:高清输出（SDI） (9) IR SELECT : 设置遥控器控制的相应数字 二、联线设置 1、 使用小十字螺丝刀拨动 Sy stem Select 选择合适的视频输出制式: 一般720P 模式选 2（开机情况下切换后摄象机要重启）； 2、VISCA IN 口 接终端 R232 控制口，用于摄像机控制； 3、 用 SDI 线连接 HD-SDI 口到终端 SDI 输入接口； 4、插入 12V 直流电源，直到前面板绿色灯亮起。 5、如果前面板指示灯为红色休眠状态，按遥控器上的 POW ER 键唤醒。 三、参数设置 1、通过按遥控器上的 CAMERA SELECT 选择相应的摄像机（如摄象机后面 IR SELECT 数字为 ...
