建筑制图与识图第2次

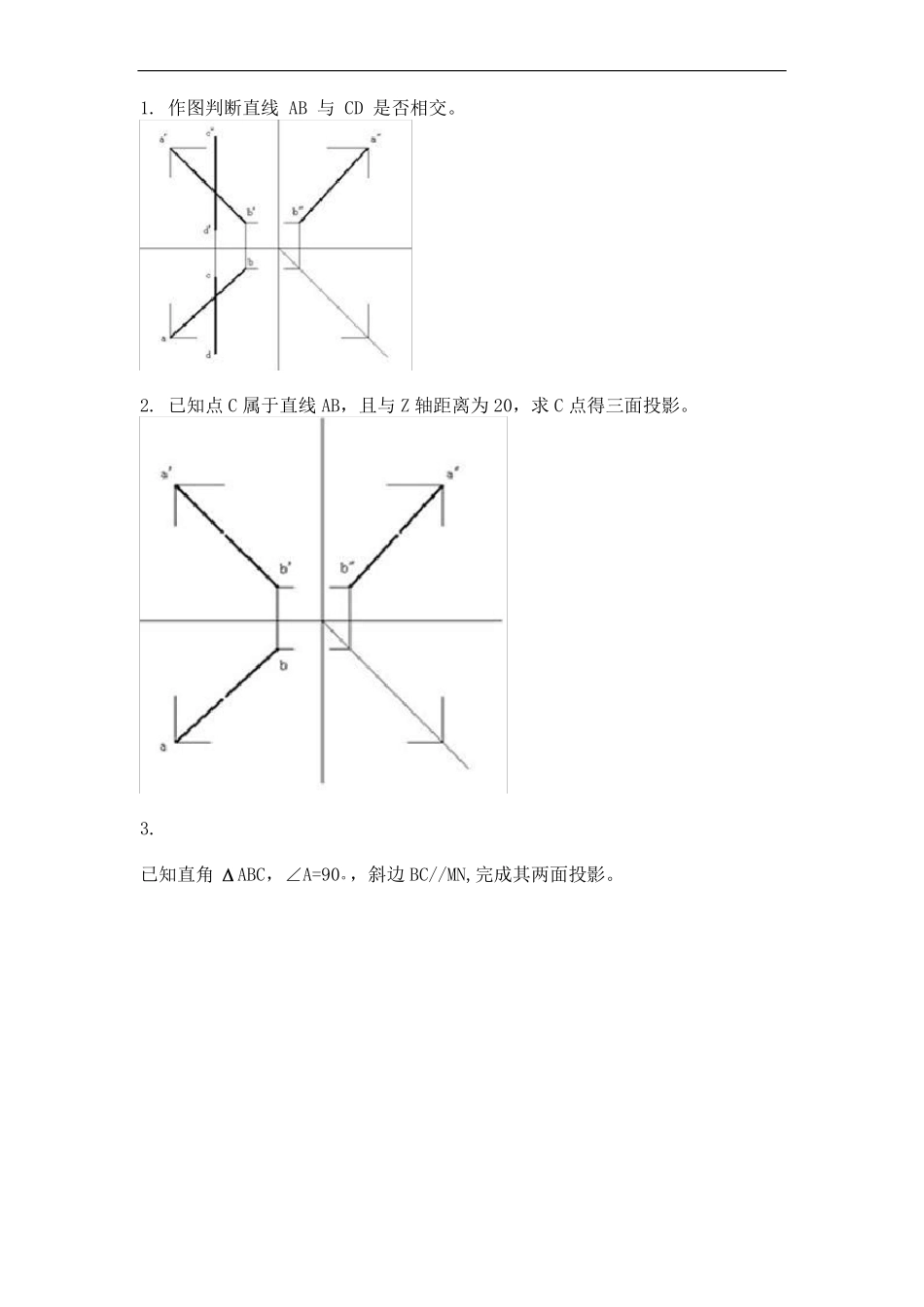

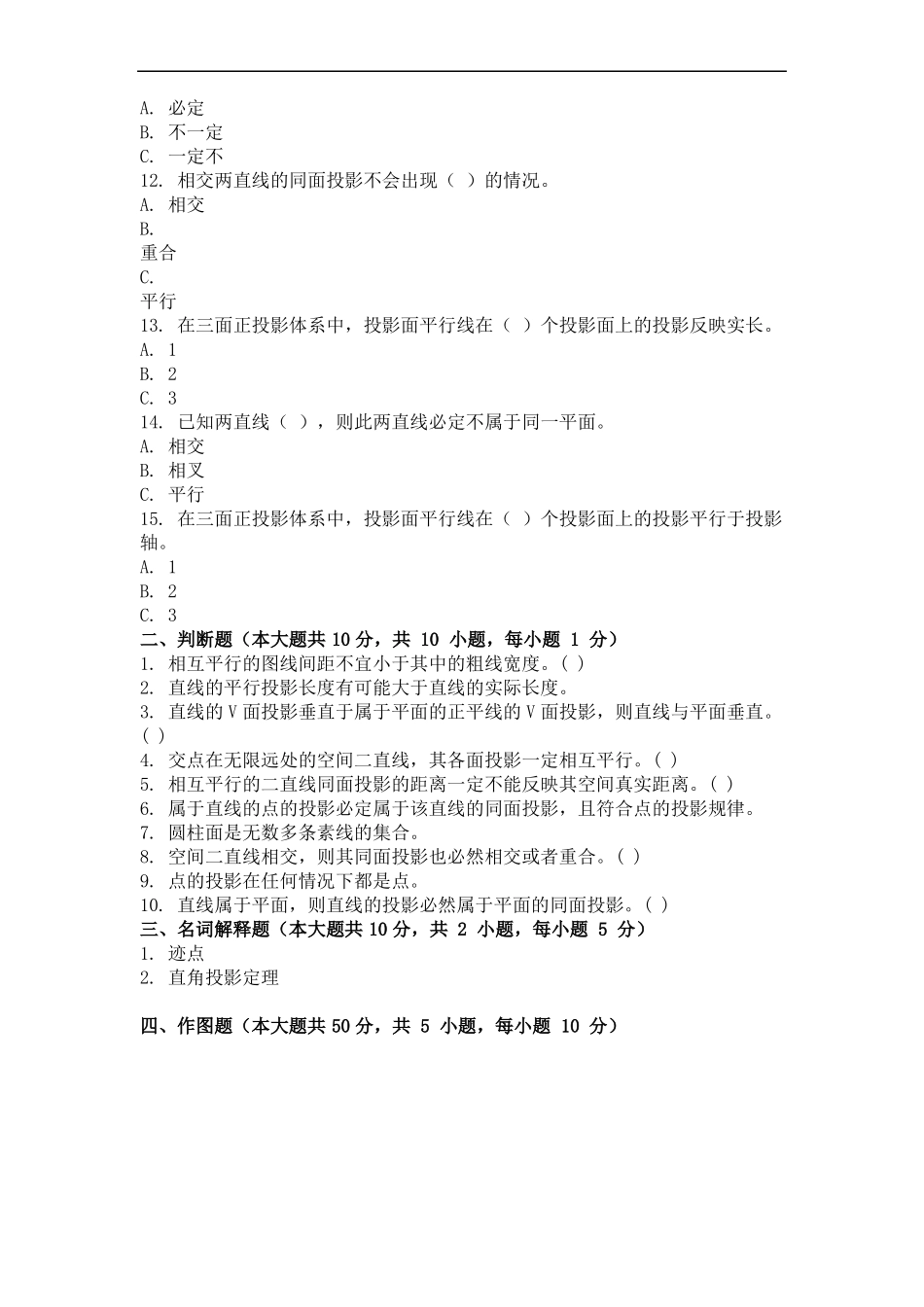

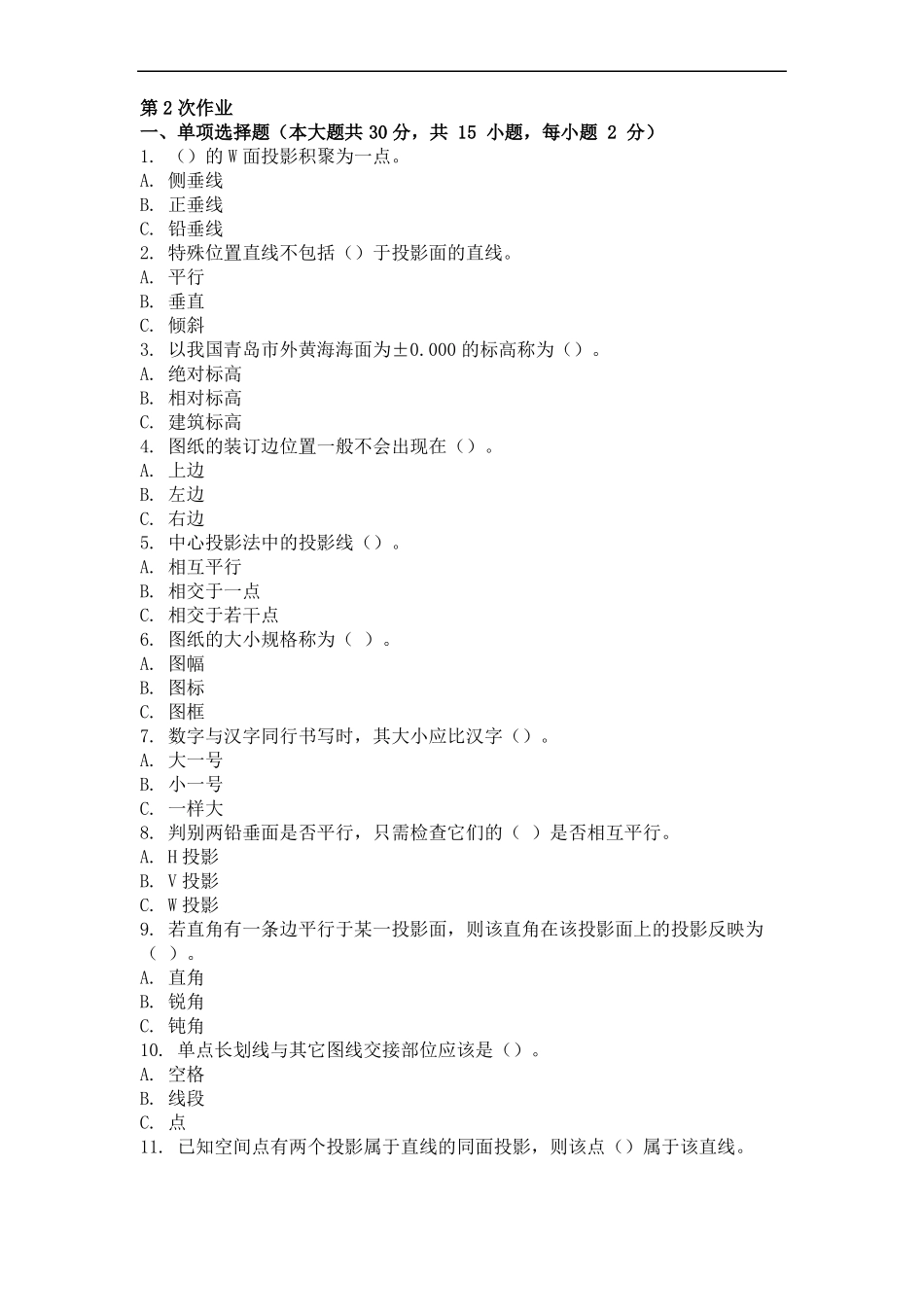

第 2 次作业一、单项选择题（本大题共 30 分，共 15 小题，每小题 2 分）1. （）的 W 面投影积聚为一点。A. 侧垂线B. 正垂线C. 铅垂线2. 特殊位置直线不包括（）于投影面的直线。A. 平行B. 垂直C. 倾斜3. 以我国青岛市外黄海海面为±0.000 的标高称为（）。A. 绝对标高B. 相对标高C. 建筑标高4. 图纸的装订边位置一般不会出现在（）。A. 上边B. 左边C. 右边5. 中心投影法中的投影线（）。A. 相互平行B. 相交于一点C. 相交于若干点6. 图纸的大小规格称为（ ）。A. 图幅B. 图标C. 图框7. 数字与汉字同行书写时，其大小应比汉字（）。A. 大一号B. 小一号C. 一样大8. 判别两铅垂面是否平行，只需检查它们的（ ）是否相互平行。A. H 投影B. V 投影C. W 投影9. 若直角有一条边平行于某一投影面，则该直角在该投影面上的投影反映为（ ）。A. 直角B. 锐角C. 钝角10. 单点长划线与其它图线交接部位应该是（）。A. 空格B. 线段C. 点11. 已知空间点有两个投影属于直线的同面投影，则该点（）属于该直线。A. 必定B. 不一定C. 一定不12. 相交两直线的同面投影不会出现（ ）的情况。A. 相交B.重合C.平行13. 在三面正投影体系中，投影面平行线在（ ）个投影面上的投影反映实长。A. 1B. 2C. 314. 已知两直线（ ），则此两直线必定不属于同一平面。A. 相交B. 相叉C. 平行15. 在三面正投影体系中，投影面平行线在（ ）个投影面上的投影平行于投影轴。A. 1B. 2C. 3二、判断题（本大题共 10 分，共 10 小题，每小题 1 分）1. 相互平行的图线间距不宜小于其中的粗线宽度。( )2. 直线的平行投影长度有可能大于直线的实际长度。3. 直线的 V 面投影垂直于属于平面的正平线的 V 面投影，则直线与平面垂直。( )4. 交点在无限远处的空间二直线，其各面投影一定相互平行。( )5. 相互平行的二直线同面投影的距离一定不能反映其空间真实距离。( )6. 属于直线的点的投影必定属于该直线的同面投影，且符合点的投影规律。7. 圆柱面是无数多条素线的集合。8. 空间二直线相交，则其同面投影也必然相交或者重合。( )9. 点的投影在任何情况下都是点。10. 直线属于平面，则直线的投影必然属于平面的同面投影。( )三、名词解释题（本大题共 10 分，共 2 小题，每小题 5 分）1. 迹点2. 直角投影定理四、作图题（本大题共 50 分，共 5 小题，每小题 10 分）1. 作...
