开关电源的用途

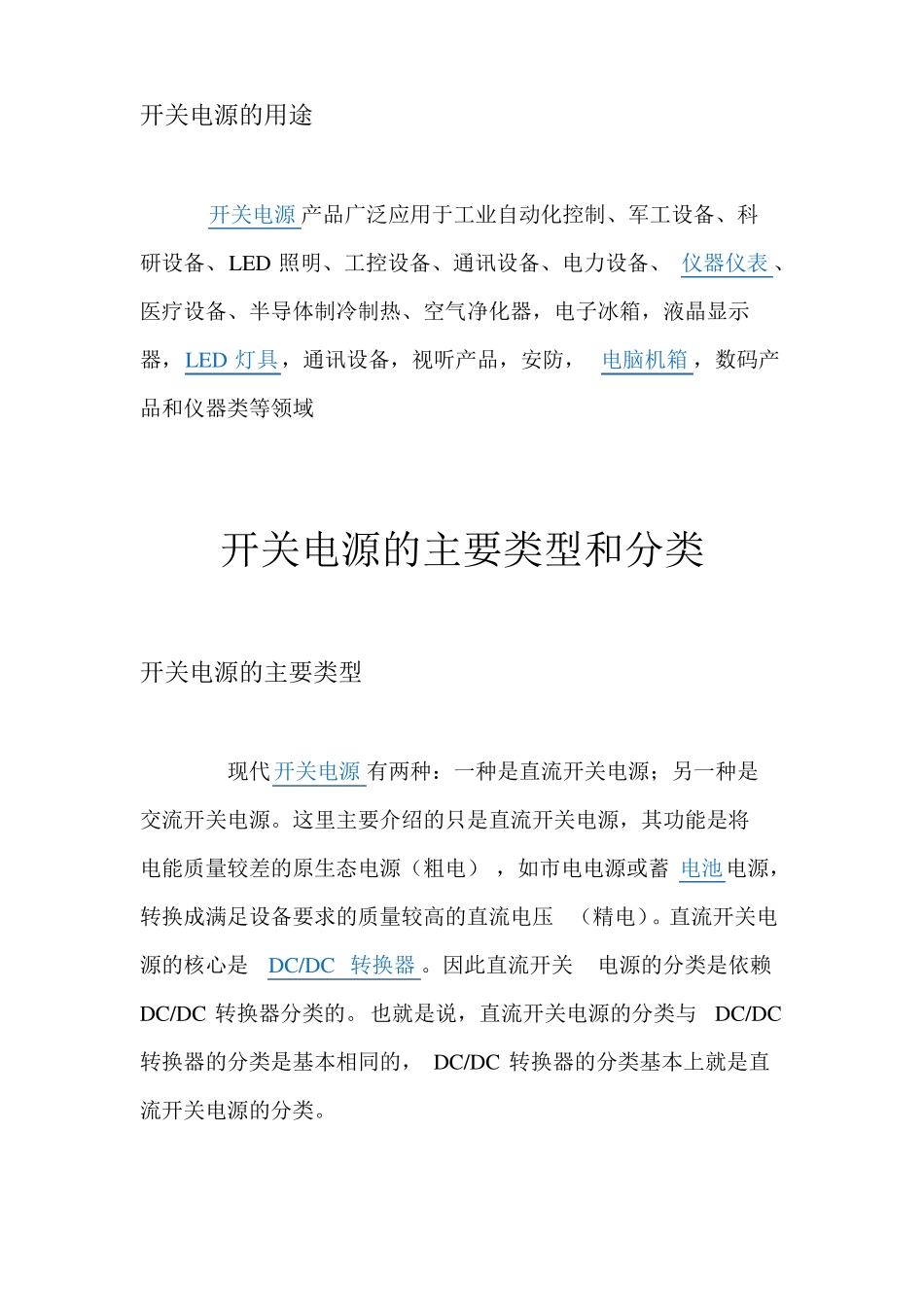

开关电源的用途_第1页
1/10

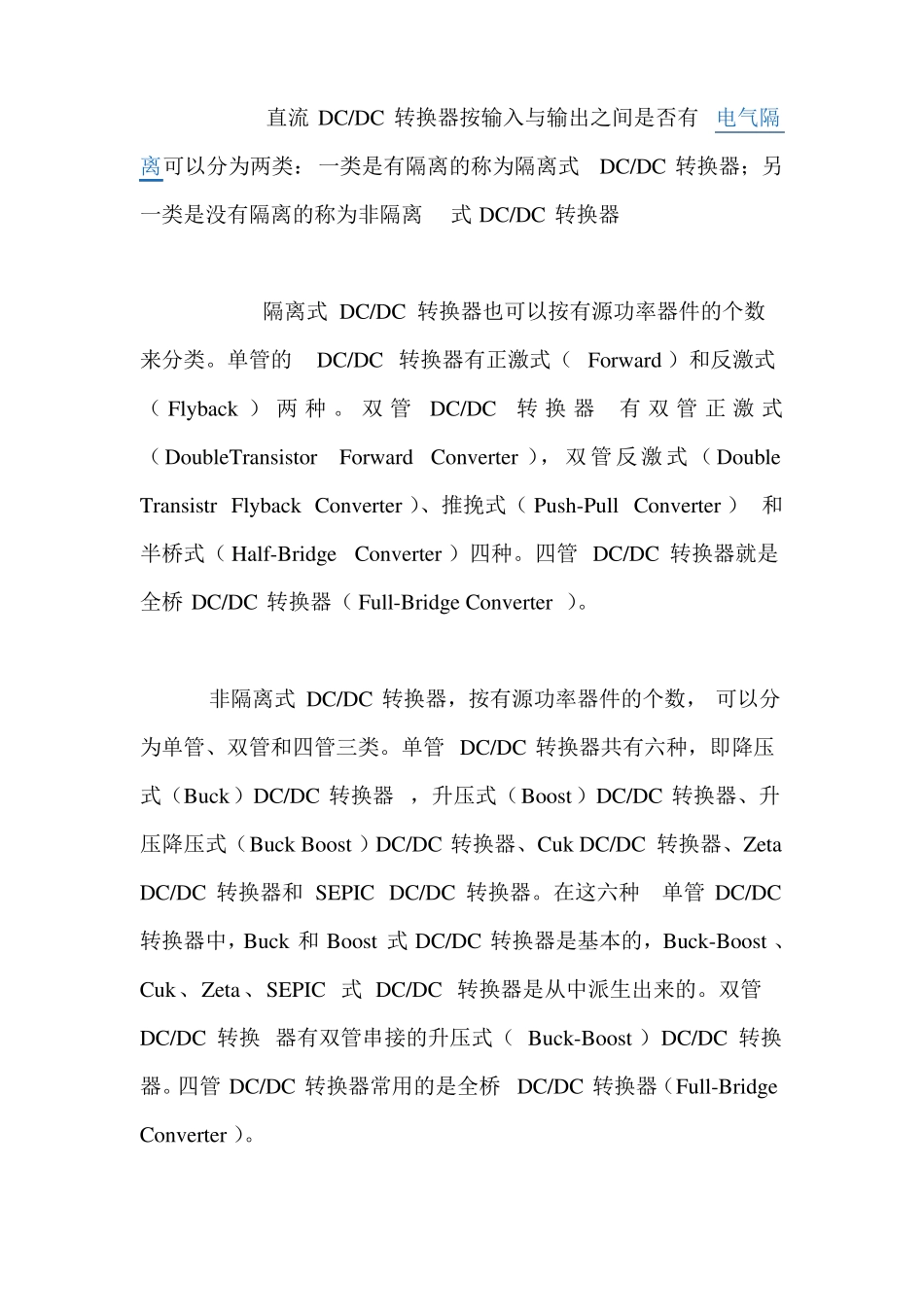

开关电源的用途_第2页
2/10

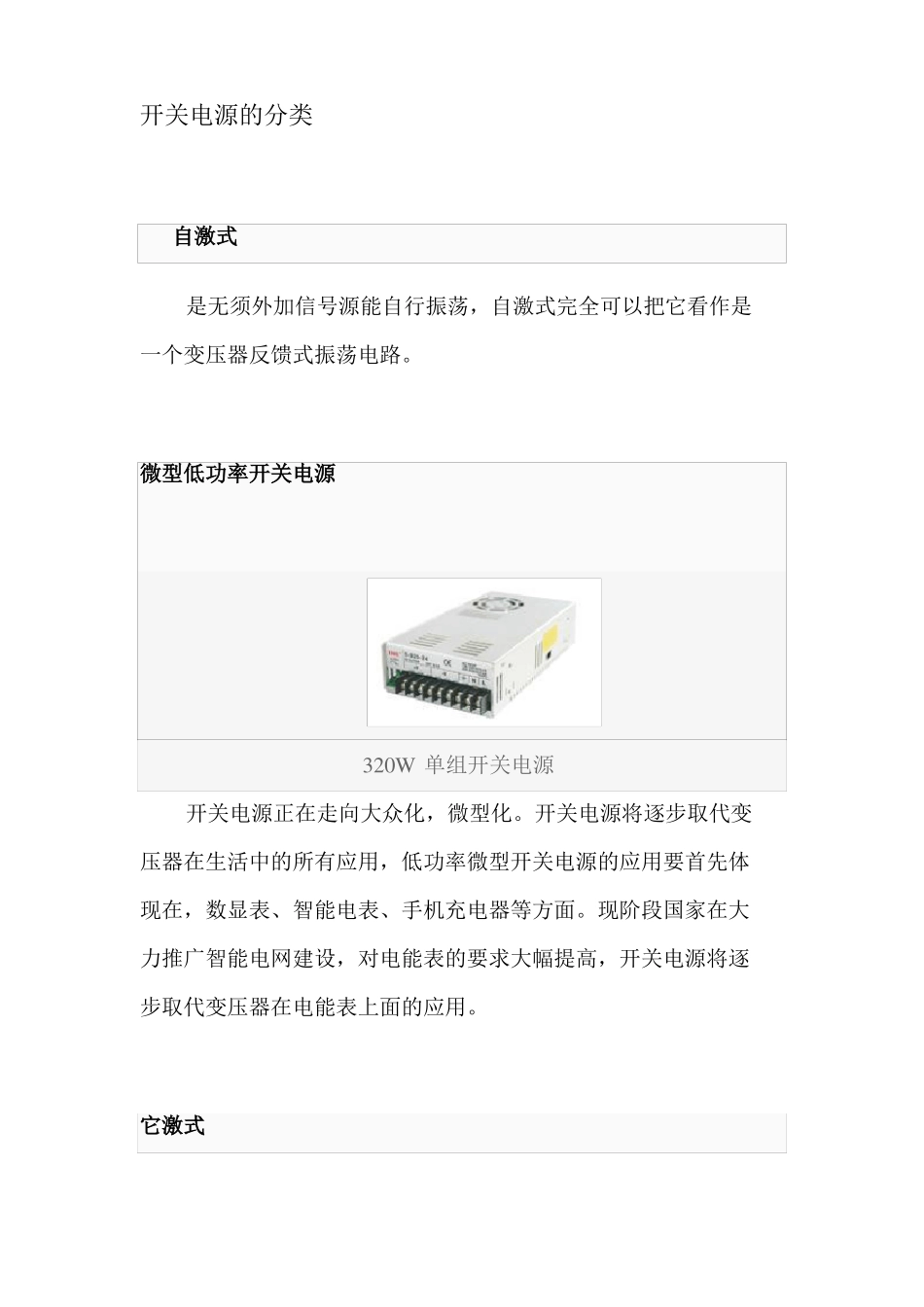

开关电源的用途_第3页
3/10
开关电源的用途开关电源 产品广泛应用于工业自动化控制、军工设备、科研设备、LED 照明、工控设备、通讯设备、电力设备、 仪器仪表 、医疗设备、半导体制冷制热、空气净化器,电子冰箱,液晶显示器,LED 灯具,通讯设备,视听产品,安防, 电脑机箱 ,数码产品和仪器类等领域开关电源的主要类型和分类开关电源的主要类型现代开关电源 有两种:一种是直流开关电源;另一种是交流开关电源。这里主要介绍的只是直流开关电源,其功能是将电能质量较差的原生态电源(粗电) ,如市电电源或蓄 电池电源,转换成满足设备要求的质量较高的直流电压 (精电)。直流开关电源的核心是DC/DC 转换器 。因此直流开关电源的分类是依赖DC/DC 转换器分类的。也就是说,直流开关电源的分类与DC/DC转换器的分类是基本相同的, DC/DC 转换器的分类基本上就是直流开关电源的分类。直流 DC/DC 转换器按输入与输出之间是否有 电气隔离可以分为两类:一类是有隔离的称为隔离式DC/DC 转换器;另一类是没有隔离的称为非隔离式 DC/DC 转换器隔离式 DC/DC 转换器也可以按有源功率器件的个数来分类。单管的DC/DC 转换器有正激式( Forward )和反激式( Flyback ) 两 种 。 双 管DC/DC转 换 器有 双 管 正 激 式( DoubleTransistorForwardConverter ), 双 管 反 激 式 ( DoubleTransistr Flyback Converter )、推挽式( Push-Pull Converter ) 和半桥式( Half-BridgeConverter )四种。四管 DC/DC 转换器就是全桥 DC/DC 转换器( Full-Bridge Converter )。非隔离式 DC/DC 转换器,按有源功率器件的个数, 可以分为单管、双管和四管三类。单管 DC/DC 转换器共有六种,即降压式(Buck)DC/DC 转换器 ,升压式(Boost)DC/DC 转换器、升压降压式(Buck Boost )DC/DC 转换器、Cuk DC/DC 转换器、ZetaDC/DC 转换器和 SEPIC DC/DC 转换器。在这六种单管 DC/DC转换器中,Buck 和 Boost 式 DC/DC 转换器是基本的,Buck-Boost 、Cuk、Zeta、SEPIC 式 DC/DC 转换器是从中派生出来的。双管DC/DC 转换 器有双管串接的升压式( Buck-Boost )DC/DC 转换器。四管 DC/DC 转换器常用的是全桥 DC/DC 转换器(Full-BridgeConverter )。开关电源的分类自激式是无须外加信号源能自行振荡,自激式完全可以把它看作是一个变压器反馈式振荡电路。微型低功率开关电源320W 单组开关...
