微型黑白电视机的组装课程设计

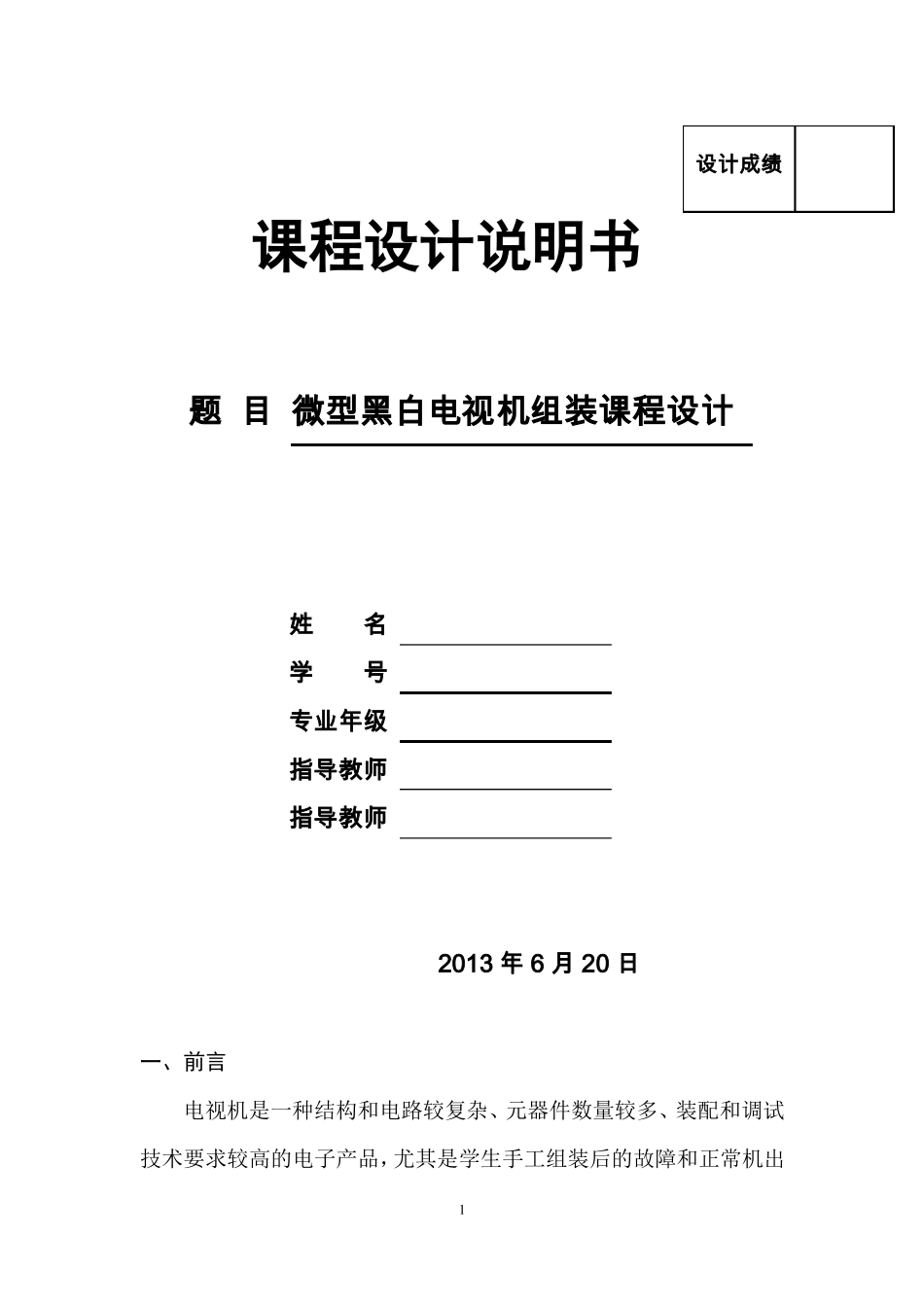

微型黑白电视机的组装课程设计_第1页
1/14

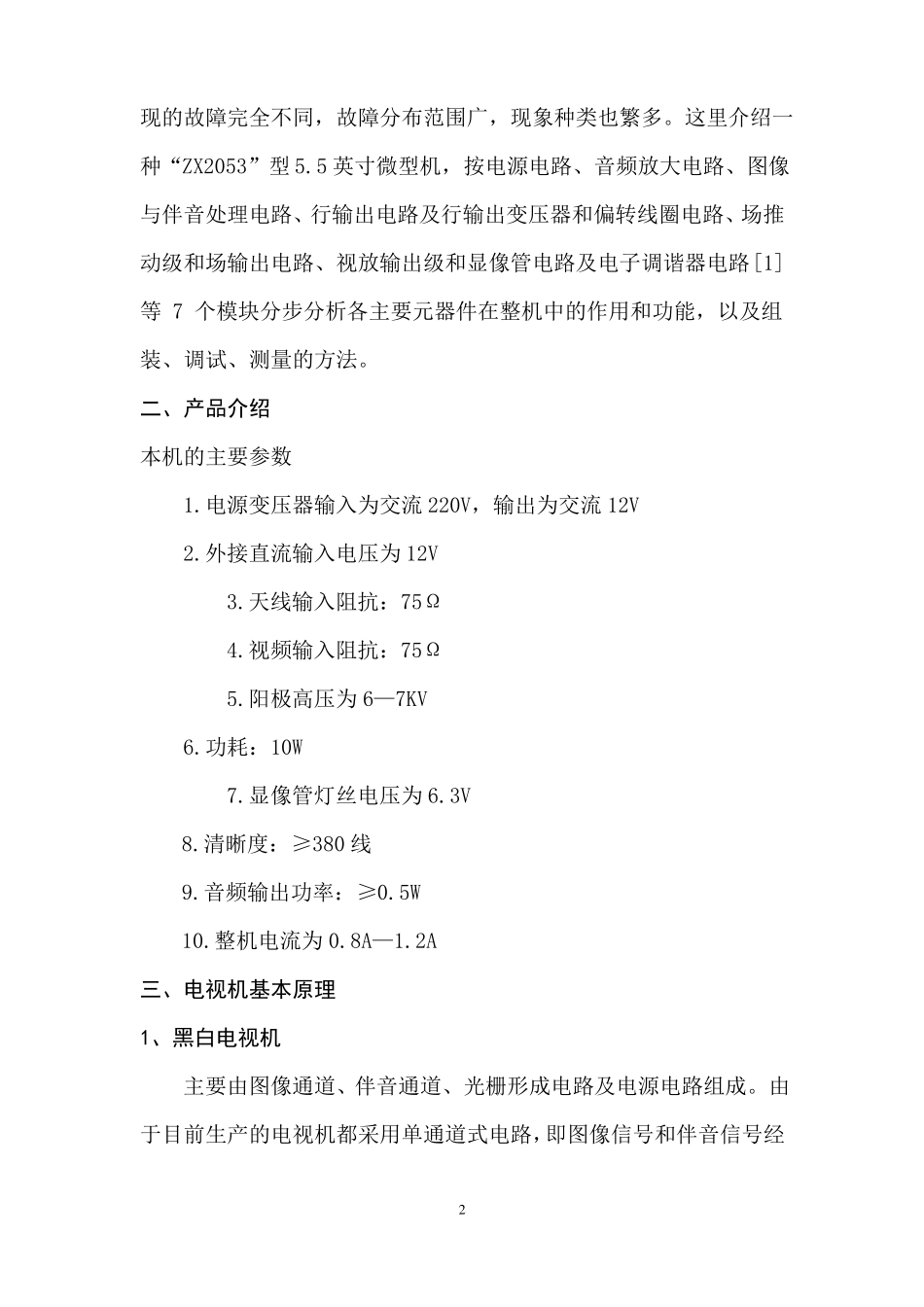

微型黑白电视机的组装课程设计_第2页
2/14

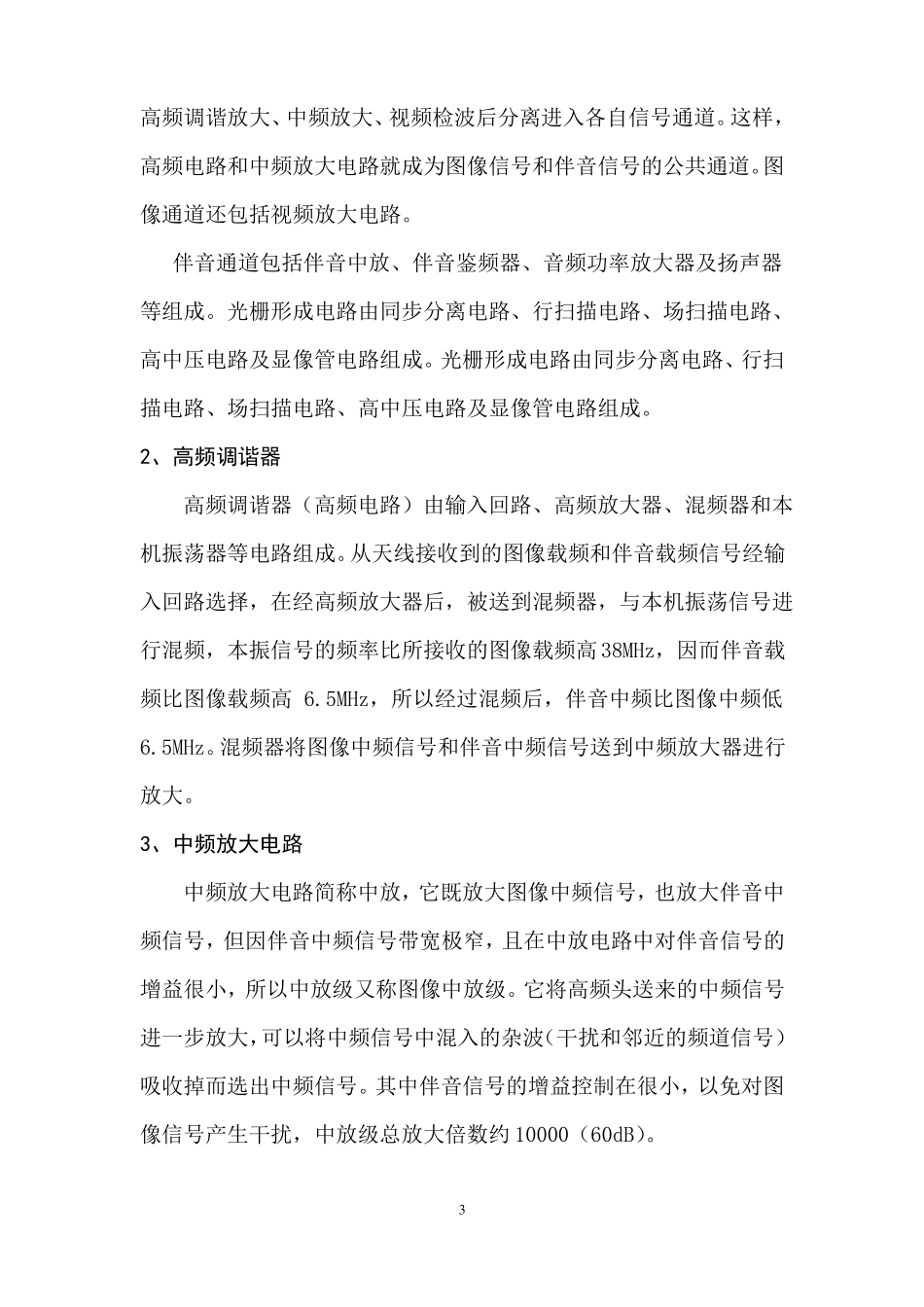

微型黑白电视机的组装课程设计_第3页
3/14
设计成绩课程设计说明书题 目 微型黑白电视机组装课程设计姓名学号专业年级指导教师指导教师2013 年 6 月 20 日一、前言电视机是一种结构和电路较复杂、元器件数量较多、装配和调试技术要求较高的电子产品,尤其是学生手工组装后的故障和正常机出1现的故障完全不同,故障分布范围广,现象种类也繁多。这里介绍一种“ZX2053”型 5.5 英寸微型机,按电源电路、音频放大电路、图像与伴音处理电路、行输出电路及行输出变压器和偏转线圈电路、场推动级和场输出电路、视放输出级和显像管电路及电子调谐器电路[1]等 7 个模块分步分析各主要元器件在整机中的作用和功能,以及组装、调试、测量的方法。二、产品介绍本机的主要参数1.电源变压器输入为交流 220V,输出为交流 12V2.外接直流输入电压为 12V 3.天线输入阻抗:75Ω 4.视频输入阻抗:75Ω 5.阳极高压为 6—7KV6.功耗:10W 7.显像管灯丝电压为 6.3V8.清晰度:≥380 线9.音频输出功率:≥0.5W10.整机电流为 0.8A—1.2A三、电视机基本原理1、黑白电视机主要由图像通道、伴音通道、光栅形成电路及电源电路组成。由于目前生产的电视机都采用单通道式电路,即图像信号和伴音信号经2高频调谐放大、中频放大、视频检波后分离进入各自信号通道。这样,高频电路和中频放大电路就成为图像信号和伴音信号的公共通道。图像通道还包括视频放大电路。伴音通道包括伴音中放、伴音鉴频器、音频功率放大器及扬声器等组成。光栅形成电路由同步分离电路、行扫描电路、场扫描电路、高中压电路及显像管电路组成。光栅形成电路由同步分离电路、行扫描电路、场扫描电路、高中压电路及显像管电路组成。2、高频调谐器高频调谐器(高频电路)由输入回路、高频放大器、混频器和本机振荡器等电路组成。从天线接收到的图像载频和伴音载频信号经输入回路选择,在经高频放大器后,被送到混频器,与本机振荡信号进行混频,本振信号的频率比所接收的图像载频高 38MHz,因而伴音载频比图像载频高 6.5MHz,所以经过混频后,伴音中频比图像中频低6.5MHz。混频器将图像中频信号和伴音中频信号送到中频放大器进行放大。3、中频放大电路中频放大电路简称中放,它既放大图像中频信号,也放大伴音中频信号,但因伴音中频信号带宽极窄,且在中放电路中对伴音信号的增益很小,所以中放级又称图像中放级。它将高频头送来的中频信号进一步放大,可以将中频信号中混入的杂波(干扰和邻近的频道信号)吸收掉而选出中频信号。...
