嵌入式设计—供暖水压水温的检测（老冯）

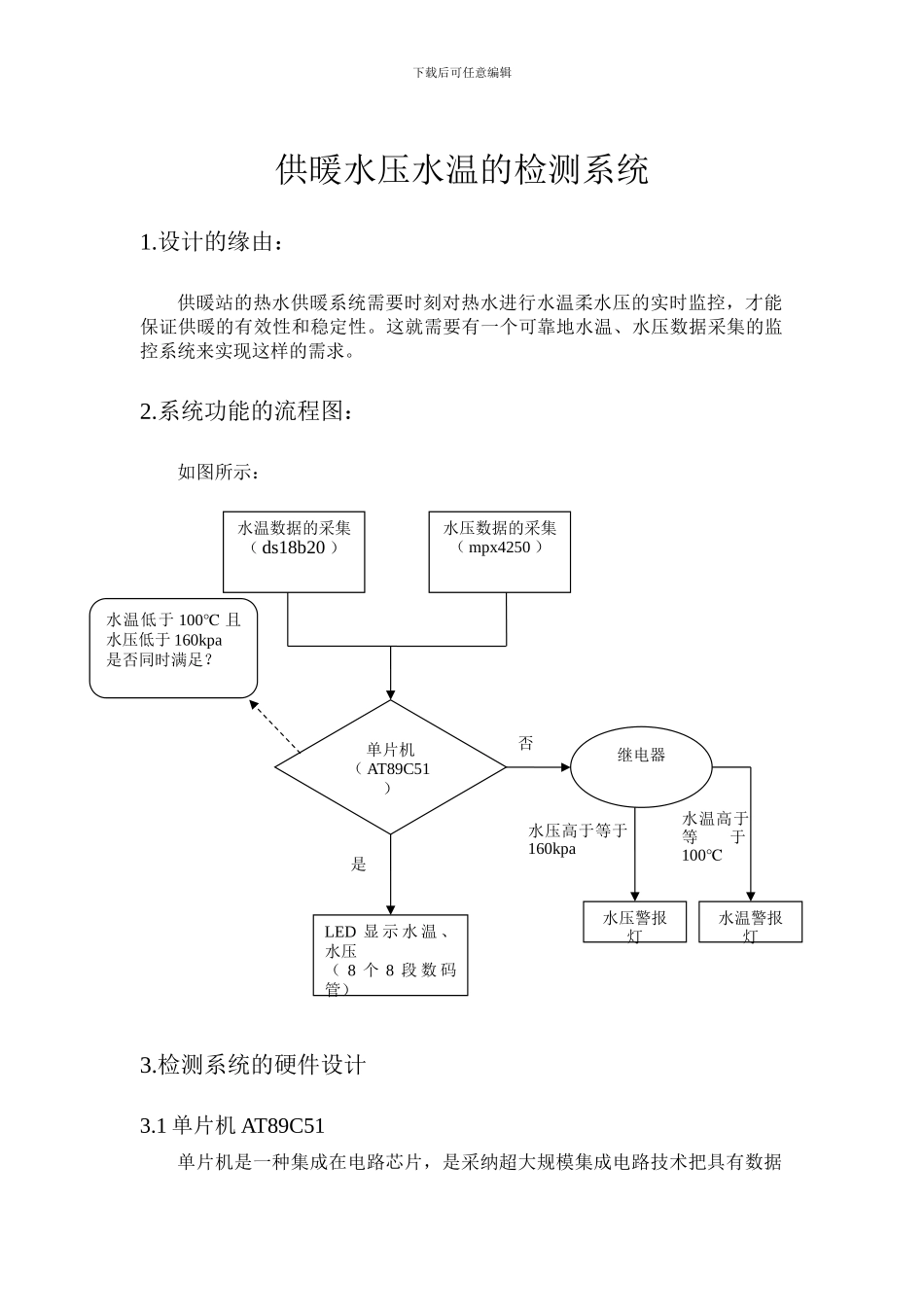

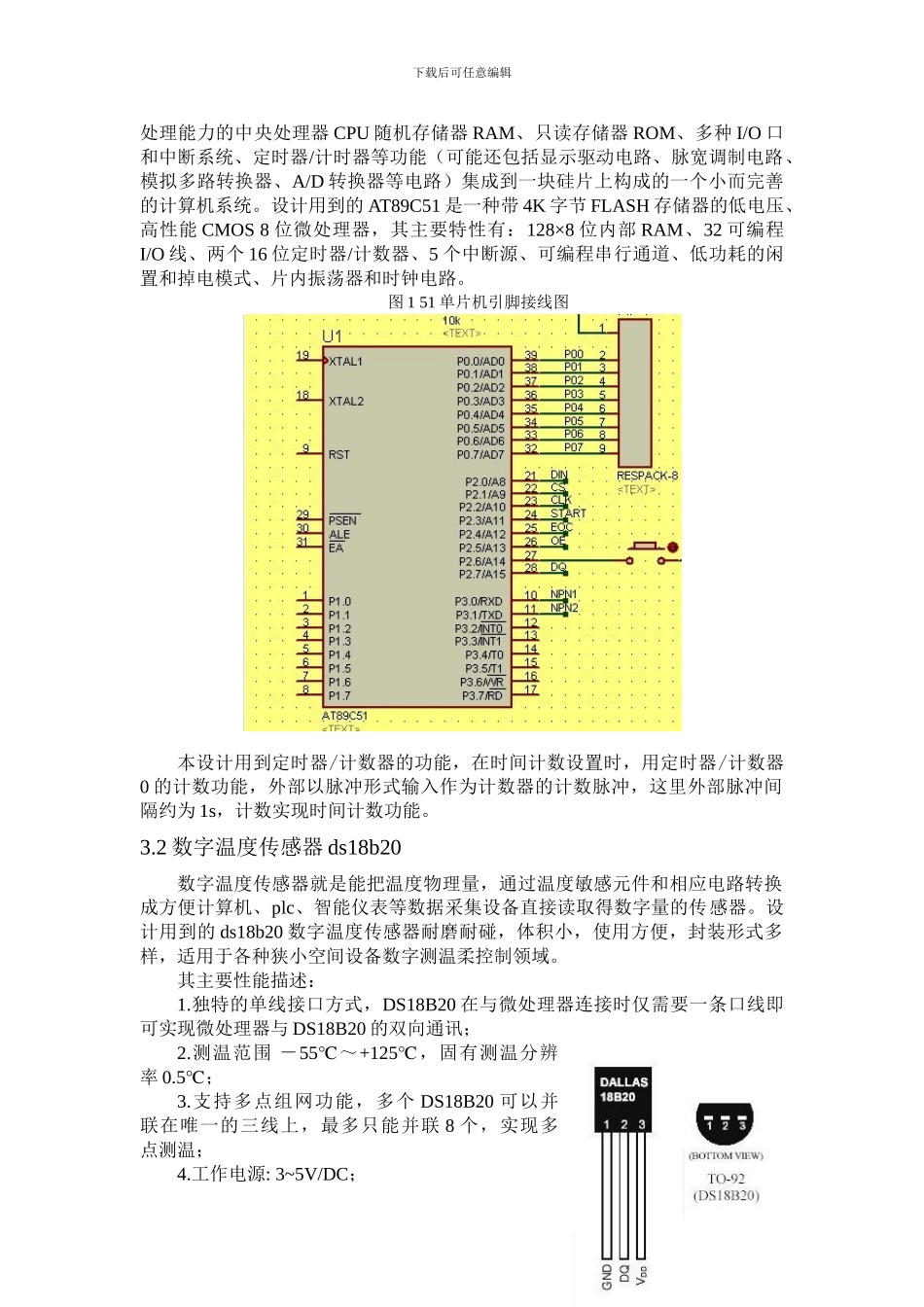

水温数据的采集（ ds18b20 ）水压数据的采集（ mpx4250 ）单片机（ AT89C51）LED 显 示 水 温 、水压（ 8 个 8 段 数 码管）继电器水压警报灯水温警报灯是否水压高于等于160kpa水温高于等于100℃水温低于 100℃ 且水压低于 160kpa是否同时满足？下载后可任意编辑供暖水压水温的检测系统1.设计的缘由：供暖站的热水供暖系统需要时刻对热水进行水温柔水压的实时监控，才能保证供暖的有效性和稳定性。这就需要有一个可靠地水温、水压数据采集的监控系统来实现这样的需求。2.系统功能的流程图：如图所示：3.检测系统的硬件设计3.1 单片机 AT89C51单片机是一种集成在电路芯片，是采纳超大规模集成电路技术把具有数据下载后可任意编辑处理能力的中央处理器 CPU 随机存储器 RAM、只读存储器 ROM、多种 I/O 口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D 转换器等电路）集成到一块硅片上构成的一个小而完善的计算机系统。设计用到的 AT89C51 是一种带 4K 字节 FLASH 存储器的低电压、高性能 CMOS 8 位微处理器，其主要特性有：128×8 位内部 RAM、32 可编程I/O 线、两个 16 位定时器/计数器、5 个中断源、可编程串行通道、低功耗的闲置和掉电模式、片内振荡器和时钟电路。图 1 51 单片机引脚接线图本设计用到定时器/计数器的功能，在时间计数设置时，用定时器/计数器0 的计数功能，外部以脉冲形式输入作为计数器的计数脉冲，这里外部脉冲间隔约为 1s，计数实现时间计数功能。3.2 数字温度传感器 ds18b20数字温度传感器就是能把温度物理量，通过温度敏感元件和相应电路转换成方便计算机、plc、智能仪表等数据采集设备直接读取得数字量的传感器。设计用到的 ds18b20 数字温度传感器耐磨耐碰，体积小，使用方便，封装形式多样，适用于各种狭小空间设备数字测温柔控制领域。其主要性能描述：1.独特的单线接口方式，DS18B20 在与微处理器连接时仅需要一条口线即可实现微处理器与 DS18B20 的双向通讯；2.测温范围 －55℃～+125℃，固有测温分辨率 0.5℃；3.支持多点组网功能，多个 DS18B20 可以并联在唯一的三线上，最多只能并联 8 个，实现多点测温；4.工作电源: 3~5V/DC；下载后可任意编辑5.在使用中不需要任何外围元件；6.测量结果以 9~12 位数字量方式串行传送。本设计中，用 ds18b20 来采集供暖水的水温数据，以单线串口形式将数据输...
