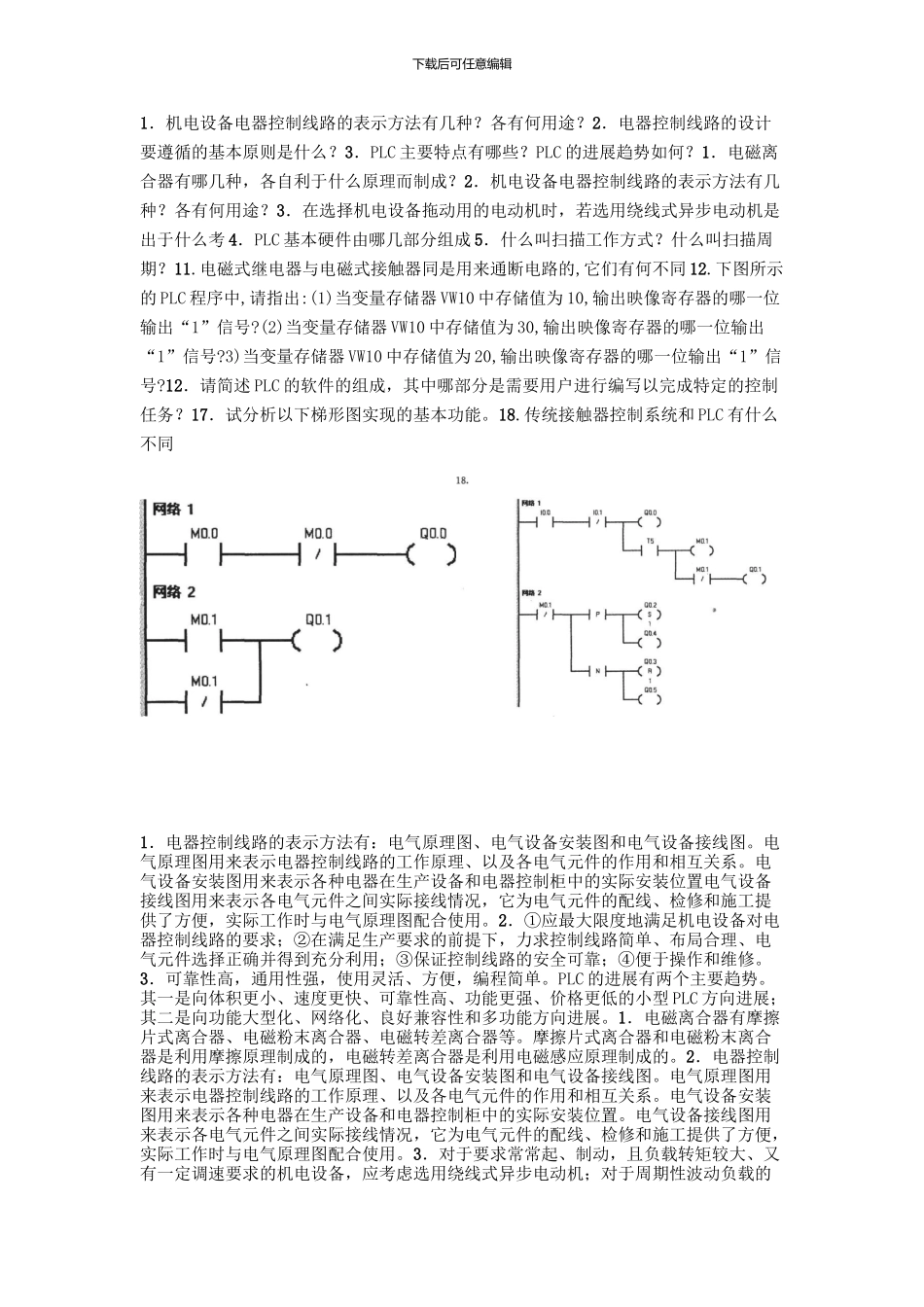

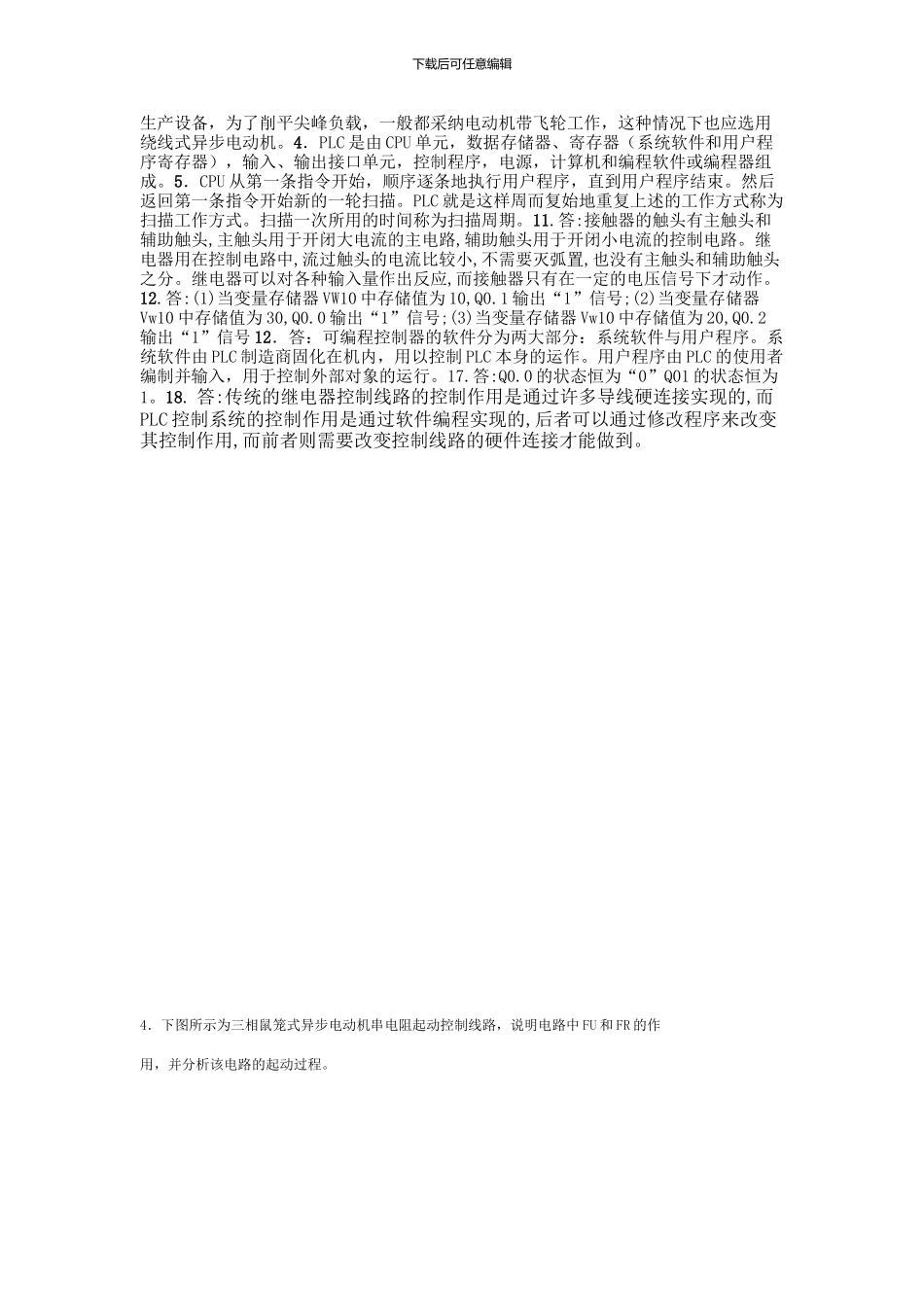

下载后可任意编辑1．机电设备电器控制线路的表示方法有几种？各有何用途？2．电器控制线路的设计要遵循的基本原则是什么？3．PLC 主要特点有哪些？PLC 的进展趋势如何？1．电磁离合器有哪几种，各自利于什么原理而制成？2．机电设备电器控制线路的表示方法有几种？各有何用途？3．在选择机电设备拖动用的电动机时，若选用绕线式异步电动机是出于什么考 4．PLC 基本硬件由哪几部分组成 5．什么叫扫描工作方式？什么叫扫描周期？11.电磁式继电器与电磁式接触器同是用来通断电路的,它们有何不同 12.下图所示的 PLC 程序中,请指出:(1)当变量存储器 VW10 中存储值为 10,输出映像寄存器的哪一位输出“1”信号?(2)当变量存储器 VW10 中存储值为 30,输出映像寄存器的哪一位输出“1”信号?3)当变量存储器 VW10 中存储值为 20,输出映像寄存器的哪一位输出“1”信号?12．请简述 PLC 的软件的组成，其中哪部分是需要用户进行编写以完成特定的控制任务？17．试分析以下梯形图实现的基本功能。18.传统接触器控制系统和 PLC 有什么不同1．电器控制线路的表示方法有：电气原理图、电气设备安装图和电气设备接线图。电气原理图用来表示电器控制线路的工作原理、以及各电气元件的作用和相互关系。电气设备安装图用来表示各种电器在生产设备和电器控制柜中的实际安装位置电气设备接线图用来表示各电气元件之间实际接线情况，它为电气元件的配线、检修和施工提供了方便，实际工作时与电气原理图配合使用。2．①应最大限度地满足机电设备对电器控制线路的要求；②在满足生产要求的前提下，力求控制线路简单、布局合理、电气元件选择正确并得到充分利用；③保证控制线路的安全可靠；④便于操作和维修。3．可靠性高，通用性强，使用灵活、方便，编程简单。PLC 的进展有两个主要趋势。其一是向体积更小、速度更快、可靠性高、功能更强、价格更低的小型 PLC 方向进展；其二是向功能大型化、网络化、良好兼容性和多功能方向进展。1．电磁离合器有摩擦片式离合器、电磁粉末离合器、电磁转差离合器等。摩擦片式离合器和电磁粉末离合器是利用摩擦原理制成的，电磁转差离合器是利用电磁感应原理制成的。2．电器控制线路的表示方法有：电气原理图、电气设备安装图和电气设备接线图。电气原理图用来表示电器控制线路的工作原理、以及各电气元件的作用和相互关系。电气设备安装图用来表示各种电器在生产设备和电器控制柜中的实际安装位置。电气设备接线图用...
