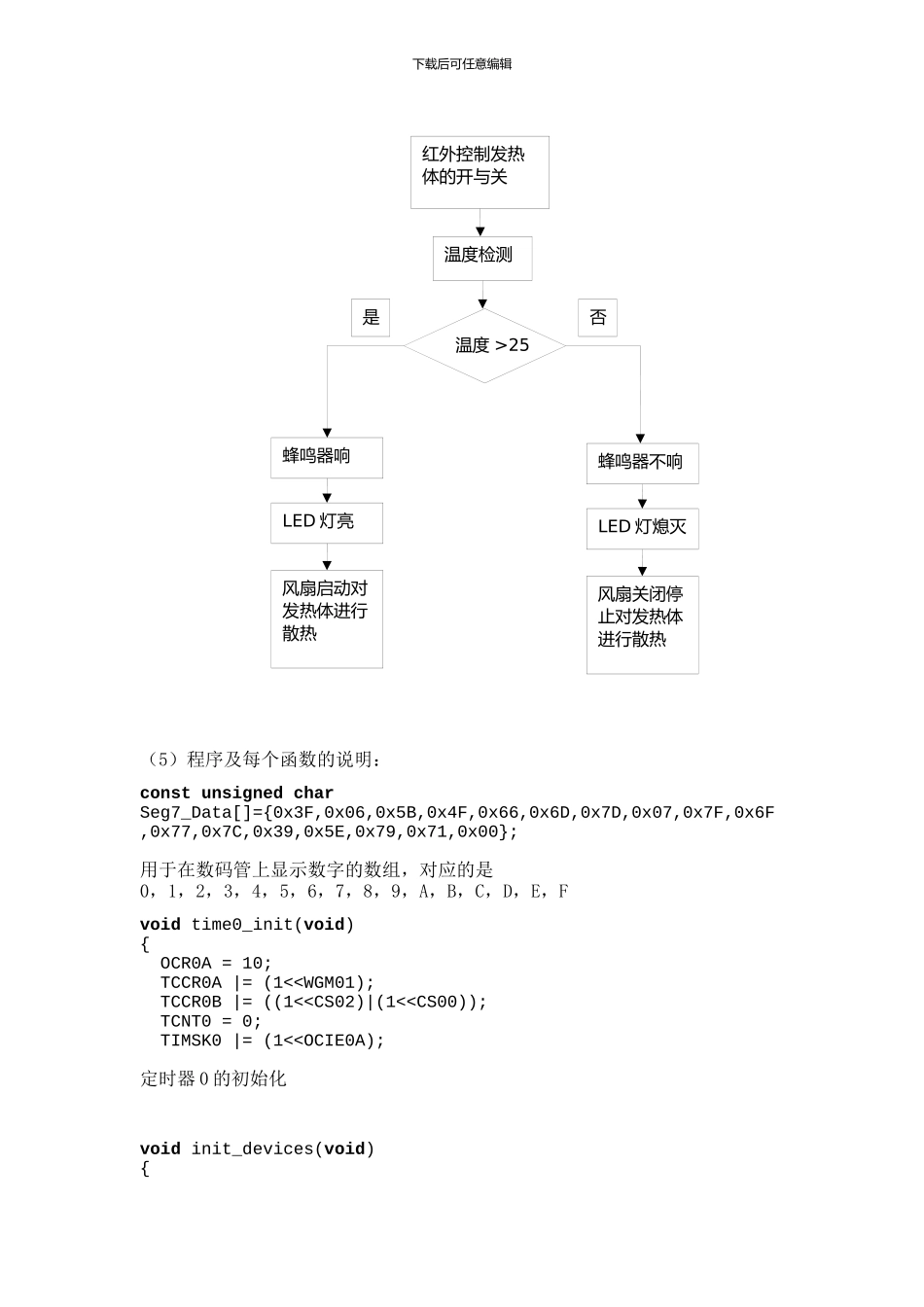

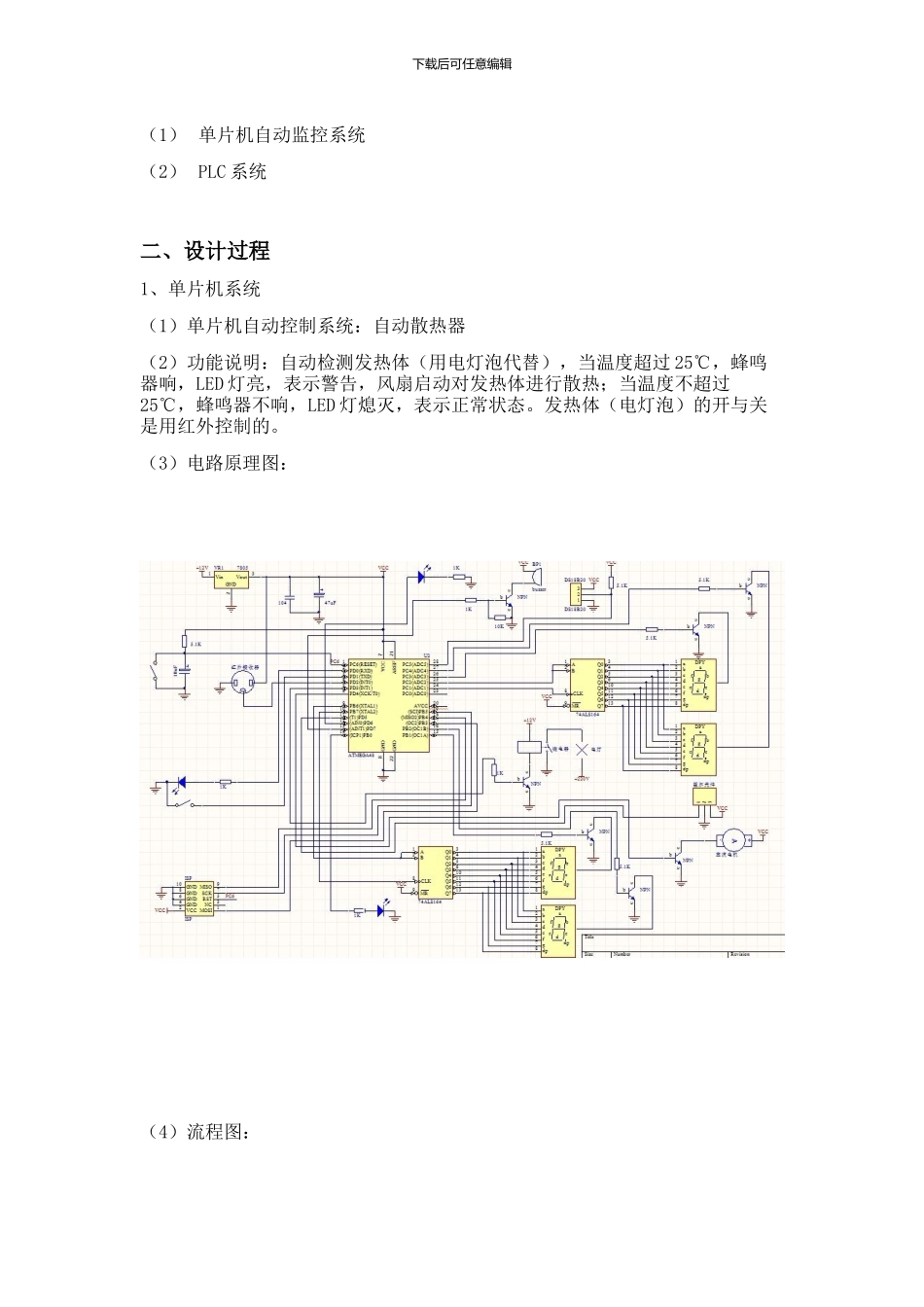

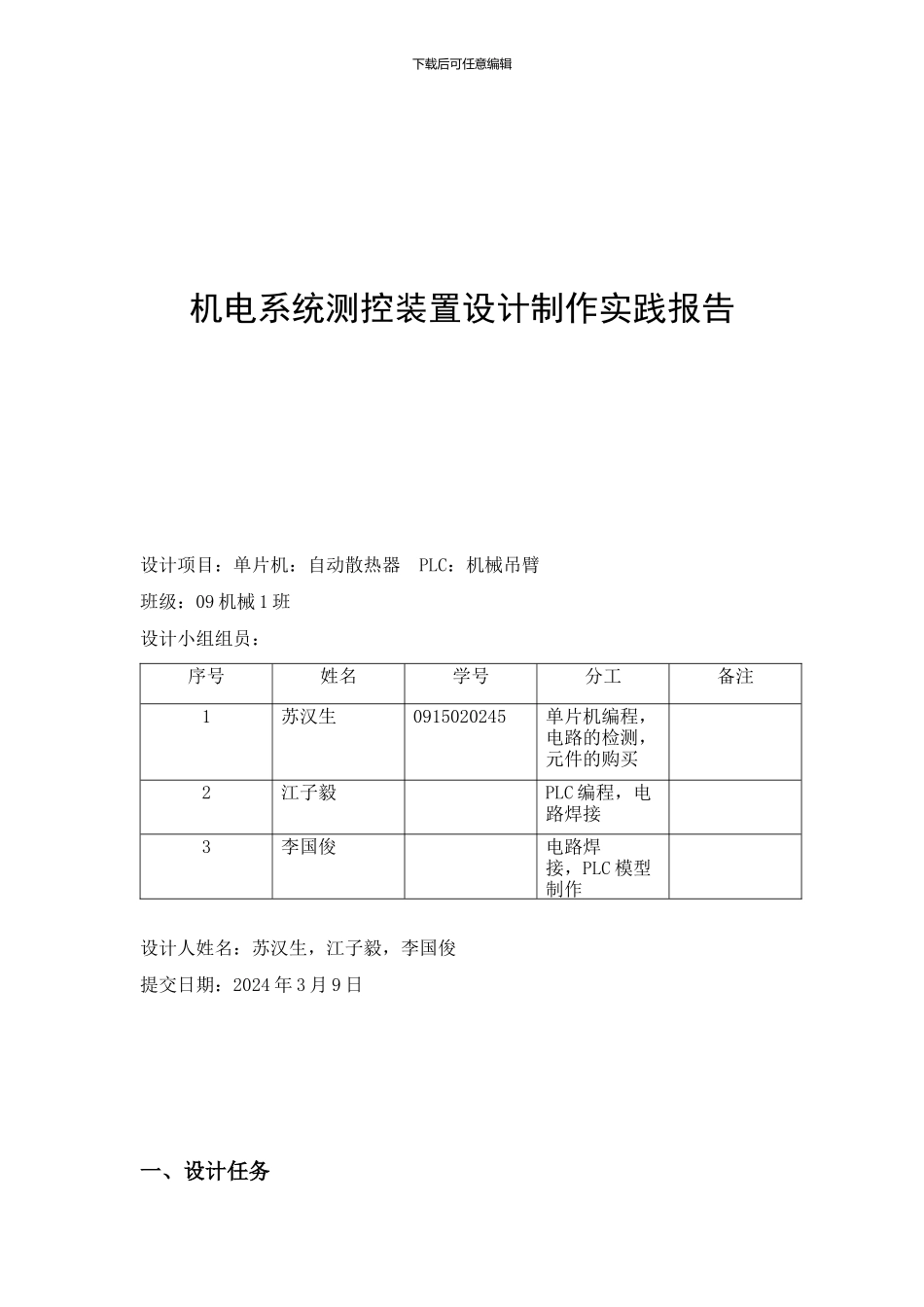

下载后可任意编辑机电系统测控装置设计制作实践报告设计项目：单片机：自动散热器 PLC：机械吊臂班级：09 机械 1 班设计小组组员：序号姓名学号分工备注1苏汉生0915020245单片机编程，电路的检测，元件的购买2江子毅PLC 编程，电路焊接3李国俊电路焊接，PLC 模型制作设计人姓名：苏汉生，江子毅，李国俊提交日期：2024 年 3 月 9 日一、设计任务下载后可任意编辑（1） 单片机自动监控系统（2） PLC 系统二、设计过程1、单片机系统（1）单片机自动控制系统：自动散热器（2）功能说明：自动检测发热体（用电灯泡代替），当温度超过 25℃，蜂鸣器响，LED 灯亮，表示警告，风扇启动对发热体进行散热；当温度不超过25℃，蜂鸣器不响，LED 灯熄灭，表示正常状态。发热体（电灯泡）的开与关是用红外控制的。（3）电路原理图：（4）流程图：红外控制发热体的开与关温度检测温度 >25是否蜂鸣器响LED 灯亮风扇启动对发热体进行散热蜂鸣器不响LED 灯熄灭风扇关闭停止对发热体进行散热下载后可任意编辑（5）程序及每个函数的说明：const unsigned char Seg7_Data[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,0x00};用于在数码管上显示数字的数组，对应的是0，1，2，3，4，5，6，7，8，9，A，B，C，D，E，Fvoid time0_init(void){ OCR0A = 10; TCCR0A |= (1<
