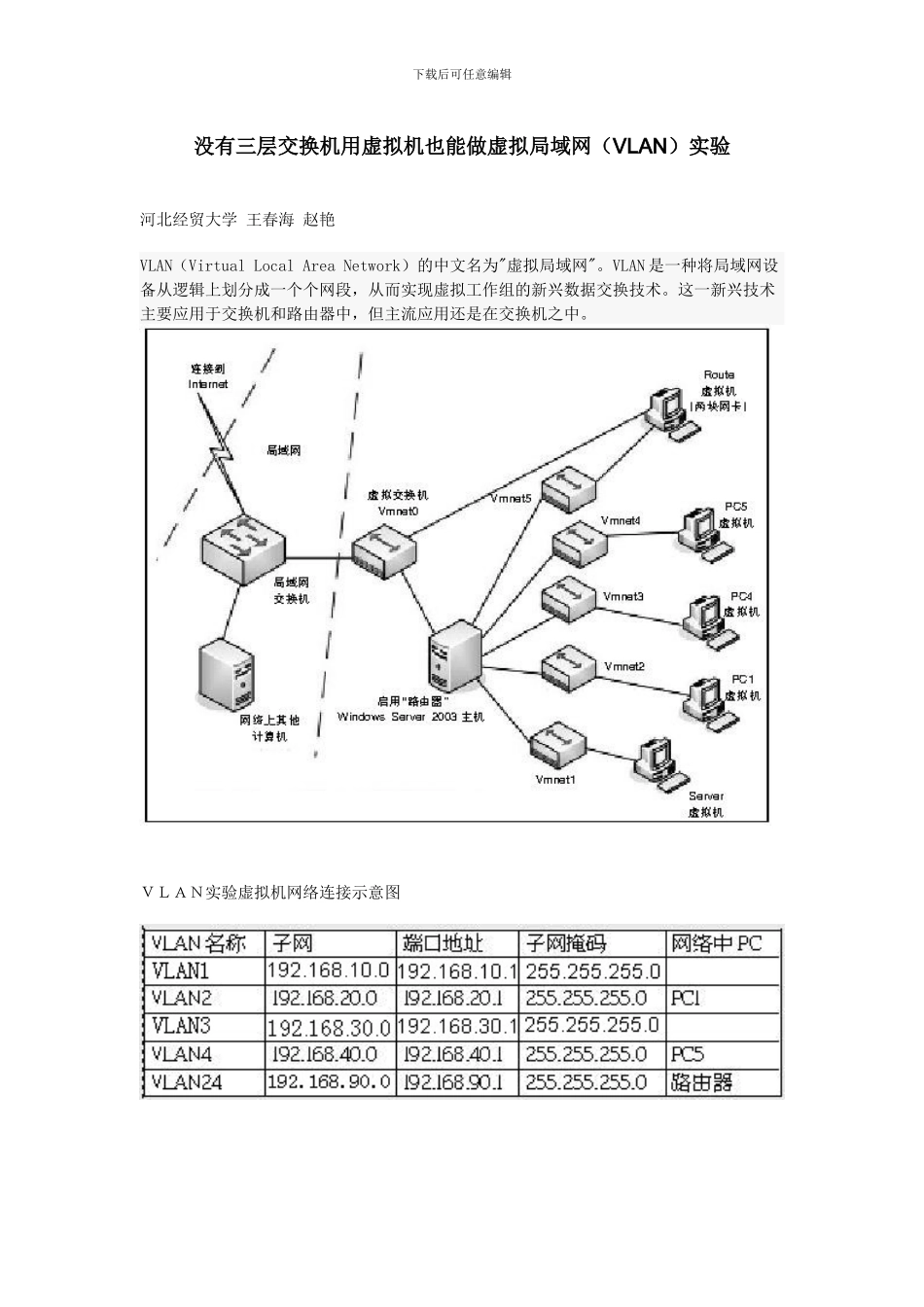

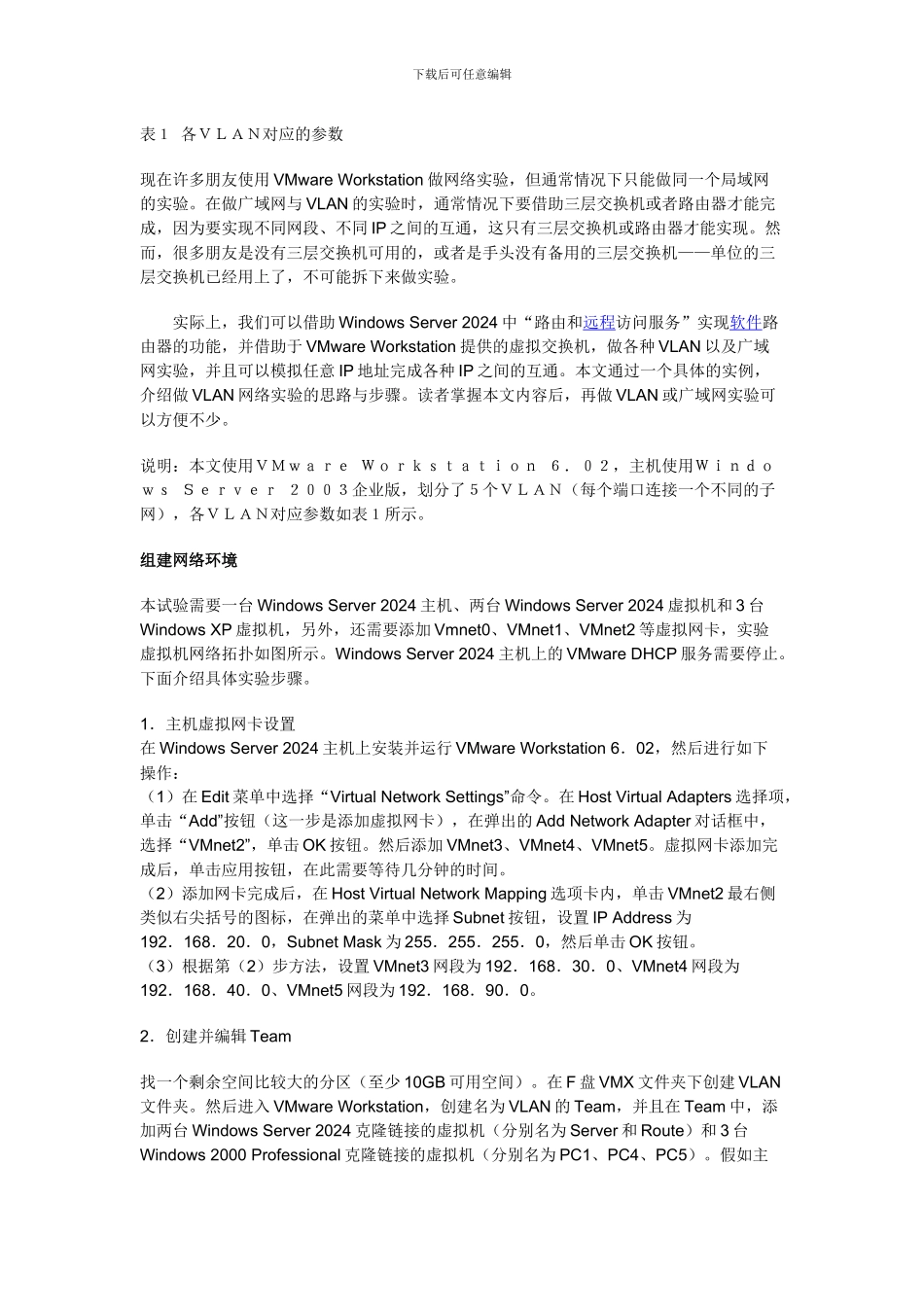

下载后可任意编辑没有三层交换机用虚拟机也能做虚拟局域网（VLAN）实验河北经贸大学 王春海 赵艳VLAN（Virtual Local Area Network）的中文名为"虚拟局域网"。VLAN 是一种将局域网设备从逻辑上划分成一个个网段，从而实现虚拟工作组的新兴数据交换技术。这一新兴技术主要应用于交换机和路由器中，但主流应用还是在交换机之中。ＶＬＡＮ实验虚拟机网络连接示意图下载后可任意编辑表１ 各ＶＬＡＮ对应的参数现在许多朋友使用 VMware Workstation 做网络实验，但通常情况下只能做同一个局域网的实验。在做广域网与 VLAN 的实验时，通常情况下要借助三层交换机或者路由器才能完成，因为要实现不同网段、不同 IP 之间的互通，这只有三层交换机或路由器才能实现。然而，很多朋友是没有三层交换机可用的，或者是手头没有备用的三层交换机——单位的三层交换机已经用上了，不可能拆下来做实验。 实际上，我们可以借助 Windows Server 2024 中“路由和远程访问服务”实现软件路由器的功能，并借助于 VMware Workstation 提供的虚拟交换机，做各种 VLAN 以及广域网实验，并且可以模拟任意 IP 地址完成各种 IP 之间的互通。本文通过一个具体的实例，介绍做 VLAN 网络实验的思路与步骤。读者掌握本文内容后，再做 VLAN 或广域网实验可以方便不少。说明：本文使用ＶＭｗａｒｅ Ｗｏｒｋｓｔａｔｉｏｎ ６．０２，主机使用Ｗｉｎｄｏｗｓ Ｓｅｒｖｅｒ ２００３企业版，划分了５个ＶＬＡＮ（每个端口连接一个不同的子网），各ＶＬＡＮ对应参数如表１所示。组建网络环境本试验需要一台 Windows Server 2024 主机、两台 Windows Server 2024 虚拟机和 3 台Windows XP 虚拟机，另外，还需要添加 Vmnet0、VMnet1、VMnet2 等虚拟网卡，实验虚拟机网络拓扑如图所示。Windows Server 2024 主机上的 VMware DHCP 服务需要停止。下面介绍具体实验步骤。1．主机虚拟网卡设置在 Windows Server 2024 主机上安装并运行 VMware Workstation 6．02，然后进行如下操作：（1）在 Edit 菜单中选择“Virtual Network Settings”命令。在 Host Virtual Adapters 选择项，单击“Add”按钮（这一步是添加虚拟网卡），在弹出的 Add Network Adapter 对话框中，选择“VMnet2”，单击 OK 按钮。然后添加 VMnet3、VMnet4、VMnet5。虚拟网卡添加完成后，单击应用按钮，在此需要等待几分钟的时间。（2）添加...
