F3空调系统(维修手册)

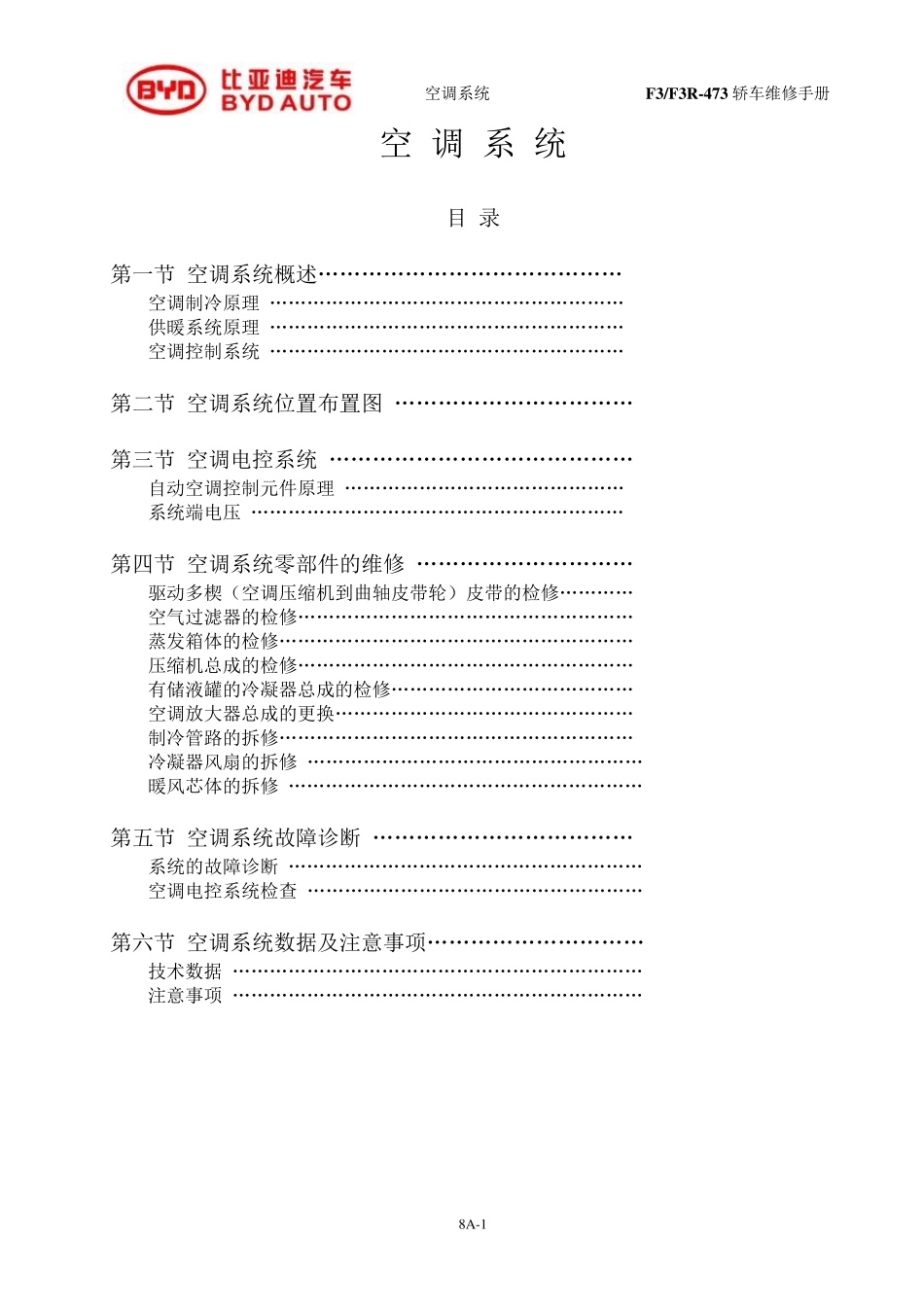

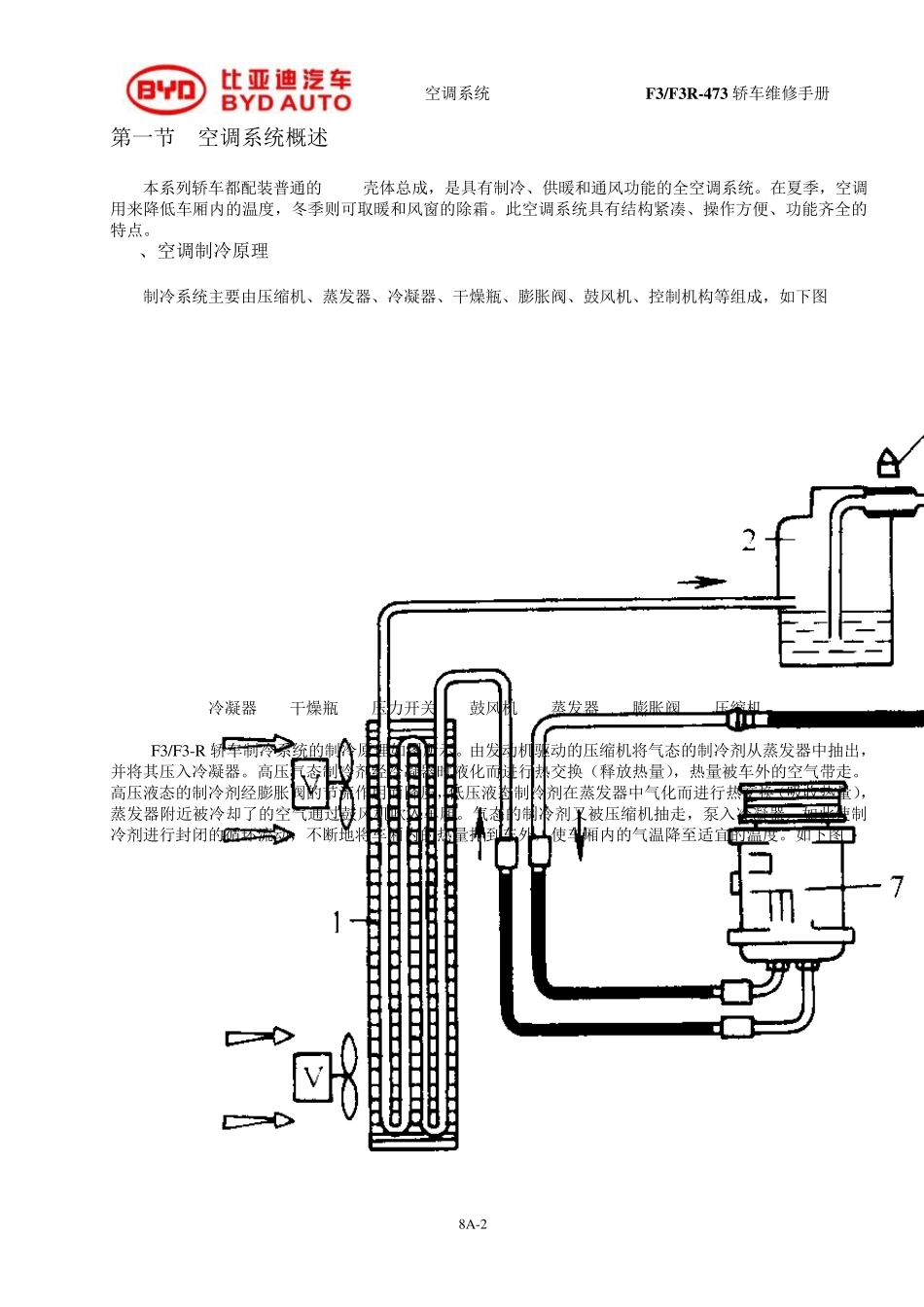

空调系统 F3/F3R-473 轿车维修手册 8A -1 空 调 系 统 目 录 第一节 空调系统概述……………………………………8A-2 1.1 空调制冷原理 …………………………………………………8A-2 1.2 供暖系统原理 …………………………………………………8A-3 1.3 空调控制系统 …………………………………………………8A-4 第二节 空调系统位置布置图 ……………………………8A-5 第三节 空调电控系统 ……………………………………8A-8 3.1 自动空调控制元件原理 ………………………………………8A-8 3.2 系统端电压 ……………………………………………………8A-9 第四节 空调系统零部件的维修 …………………………8A-12 4.1 驱动多楔（空调压缩机到曲轴皮带轮）皮带的检修…………8A-12 4.2 空气过滤器的检修………………………………………………8A-12 4.3 蒸发箱体的检修…………………………………………………8A-12 4.4 压缩机总成的检修………………………………………………8A-16 4.5 有储液罐的冷凝器总成的检修…………………………………8A-18 4.6 空调放大器总成的更换…………………………………………8A-19 4.7 制冷管路的拆修…………………………………………………8A-19 4.8 冷凝器风扇的拆修 ………………………………………………8A-20 4.9 暖风芯体的拆修 …………………………………………………8A-20 第五节 空调系统故障诊断 ………………………………8A-21 5.1 系统的故障诊断 …………………………………………………8A-21 5.2 空调电控系统检查 ………………………………………………8A-24 第六节 空调系统数据及注意事项…………………………8A-36 6.1 技术数据 …………………………………………………………8A-36 6.2 注意事项 …………………………………………………………8A-39 空调系统 F3/F3R-473 轿车维修手册 8A-2 第一节 空调系统概述 本系列轿车都配装普通的HVAC壳体总成，是具有制冷、供暖和通风功能的全空调系统。在夏季，空调用来降低车厢内的温度，冬季则可取暖和风窗的除霜。此空调系统具有结构紧凑、操作方便、功能齐全的特点。 1.1、空调制冷原理 制冷系统主要由压缩机、蒸发器、冷凝器、干燥瓶、膨胀阀、鼓风机、控制机构等组成，如下图: 1-冷凝器 2-干燥瓶 3-压力开关 4-鼓风机 5-蒸发器 6-膨胀阀 7-压缩机 F3/...
